Конус тактильный, комбинированный, гладкий, со штифтом, D35x35, H-5мм, I-15мм, AL/PL, черный (преодолимое препятствие, непреодолимое препятствие)

Соответствие ГОСТ и СП:

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

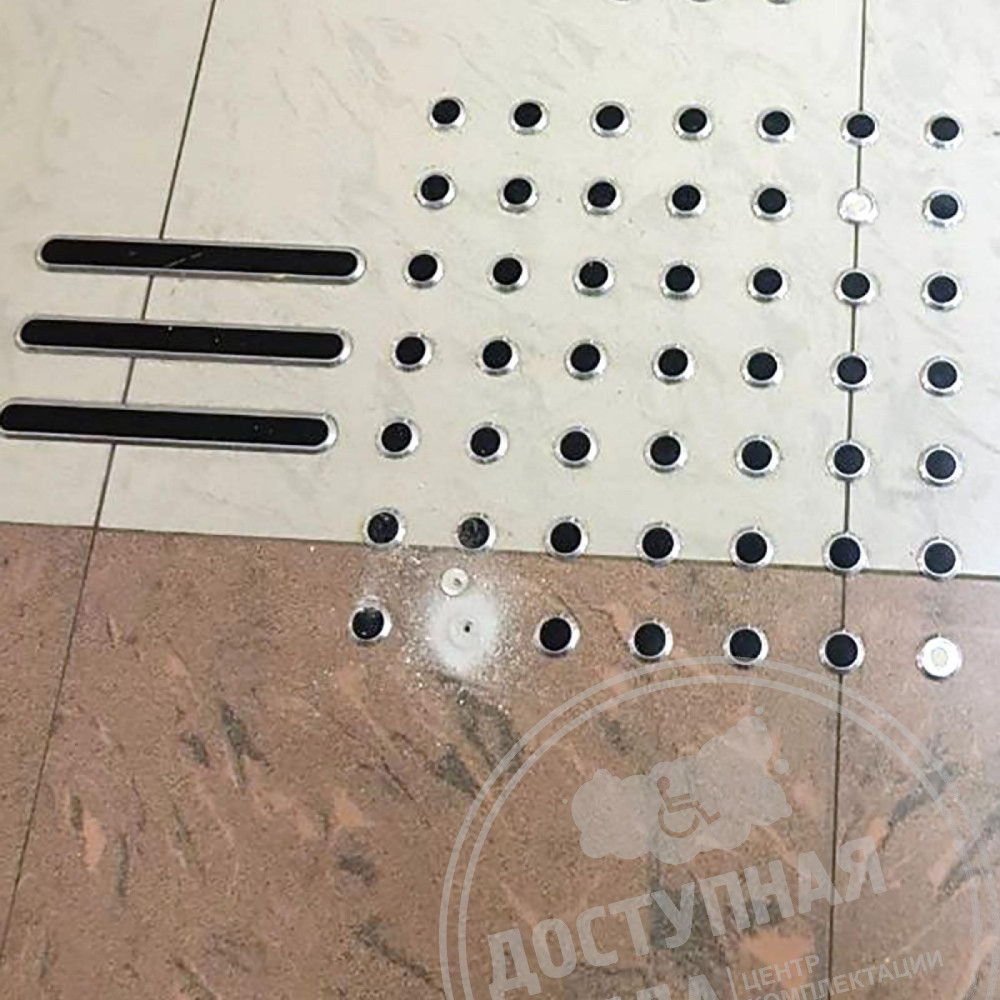

Тактильные индикаторы из алюминия с полиуретановой вставкой — достойная замена тактильной плитки в помещениях для людей с ограничениями зрения. Тактильные комбинированные указатели в виде конусов предназначены для обозначения зон внимания и препятствий на пути для слепых и слабовидящих людей. Индикаторы из алюминия с монтажной ножкой и полиуретановой вставкой черного цвета отлично контрастируют со свтелой поверхностью, что является важным условием для плоховидящих людей.

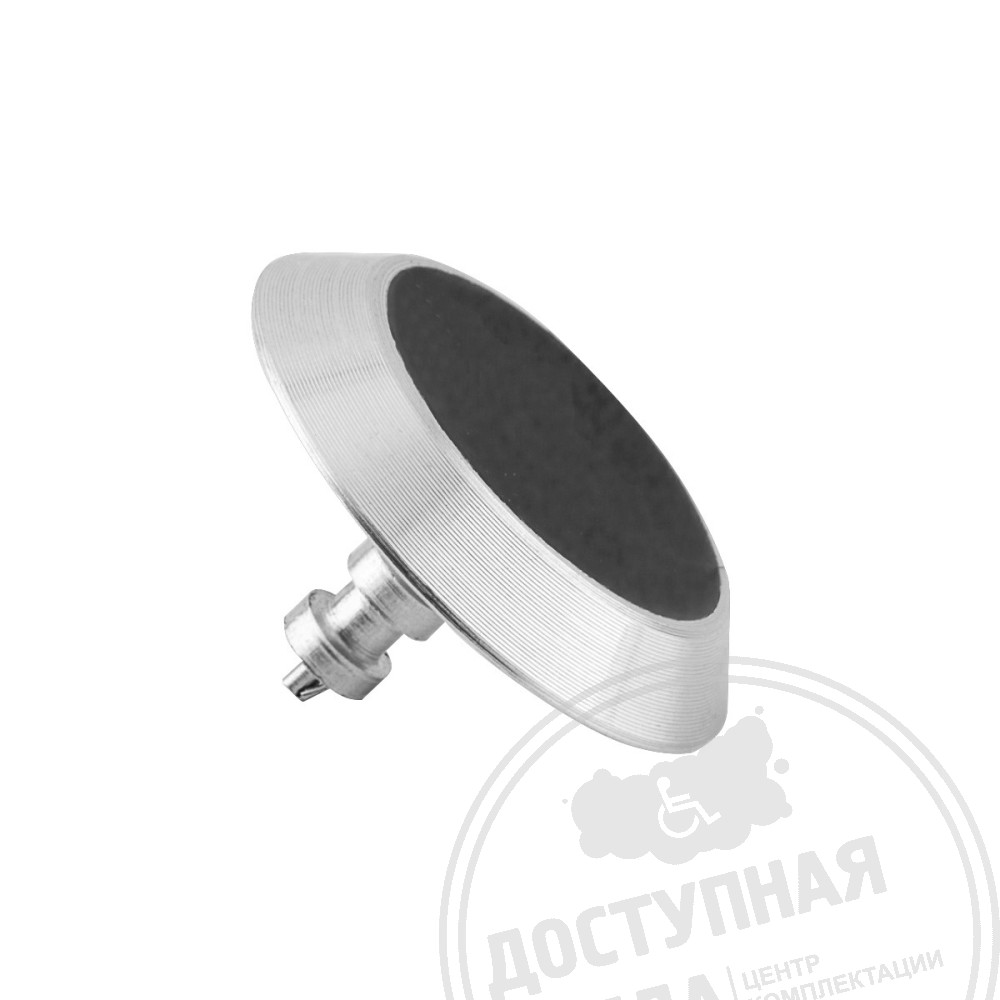

Изделие представляет собой наземный тактильный указатель в виде усечённого конуса. Конструктивно тактильный индикатор (изделие) представляет собой сборку 2х изделий: металлический корпус и контрастную полимерную вставку. Сечение изделия в продольной и поперечной части имеет форму равнобедренной трапеции. Угол стороны к основанию равен 45 гр..

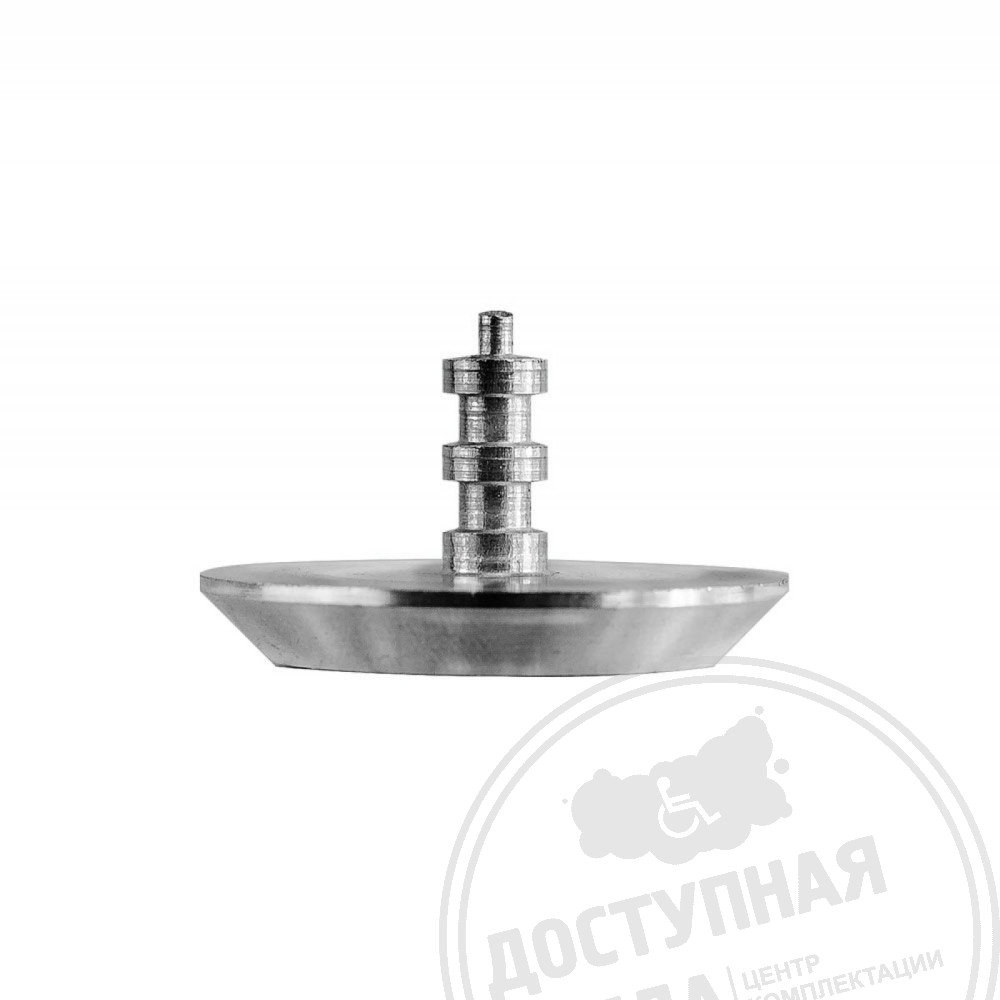

В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Для обеспечения высоких эксплуатационных характеристик материал изготовления – корпуса алюминий, материал изготовления вставки — полистирол с твердостью не менее 95 ед по Шору по таблице А. Для обеспечения надежного крепления в поверхность в нижней части индикатора имеются штифт, диаметром не менее 5 мм и длиной не менее 15 мм. Штифт конструкционно изготовлен из цельного материала, что и сам индикатор и не имеет видимых швов и соединений с его поверхностью.

Технические характеристики:

• Материал изготовления корпуса – алюминий
• Материал изготовления вставки – полистирол
• Твердость материала вставки — 95 ед. по Шору по таблице А
• Цвет материала вставки – черный
• Цвет корпуса – натуральный для алюминия
• Диаметр индикатора – 35 мм
• Высота плоскости от поверхности – 5 мм (фаска 45 гр.)
• Размер штифта не менее – 15 мм

Расход клея на индикатор тактильный, комб, гладк, со штифтом, AL/PL, D35х35, ч зависит от типа приклеиваемой поверхности и составляет примерно 5 гр.
