Конус тактильный со штифтом, D35x35, H-4мм, I-15мм, AISI316 (преодолимое препятствие, непреодолимое препятствие)

Соответствие ГОСТ и СП:

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

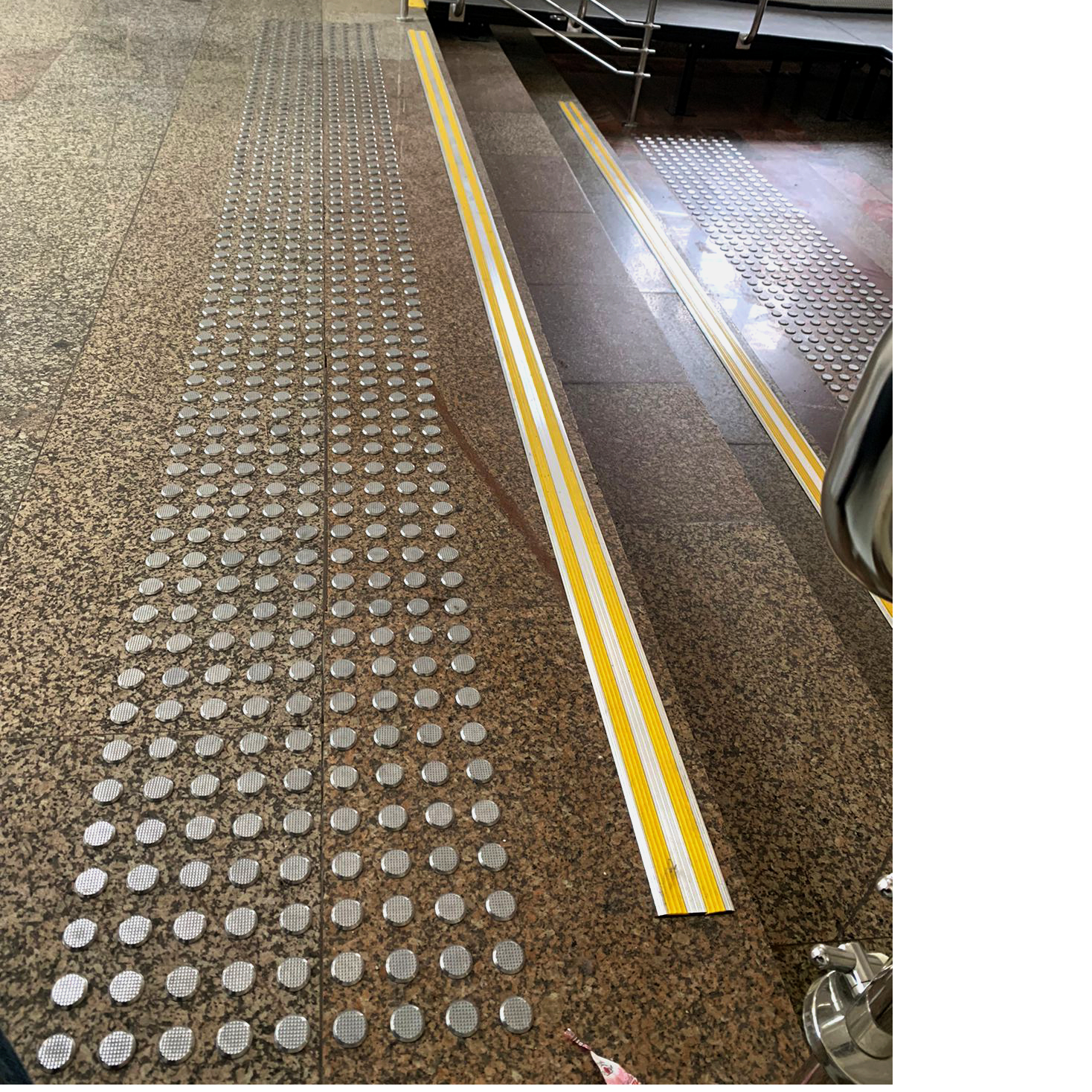

AISI 316 — марка стали, представляющая собой марку AISI 304, улучшенную за счёт добавления 2.5% молибдена. Благодаря молибдену сталь этой марки особенно устойчива к коррозии, высоким температурам и агрессивным средам. Указатель из нержавеющей стали предназначен для обозначения безопасного пути движения слепых и слабовидящих людей. Тактильные указатели — конусы применяются для организации зон внимания и обозначения преград для людей с ограничениями зрения. Индикаторы из стали отлично подходят для монтажа на улице и в помещениях, особенно если фирме важно поддерживать свой корпоративный стиль. Индикатор из стали имеет красивый эстетичный вид.

Монтаж тактильных индикаторов происходит за счет высверливания отверстия и последующего приклеивания.

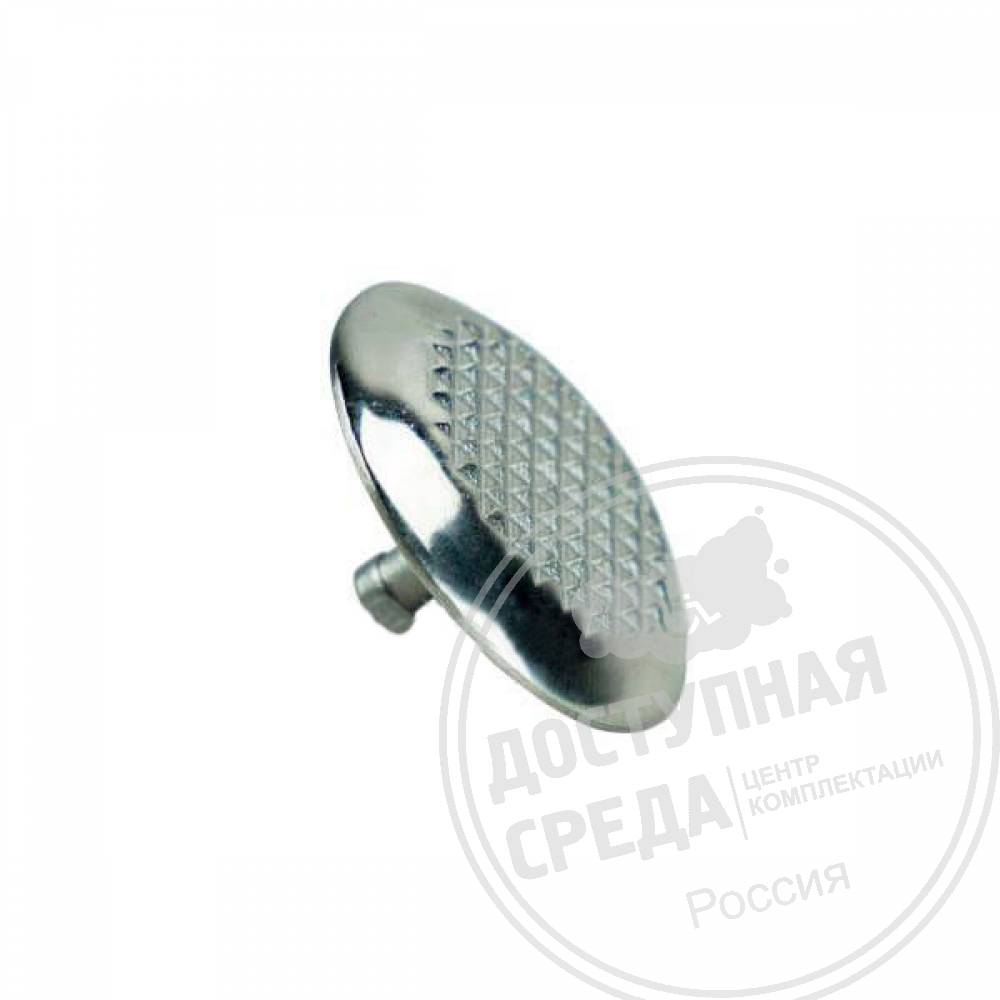

Изделие представляет собой наземный тактильный указатель в виде усечённого конуса диаметром не более 35мм и высотой с учётом штифта не более 20мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не более 45 гр. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости изделия имеются выступы высотой не менее 1 мм.

Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь форму в виде пирамид. В целях безопасности не допускается имитация противоскользящих поверхностей при помощи впадин или синусоидовидных выступов. Для обеспечения высоких эксплуатационных характеристик материал изготовления – корпуса нержавеющая сталь AISI 316(08Х17Н13М2). Для обеспечения надежного крепления в поверхность в нижней части индикатора имеется штифт, диаметром не менее 5 мм и длиной не менее 15 мм.

Штифт конструкционно изготовлен из цельного материала, что и сам индикатор и не имеет видимых швов и соединений с его поверхностью.

Технические характеристики

• Материал изготовления – нержавеющая сталь марки не ниже AISI 316
• Цвет материала – зеркальная сталь
• Диаметр индикатора – 35 мм
• Высота плоскости от поверхности – 4 мм (фаска 45гр)
• Количество крепежных штифтов – 1 шт
• Высота противоскользящей насечки – 1 мм

Расход клея на один штучный индикатор зависит от типа приклеиваемой поверхности и составляет примерно 5 гр.
