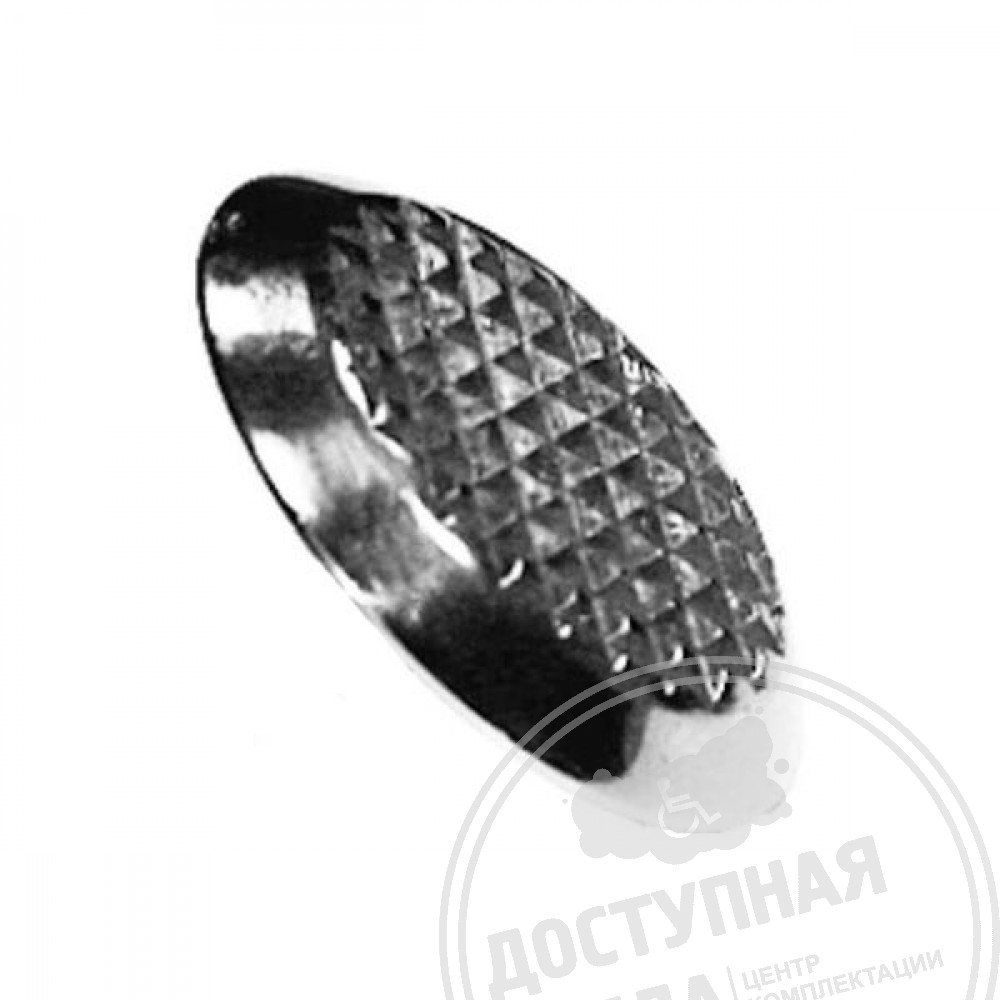

Конус тактильный без штифта, D35x35, H-4мм, I-0мм, AISI304 (преодолимое препятствие, непреодолимое препятствие)

Соответствие ГОСТ и СП:

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

Тактильные предупреждающие указатели для маркировки тактильных путей МГН в местах, где невозможно применить тактильную плитку.

Предупреждающие указатели должны обеспечивать возможность инвалидам по зрению ориентироваться в пространстве и избегать опасностей, способных нанести вред здоровью, на пути следования внутри общественных зданий и сооружений, на территории и застройке населенных пунктов по предназначенным для них пешеходным маршрутам.

Требования к конструкции изделия

Наземный тактильный указатель должен быть выполнен в форме усеченного конуса. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости конуса должны быть расположены выступы высотой не менее 1 мм. Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь прямые грани. В целях безопасности не допускается имитация противоскользящих поверхностей при помощи впадин или синусоидовидных выступов.

Для обеспечения качественного крепления индикатора к поверхности, при помощи эпоксидных клеев, индикатор должен иметь в нижней части углубление в форме многолучевой звезды с большим количеством прямых граней предназначенное для нанесения клея, обеспечивающее толщину клеевого шва не менее 2 мм, при этом края по периметру индикатора прижимаются плотно к поверхности.

Требования к геометрическим размерам

С целью более практичного расположения индикаторов на запланированном участке диаметр тактильного указателя должен быть не менее 35мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 4мм.

Расход клея на один индикатор зависит от множества факторов и составляет примерно 3 гр.
