Конус тактильный, комбинированный, с рифленой вставкой, со штифтом, D35x35, H-5мм, I-15мм, AISI304/PU, желтый (преодолимое препятствие, непреодолимое препятствие)

Соответствие ГОСТ и СП:

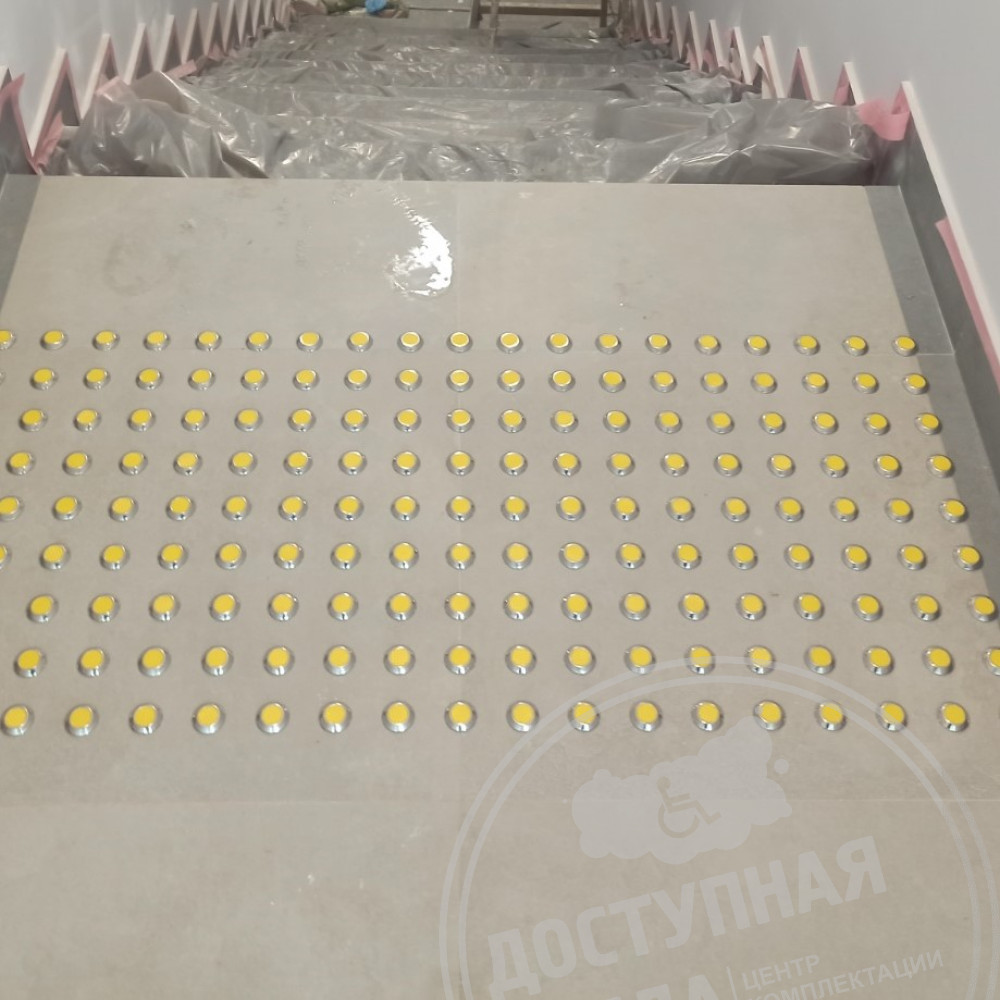

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

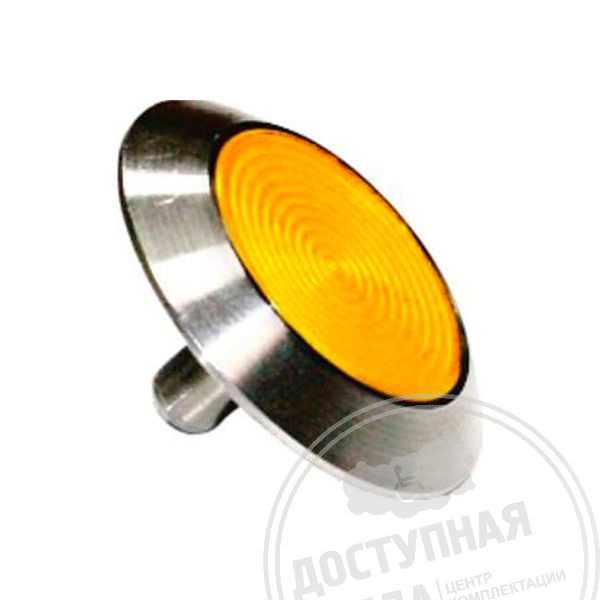

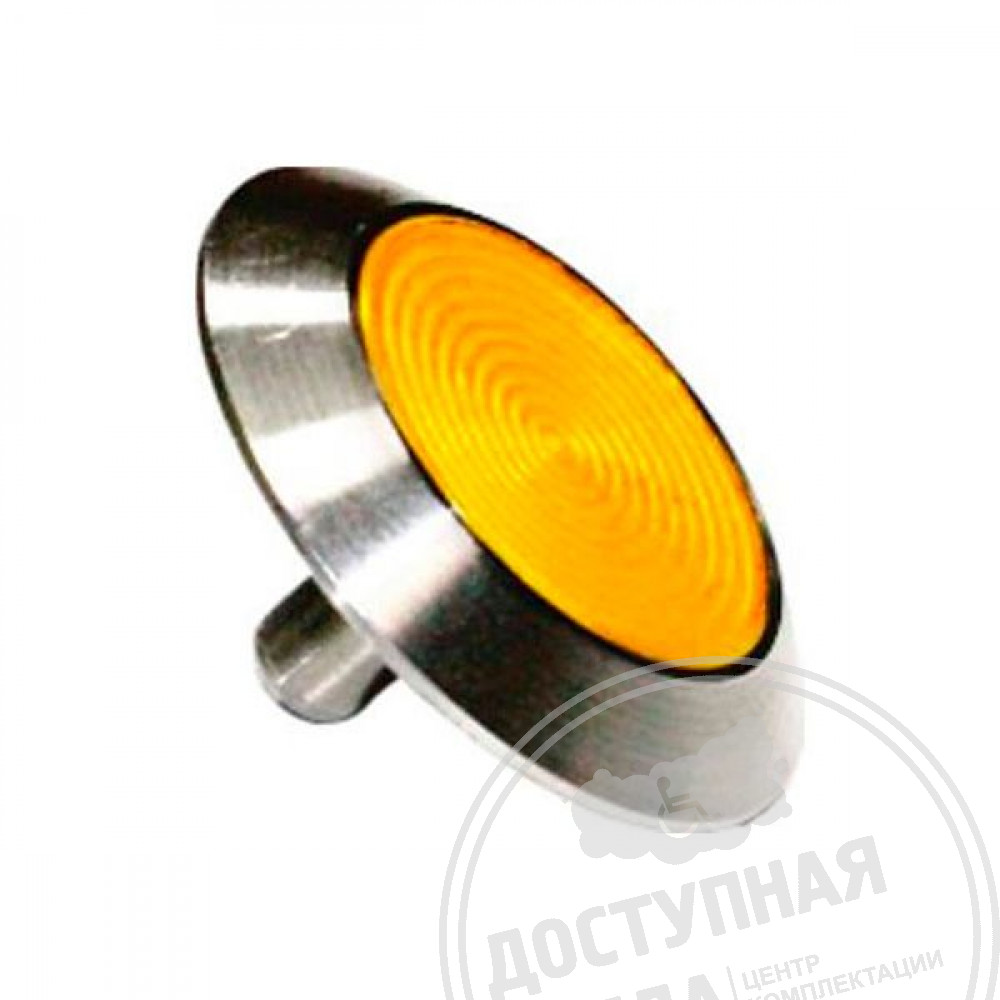

Данное изделие — тактильный указатель в форме усеченного конуса, располагаемый на земле. Он состоит из двух основных частей: металлического корпуса и контрастной полимерной вставки. Чтобы обеспечить высокую контрастность и облегчить использование для людей с ограниченными возможностями зрения, полимерная вставка выполнена в ярком желтом цвете.

Для надежной фиксации в поверхность у индикатора имеется штифт в нижней части. Для монтажа требуется выполнить сверление подготовленных отверстий и последующее приклеивание указателя.

Требования к материалам

Для обеспечения высокой производительности и долговечности изделия, металлическая оправа должна быть изготовлена из нержавеющей стали, марка которой должна быть не ниже AISI 304. Полиуретановая вставка должна быть произведена из TPU с повышенной прочностью и твёрдостью не превышающей 95 единиц по Шору по таблице А.

Требования к конструкции изделия

Тактильный индикатор, как конструктивное изделие, должен состоять из двух частей: металлического корпуса и контрастной полимерной вставки. Индикатор должен быть выполнен в форме усеченного конуса с сечением равнобедренной трапеции в продольной и поперечной части. Угол стороны к основанию не должен превышать 45 градусов. Чтобы обеспечить противоскользящие свойства, на верхней плоскости секущей плоскости конуса должны быть расположены выступы высотой не менее 1 мм.

Для надежной фиксации в поверхность нижняя часть индикатора должна быть оборудована штифтом диаметром не менее 5 мм и длиной не менее 15 мм. Штифт должен быть изготовлен из цельного материала, такого же как и сам индикатор, без видимых швов или соединений с его поверхностью.

Требования к геометрическим размерам

Чтобы расположение индикаторов на запланированном участке было более практичным, диаметр тактильного указателя должен быть не менее 35 мм. Чтобы облегчить перемещение инвалидных колясок при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Для обеспечения надежного крепления, длина штифта должна быть не менее 15 мм.

Требования к информационному обеспечению незрячих групп населения

Для обеспечения контраста с подстилающей поверхностью и улучшения восприятия цвета слабовидящими людьми, контрастная вставка должна быть окрашена в желтый цвет (RAL 1018).

Расход клея на один индикатор зависит от типа приклеиваемой поверхности и составляет примерно 5 гр.

Характеристики:
