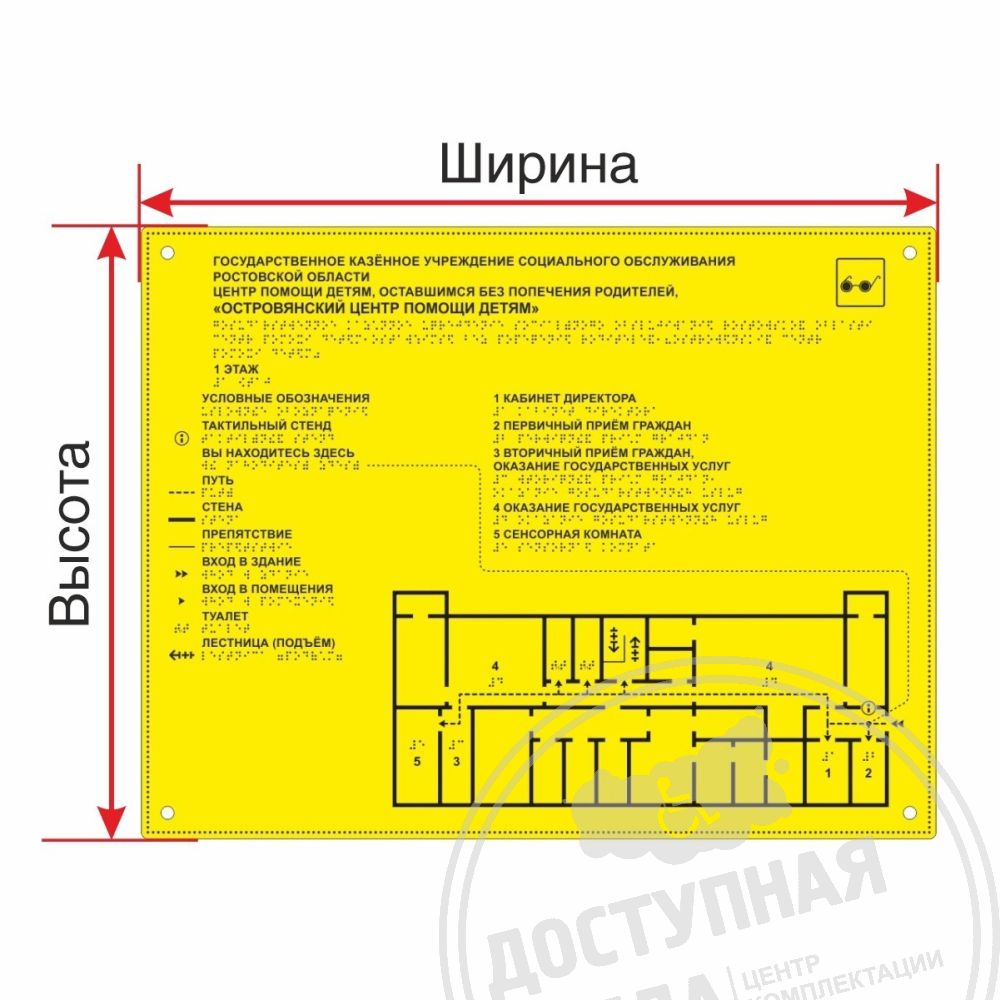

Стандартное поле мнемосхемы на основе оргстекла 5 мм монохром с индивидуальными размерами

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания).

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

Тактильная мнемосхема представляет собой тифлотехническое устройство, которое помогает людям с ограниченным зрением ориентироваться в пространстве. Она использует тифлографическую схему и текстовую информацию, которая дублируется системой Брайля. Мнемосхема может быть легко установлена с помощью дистанционных держателей и размещена в любом помещении наиболее подходящим образом.

Тактильные мнемосхемы изготавливаются из оргстекла толщиной 5 мм, и их обратная сторона покрывается пленкой.

Мнемосхемы по системе Брайля являются важной составляющей тактильной адаптации помещений для незрячих людей. Регламентируется нормативным документом СП 59.13330.2020. Выполнено по ГОСТ Р 56832-2020.

Описание объекта закупки

Данное изделие является информационным указателем, представляющим тактильный план помещений или территорий с учетом особенностей восприятия незрячим человеком. Информация должна быть представлена визуальным и тактильным способом. Для обеспечения доступности тактильный указатель содержит специальные зоны с описанием информации с применением системы Брайля. Так как тактильный указатель предназначен для использования группами незрячих, не владеющих техникой чтения по системе Брайля, информация должна быть также представлена в виде тактильного плоскопечатного способа. Содержание информации должно быть адаптировано для учета особенностей восприятия информации тактильным путем у тотально незрячих людей и слабовидящих. Изделие выполняется в корпоративном стиле заказчика и изготавливается на оргстекле толщиной 5 мм.

Требования к материалам

Чтобы обеспечить визуальные и эксплуатационные характеристики, тактильные изделия должны быть изготовлены из оргстекла, толщина которого не менее 5 мм. Тактильное изображение расположено на лицевой стороне, а тыльная сторона основы покрыта однородной цветной пленкой, цвет которой определяется заказчиком. Для гарантии хороших эксплуатационных свойств, толщина пленки не должна превышать 100 мкм, а ее окраска должна быть равномерной и на всю глубину материала. Изделие не должно быть окрашено при печати, чтобы увеличить его срок службы. Клеевой слой основы пленки должен быть однородным и рассчитан на эксплуатацию на улице не менее 1 года. Чтобы гарантировать долгосрочную фиксацию и тактильную безопасность, изделие должно иметь контурную высечку, и углы должны быть округлены с радиусом не менее 5 мм. Кроме того, чтобы соответствовать визуальному облику корпоративного стиля заказчика, края основы должны быть светопрозрачными на не менее чем 90%, и не допускается использование матовых неполированных краев. Форма вырубки определяется по согласованию с заказчиком.

Требования к информационному содержанию

Для того, чтобы тактильный рельефно-графический план соответствовал визуальной информации, содержащейся на мнемосхеме, он должен передавать следующую информацию: местонахождение мнемосхемы, наименование объектов и учреждений, расположение препятствий на пути следования и другую информацию, которая может повлиять на безопасность незрячего или слабовидящего человека. При этом, все эти детали информации должны быть согласованы с заказчиком. Рельефно-графическая информация на мнемосхеме должна пропорционально соответствовать фактическому положению объектов в пространстве с учетом способности незрячих людей воспринимать тактильную информацию. Представление пространственной информации на тактильной мнемосхеме под измененным углом и в обратно пропорциональном направлении не допускается.

Тактильный указатель должен содержать информацию для восприятия следующих категорий МГН:

- зона восприятия слабовидящих

- зона восприятия тотально слепых, не владеющих техникой чтения по системе Брайля

- зона восприятия тотально слепых, владеющих техникой чтения по системе Брайля

При создании навигационной схемы для незрячих следует использовать несколько тактильных мнемосхем, связанных между собой и предоставляющих информацию на разных этапах движения. Тактильные мнемосхемы, размещенные в холле или на этаже, должны содержать полную информацию об объектах, услугах и расположении зон. Для этого их следует разрабатывать комплексно. В итоге, конечное множество мнемосхем должно не только передавать общую информацию об объекте, но и помогать незрячему ориентироваться, используя промежуточные мнемосхемы как ориентиры и источники информации.

Требования к цветовому решению

Изделие изготовляется в 2х цветном исполнении, фон – монохромный (по согласованию с заказчиком), цвет брайлевских символов – черный. В целях соответствия изделия, изделию с высокими эстетическими качествами - тактильно-графическое изображение и фон не должны иметь видимых проходов (линий), получаемых в результате некачественной печати.

Требования к качеству тактильной поверхности

В связи с тем, что тактильные указатели, выполненные послойно-полимерным способом, являются наиболее легко воспринимаемыми незрячими людьми с различными уровнями натренированности чтения по системе Брайля, тактильная поверхность представляет собой рельеф, состоящий из набора полимерных слоев, где каждый последующий слой полимеризуется на поверхности предыдущего при помощи УФ излучения.

Количество полимеризованных слоев определяют высоту тактильного изображения не менее 0.8 мм по ГОСТ Р 51671-2020.
