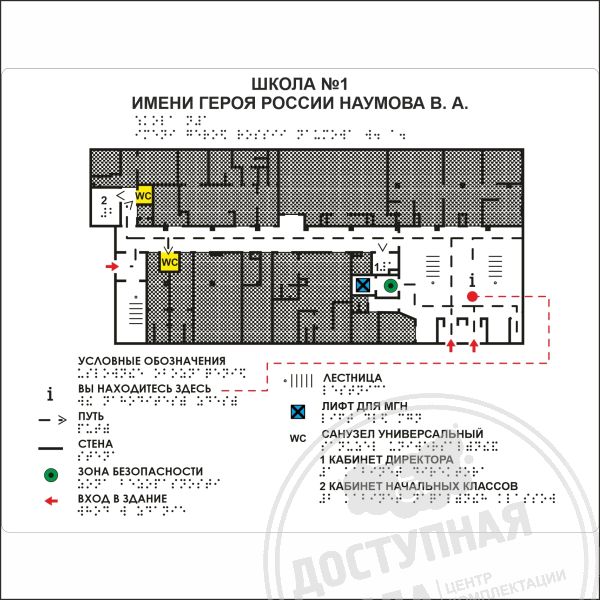

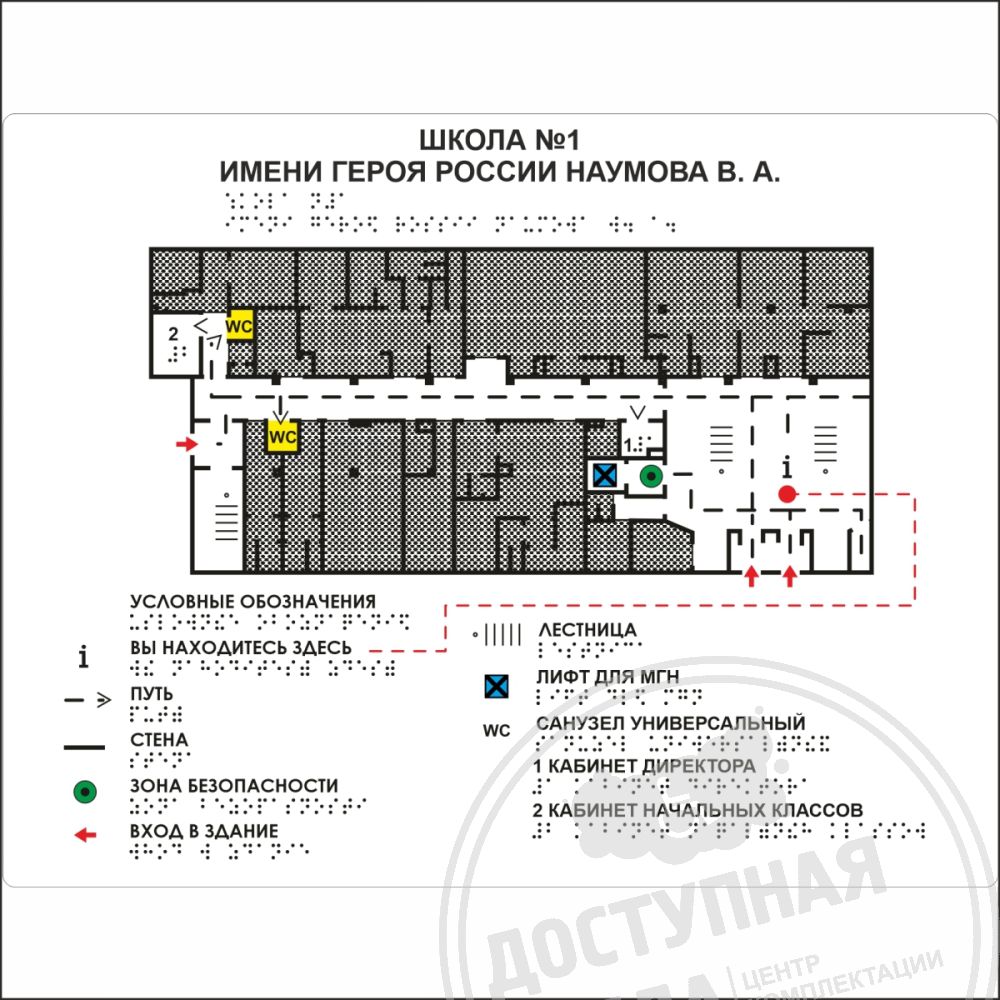

Мнемосхема тактильная ГОСТ, монохром, на оргстекле 8 мм с индивидуальными размерами

Описание:

Тактильная мнемосхема ГОСТ – это особенное тифлотехническое средство для пространственного ориентирования людей с ограничениями по зрению, выполненная с применением тифлографической схемы и текстовой информации, дублируемой по системе Брайля. Мнемосхема легко монтируется, как на настенное крепление, так и на вертикальную стойку, что позволяет разместить её в любом помещении, наиболее подходящим способом. Защитное 2-х слойное покрытие обеспечивает более продолжительный срок эксплуатации изделия. Мнемосхемы по системе Брайля являются важным элементом тактильной адаптации помещений для незрячих. Регламентируется нормативным документом СП 59.13330.2020. Выполнено по ГОСТ Р 56832-2020.

Описание объекта закупки

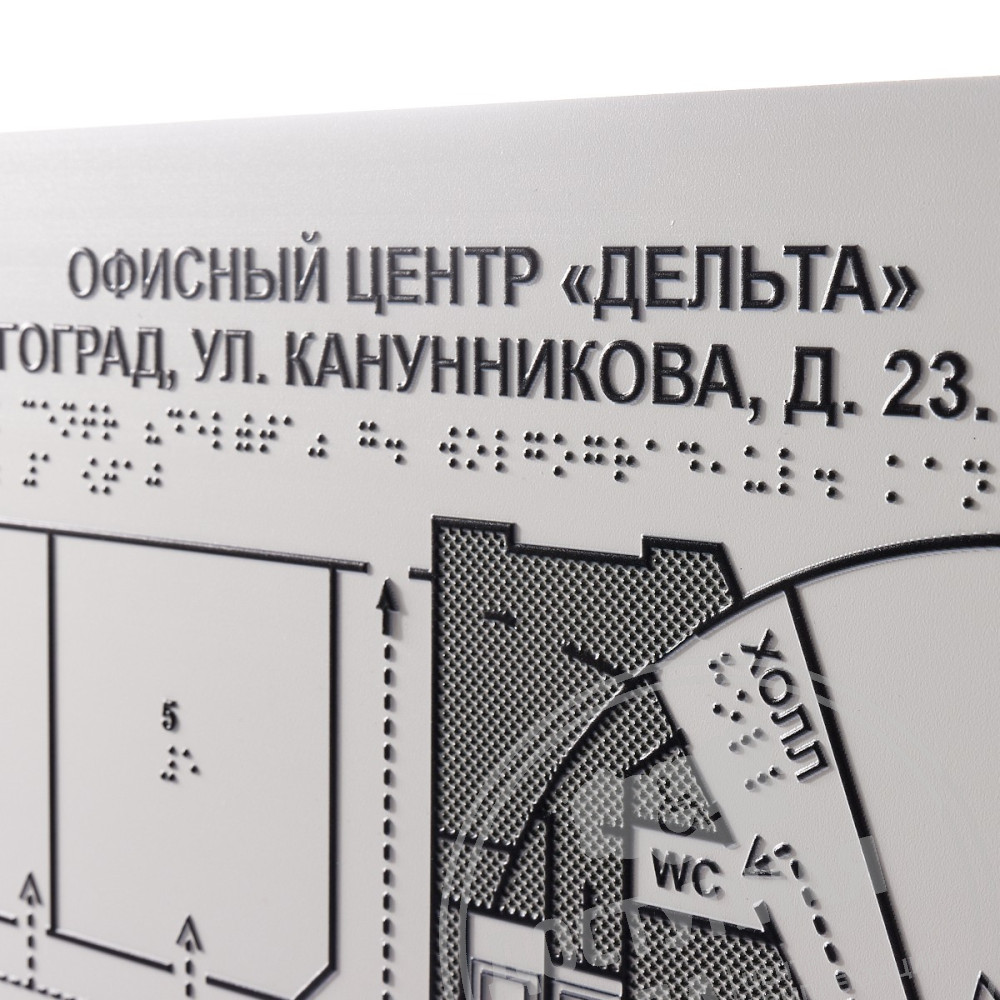

Изделие представляет собой информационный указатель, на котором представлен тактильный план помещений или территорий с учетом особенностей восприятия тактильной графики тотально незрячим человеком. Информация должна быть представлена визуальным и тактильным способом. Для обеспечения доступности тактильный указатель имеет специальные зоны с описанием информации с применением системы Брайля. В виду того, что тактильный указатель ориентирован на группы незрячих не владеющих техникой чтения по системе Брайля, информация должна быть дублированная тактильным плоскопечатным способом. Содержание информации должно быть адаптировано с учетом особенностей восприятия тактильной информации тотально незрячим человеком и слабовидящим. Изделие выполняется в корпоративном стиле заказчика, на 8-ми мм оргстекле.

Требования к материалам

Для обеспечения соответствия визуальных эстетичных качеств, а также высоких эксплуатационных качеств, тактильные изделия должны быть изготовлены на основе оргстекла толщиной не менее 8 мм, где с лицевой стороны расположено тактильное изображение, а с тыльной (обратной) стороны основа покрыта цветной пленкой (фоном) однородного цвета. Цвет фона определяется заказчиком по согласованию макета. Для обеспечения эксплуатационных характеристик толщина пленки не должна превышать 100 мк, а ее окраска должна быть «в массе», на всю глубину материала. Не допускается окрашивание пленки при печати, так как это значительно снижает срок эксплуатации изделия. Основа пленки должна иметь однородный клеевой слой, рассчитанный на эксплуатацию в условиях улицы не менее 1 года. Для обеспечения долгосрочной фиксации изделия, после монтажа на поверхности, а также тактильной безопасности, основа изделия должна иметь контурную высечку, при этом все углы должны иметь округления с радиусом не менее 5 мм. . Для обеспечения соответствия визуальному облику корпоративного стиля заказчика края основы должны обладать светопрозрачностью не менее 90 %, не допускаются изготовление изделия с матовым неполированным краем. Форма вырубки изделия определяется по согласованию с заказчиком.

Требования к информационному содержанию

Тактильный рельефно-графический план должен передавать информацию следующего содержания (по согласованию с заказчиком): место расположения мнемосхемы, наименование объектов и учреждений, расположение препятствий на пути следования и иную информацию прямо или косвенно влияющую на безопасность незрячего или слабовидящего человека. С учётом восприятия тактильной информации незрячими людьми вся рельефно-графическая информация на мнемосхеме должна прямо пропорционально соответствовать фактическому положению объектов в пространстве. Не допускается представление пространственной информации на тактильной мнемосхеме под измененным углом, а также в обратно пропорциональном направлении.

Тактильный указатель должен содержать информацию для восприятия следующих категорий МГН:

-зона восприятия слабовидящих

-зона восприятия тотально слепых, не владеющих техникой чтения по системе Брайля

-зона восприятия тотально слепых, владеющих техникой чтения по системе Брайля

При разработке схемы навигации следует использовать несколько взаимосвязанных тактильных мнемосхем, применяя их на различных этапах движения незрячего. При этом тактильные мнемосхемы расположенные в холле или на этаже должны предоставлять полную информацию об объекте, а так же услугах и зонах их расположения, поэтому к их разработке следует подходить комплексно. Конечная совокупность мнемосхем, в результате должна не только передавать общую информацию об объекте, но и позволять незрячему самостоятельно ориентироваться, используя промежуточные мнемосхемы в качестве ориентиров и источников информации.

Требования к цветовому решению

Изделие изготовляется в 2х цветном исполнении, фон – монохромный (по согласованию с заказчиком), цвет брайлевских символов – черный. В целях соответствия изделия, изделию с высокими эстетическими качествами - тактильно-графическое изображение и фон не должны иметь видимых проходов (линий), получаемых в результате некачественной печати.

Требования к качеству тактильной поверхности

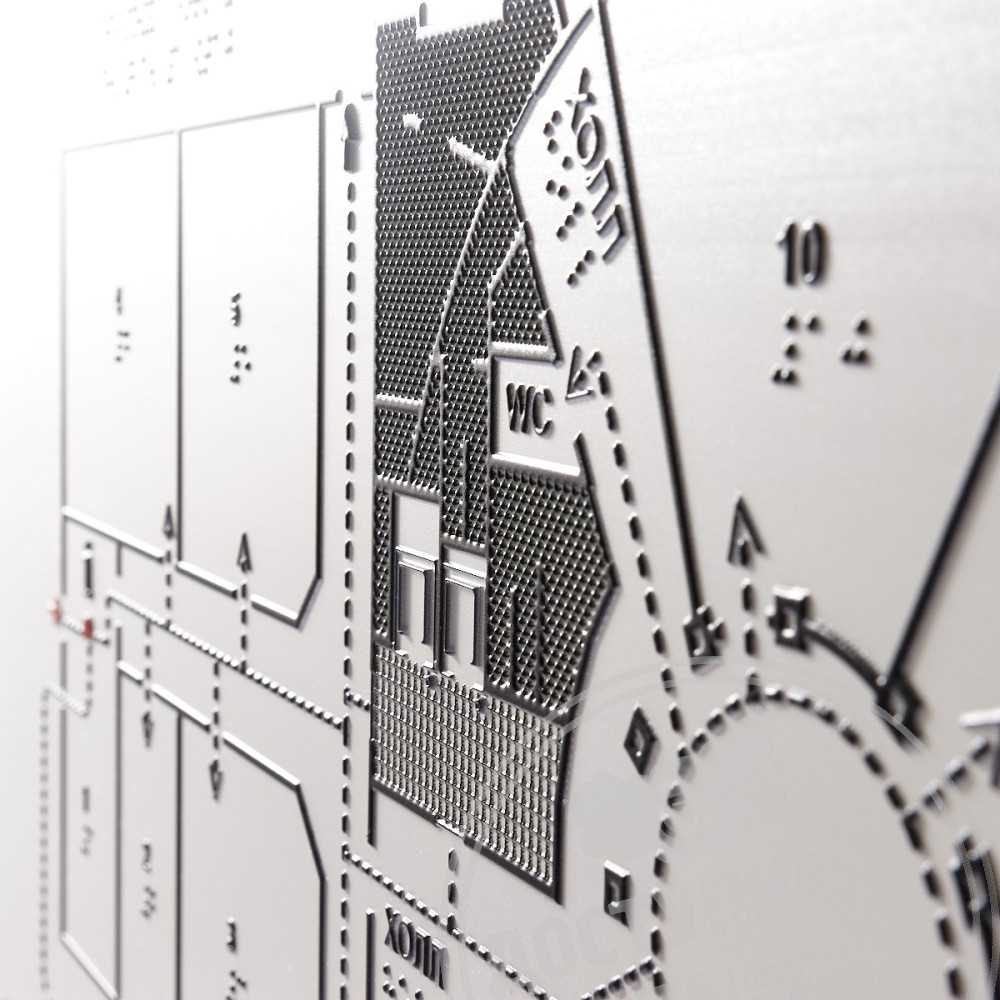

В связи с тем, что тактильные указатели, выполненные послойно-полимерным способом, являются наиболее легко воспринимаемыми незрячими людьми с различными уровнями натренированности чтения по системе Брайля, тактильная поверхность представляет собой рельеф, состоящий из набора полимерных слоев, где каждый последующий слой полимеризуется на поверхности предыдущего при помощи УФ излучения.

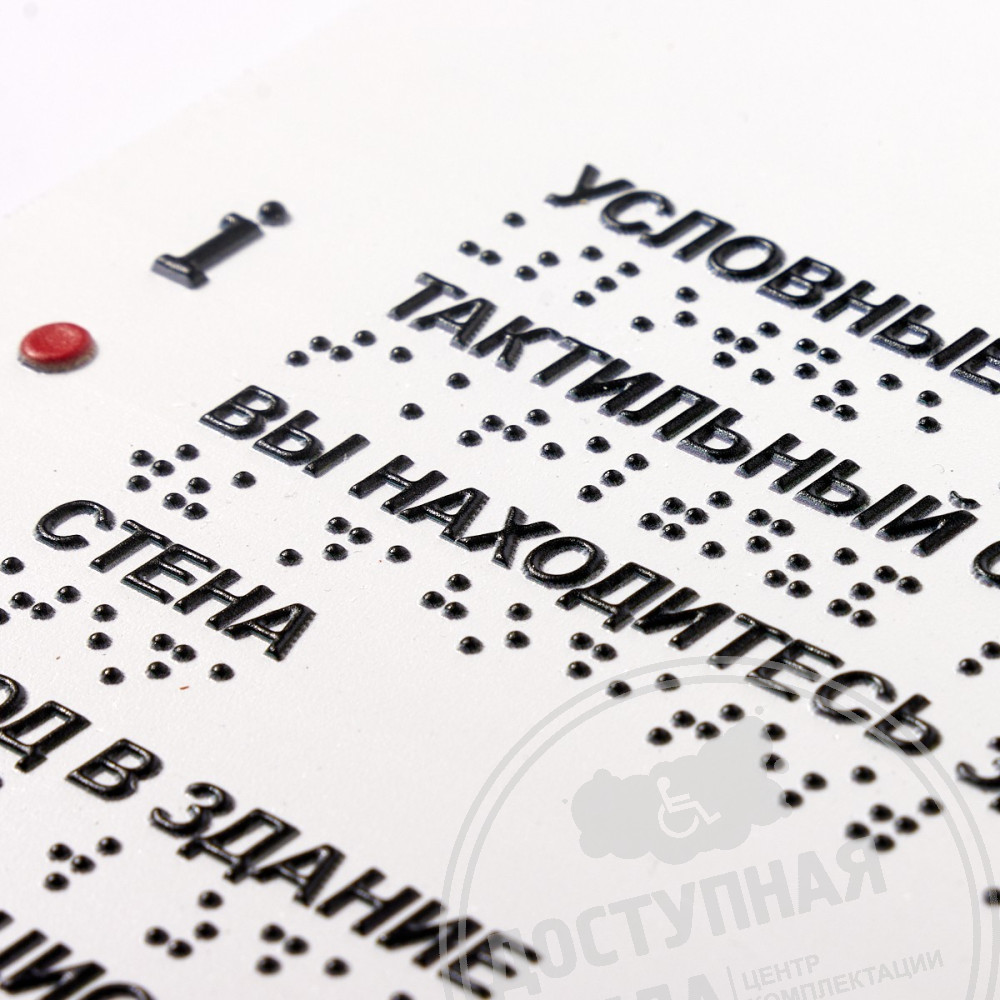

Высота рельефно-точечного шрифта 0,6-0,7 мм, но не менее 0,5 мм по ГОСТ Р 51671-2020.
