Мнемосхема тактильная ГОСТ, полноцвет, на ПВХ 3 мм в серебряной рамке 10мм с индивидуальными размерами

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания).

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

Тактильная мнемосхема ГОСТ в алюминиевой рамке – это тифлотехническое средство для пространственного ориентирования людей с ограничениями по зрению, выполненное с применением тифлографической схемы и текстовой информации, дублируемой по системе Брайля и тактильным плоскопечатным способом. Изделие легко монтируется как на настенное крепление, так и на вертикальную стойку, что позволяет разместить его в помещении наиболее подходящим способом.

Мнемосхема является важным элементом тактильной адаптации помещений для незрячих и слабовидящих людей. Изделие представляет собой тактильно-визуальный информационный указатель с планом помещений или территорий, адаптированным с учетом особенностей восприятия тактильной информации тотально незрячим человеком, и выполняется в соответствии с требованиями действующих нормативных документов в области доступной среды и тактильно-визуальных средств информирования.

Основа изделия изготавливается из ПВХ толщиной 3 мм с полноцветной заливкой по согласованию с заказчиком. Тактильное изображение защищено прозрачным полиуретановым покрытием, обеспечивающим высокие эксплуатационные характеристики и увеличенный срок службы изделия, при этом поверхность должна быть выполнена с ровной печатью без видимых проходов, а контур изделия может иметь индивидуальную форму по согласованному макету.

Мнемосхема комплектуется серебряной матовой алюминиевой рамкой шириной 10 мм. Конструктивно рамка представляет собой сборно-разборную систему из четырех элементов алюминиевого профиля, соединяемых между собой металлическими уголками, что обеспечивает аккуратный внешний вид изделия и дополнительную защиту его кромок.

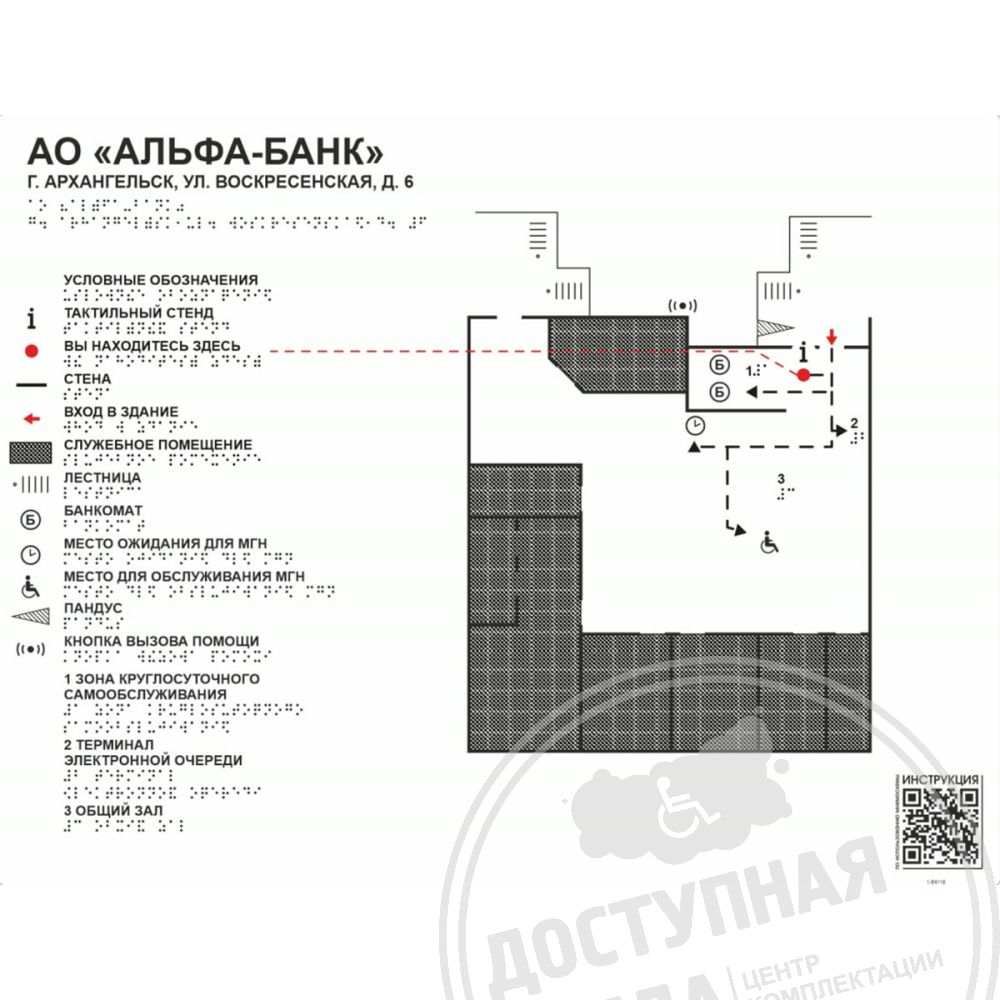

Информационное содержание мнемосхемы формируется по согласованию с заказчиком и может включать место расположения мнемосхемы, наименование объектов и учреждений, препятствия на пути следования и иную информацию, влияющую на безопасность движения. Вся рельефно-графическая информация должна прямо пропорционально соответствовать фактическому положению объектов в пространстве; на условных обозначениях, таких как тактильный стенд, туалет, лифт и лестница, высота тактильного рельефа составляет 1,6 мм, а недоступные помещения обозначаются двухцветной заливкой.

Характеристики:
