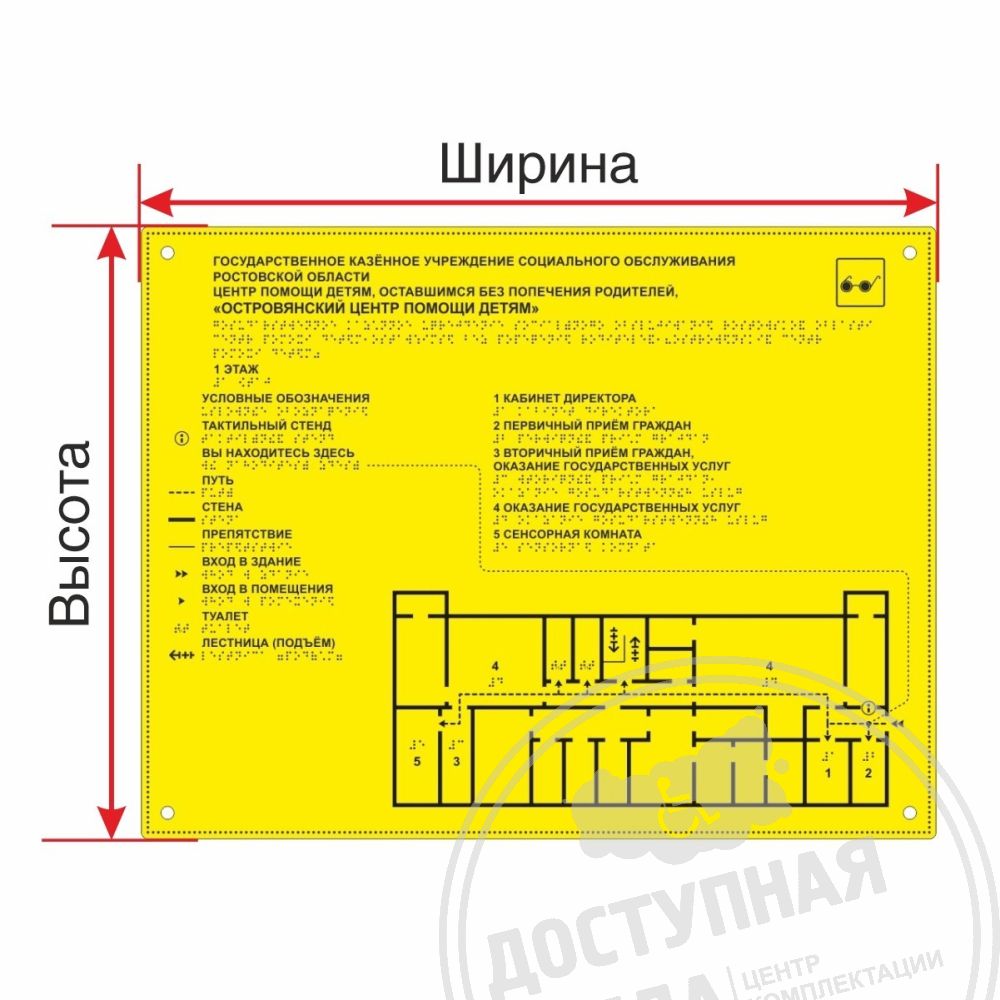

Тактильная мнемосхема в полноцветном цветовом решении на основании из 5 мм оргстекла с индивидуальными размерами

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания).

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

Тактильная мнемосхема – это особенное тифлотехническое средство для пространственного ориентирования людей с ограничениями по зрению, выполненная с применением тифлографической схемы и текстовой информации, дублируемой по системе Брайля. Мнемосхема легко монтируется с помощью дистанционных держателей, что позволяет разместить её в любом, даже малогабаритном помещении.

Описание объекта закупки

Изделие представляет собой информационный указатель, на котором представлен тактильный план помещений или территорий с учетом особенностей восприятия тактильной графики тотально незрячим человеком. Информация должна быть представлена визуальным и тактильным способом. Для обеспечения доступности тактильный указатель имеет специальные зоны с описанием информации с применением системы Брайля.

Требования к материалам.

Для обеспечения соответствия визуальному облику корпоративного стиля заказчика, а также высоких эксплуатационных характеристик, тактильные изделия, должны быть изготовлено прозрачного материала, толщина основы не менее 5 мм, а так же с полноцветной заливкой тактильного рельефа краской и оборотней стороны полноцветным изображением. Заливка рельефа и фона цветом должна быть с ровным градиентом, без видимых проходов от печати. Цветовое решение тактильной графики изделия определяется заказчиком по согласованию макета. Для обеспечения тактильной безопасности, основа изделия должна иметь контурную высечку, при этом все углы должны иметь округления с радиусом не менее 5 мм.

Требования к качеству тактильной поверхности.

В связи с тем, что тактильные указатели, выполненные послойно-полимерным способом, являются наиболее легко воспринимаемыми незрячими людьми с различными уровнями натренированности чтения по системе Брайля, тактильная поверхность представляет собой рельеф, состоящий из набора полимерных слоев, где каждый последующий слой полимеризуется на поверхности предыдущего при помощи УФ излучения. Количество полимеризованных слоев определяют высоту тактильного изображения не менее 0.8 мм по ГОСТ Р 51671-2020.

Требования к цветовому решению.

Для обеспечения соответствия визуальному облику корпоративного стиля заказчика, изделие изготовляется в цветном исполнении, фон – полноцветное изображение, цвет тактильных элементов и брайлевских символов – по согласованию с заказчиком, цвет видимого торца (основы) по периметру – прозрачный.

Характеристики:
