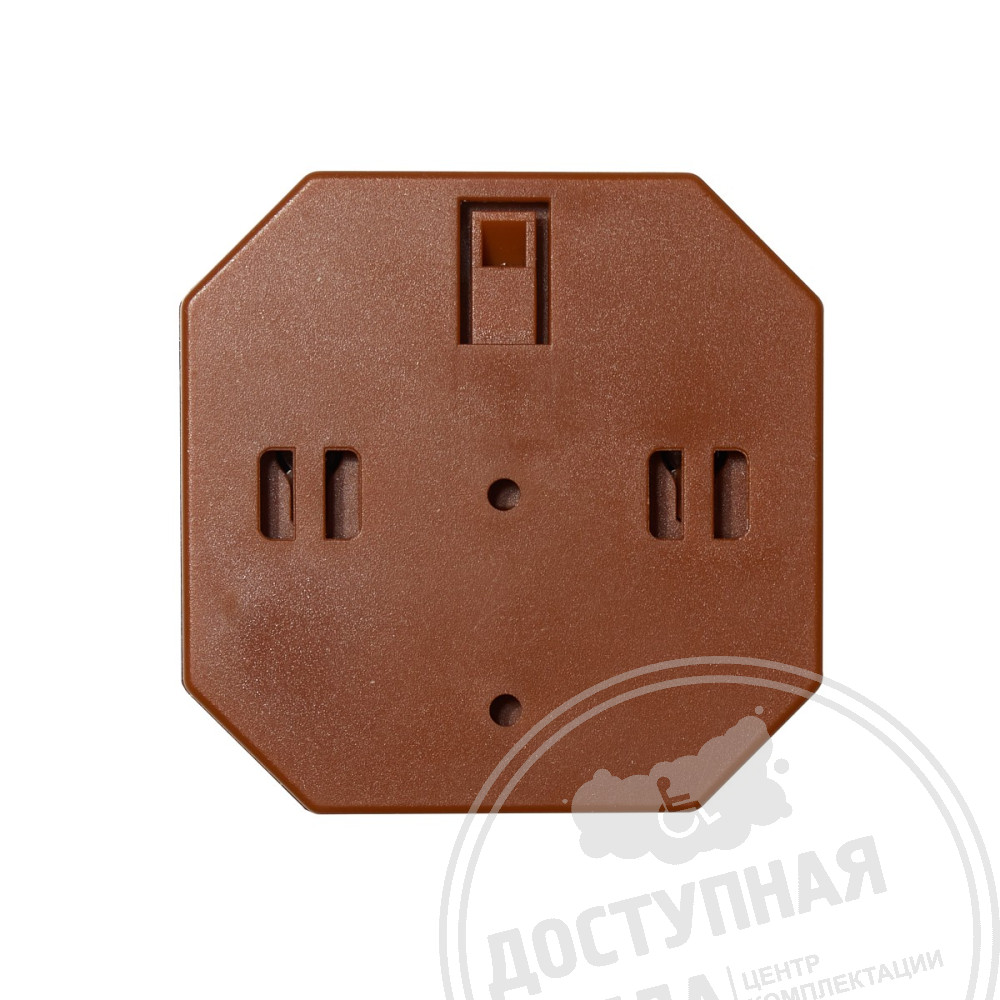

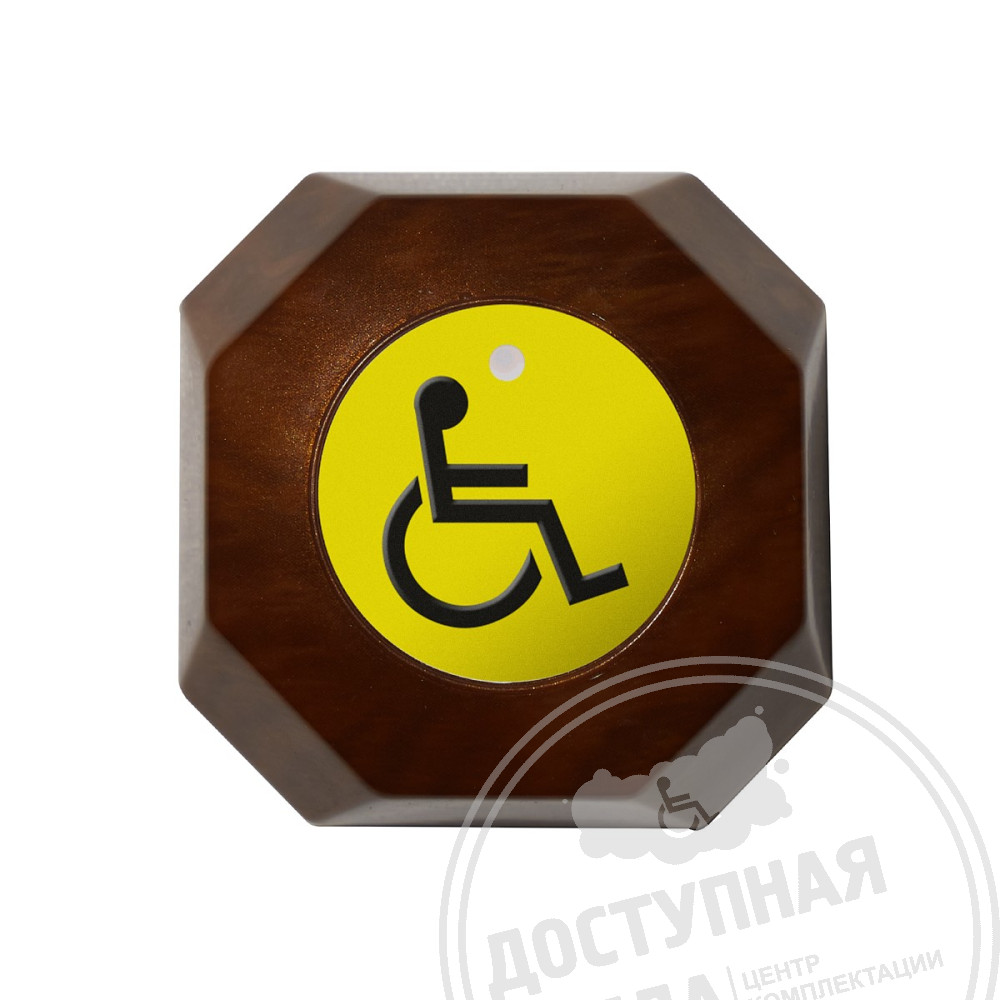

Кнопка вызова помощи персонала БК-60, с механической зоной активации

Соответствие ГОСТ и СП:

п. 7.2.2.1 ГОСТ Р 51671-2020 Устройства вызова помощи или средства связи с персоналом на объекте следует устанавливать в местах, где инвалиду требуется оказание помощи в передвижении или получении необходимой информации.

п. 7.2.2.3 ГОСТ Р 51671-2020 Кнопки устройства вызова помощи должны быть расположены на высоте от 1,0 до 1,2 м от уровня доступной для инвалида поверхности передвижения (например, тротуара или входной площадки) на расстоянии не менее 0,6 м от внутреннего угла и за пределами радиуса открывания двери.

п. 6.1.1 СП 59.13330.2020 В общественном или производственном здании (сооружении) должен быть минимум один вход, доступный для МГН. Наружные вызывные устройства или средства связи с персоналом при входах в общественные здания следует применять, с учетом принятой организации обслуживания посетителей, по заданию на проектирование.

4.3.8.4 ГОСТ Р 52131-2019 Тактильно-визуальный знак обозначения кнопки вызова персонала для оказания ситуационной помощи должен размещаться над кнопкой вызова. Высота расположения верхнего края таких указателей должна быть 1,3 м от уровня поверхности. При наличии тактильно-визуальной информационной таблички и/или знака доступности объекта данный знак устанавливается под ними.

Описание:

Кнопка вызова помощи БК-60 предназначена для передачи радиосигнала на частоте 433 МГц и активации беспроводных многоканальных приемников сигналов, обеспечивающих информационное обеспечение персонала о необходимости помощи в зоне активации кнопки. Изделие выполнено в цельном пластиковом защитном корпусе. Для идентификации работоспособности разработчики оборудовали кнопку индикатором красного свечения.

С целью более удобного функционального использования персоналом, питание устройства должно осуществляется от заменяемого источника питания формата 23А напряжением 12В. В виду небольшого коэффициента саморазряда батареи устройство должно обеспечивать работоспособность от одного элемента питания на протяжении не менее одного месяца.

Устройство предназначено для передачи радиосигнала на частоте 433 МГц и активации беспроводных многоканальных приемников сигналов, обеспечивающих информационное обеспечение персонала о необходимости помощи в зоне активации кнопки.

Информация на тактильной основе выполнена послойно-полимерным способом по системе Брайля для облегчения чтения незрячими людьми и выполнена по средством тифлографики в виде колокольчика.

Крепление изделия должно осуществляться по средствам клейкой ленты.

Характеристики:

• Активация – механическая
• Частота- 433 МГц
• Визуальное подтверждение активации - есть
• Элементы питания - формат 23А, кол-во 1 шт.
• Сопряжение с системами вызова помощи – с многоканальными системами вызова помощи
• Возможность использования усилителя – есть
• Зона активации: не менее 16 мм
• Степень защиты: IP54
• Радиус действия: не менее 50м с учетом преград, не более
• 100м в условиях открытой местности
• Размер кнопки: 60х60х30 мм
• Размер тактильной таблички: 136х120х3 мм

Комплектация

• Тактильно-сенсорная кнопка вызова помощи персонала БК-60 – 1 шт.
• Паспорт изделия -1 шт.

Габариты изделия:

• Размер кнопки: 60х60х30 мм
• Размер тактильной таблички: 136х120х3 мм
