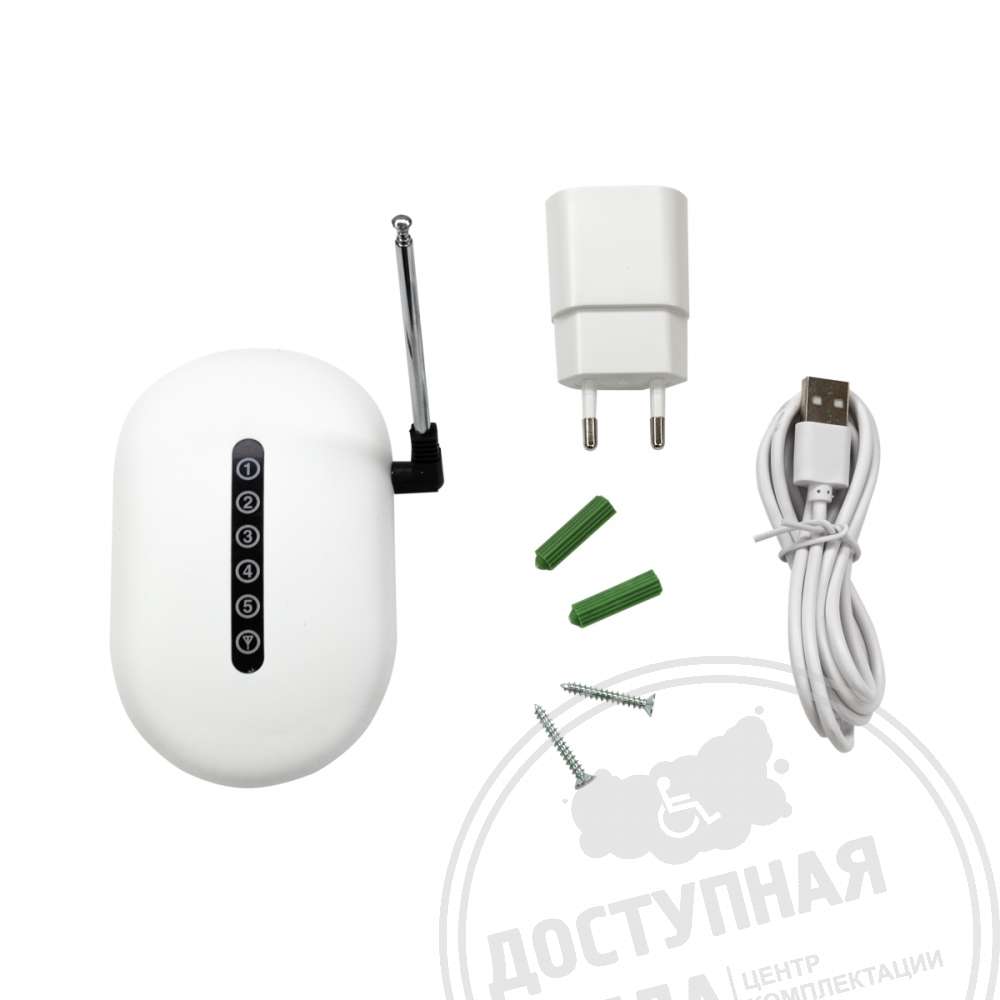

Ретранслятор УМ Z-09 116x73x23 мм

Соответствие ГОСТ и СП:

п. 7.2.2.1 ГОСТ Р 51671-2020 Устройства вызова помощи или средства связи с персоналом на объекте следует устанавливать в местах, где инвалиду требуется оказание помощи в передвижении или получении необходимой информации.

п. 7.2.2.3 ГОСТ Р 51671-2020 Кнопки устройства вызова помощи должны быть расположены на высоте от 1,0 до 1,2 м от уровня доступной для инвалида поверхности передвижения (например, тротуара или входной площадки) на расстоянии не менее 0,6 м от внутреннего угла и за пределами радиуса открывания двери.

п. 6.1.1 СП 59.13330.2020 В общественном или производственном здании (сооружении) должен быть минимум один вход, доступный для МГН. Наружные вызывные устройства или средства связи с персоналом при входах в общественные здания следует применять, с учетом принятой организации обслуживания посетителей, по заданию на проектирование.

4.3.8.4 ГОСТ Р 52131-2019 Тактильно-визуальный знак обозначения кнопки вызова персонала для оказания ситуационной помощи должен размещаться над кнопкой вызова. Высота расположения верхнего края таких указателей должна быть 1,3 м от уровня поверхности. При наличии тактильно-визуальной информационной таблички и/или знака доступности объекта данный знак устанавливается под ними.

Описание:

Новая модель по старой цене!

Новый усовершенствованный дизайн ретранслятора для многоканальных систем вызова помощи! Компактная и стильная модель с увеличенной мощностью передачи сигнала! Размер устройства (без учёта антенны) составляет всего 116x73x22мм, а радиус передачи сигнала составляет до 100 метров на открытом пространстве. Модель УМ-Z09 предусматривает лёгкость в установке и управление.

Требования к функционалу устройства

С целью упрощённой работы персонала с устройством, настройка усилителя должна выполняться без использования внешних устройств (программаторов).

С целью упрощённой работы персонала с устройством, система должна обеспечивать автоматическое дублирование радиосигналов исходящих от устройств вызова помощи и их передачу на блок приёмника сигналов, в соответствии с предварительными настройками.

В виду возможной необходимости усиления радиосигнала исходящего от нескольких кнопок вызова, устройство должно обеспечивать регистрацию не менее чем ста кнопок различной адресации.

С целью упрощённой работы персонала, устройство должно обеспечивать визуальную индикацию зоны программирования, индикацию приёма и передачи сигнала, посредством автоматической активации светодиодов, интегрированных в корпус изделия.

С целью обеспечения возможности коммутации устройства с системами вызова помощи ПС 1099 и ПС 1999, ретранслятор должен обеспечивать возможность приёма и передачи радиосигнала на частоте 433 МГц.

Технические характеристики

• Частота(МГц) 433.8625 ~ 433.9875

• Стабильность частоты ±5 ppm

• Скорость передачи данных 1800 бит/с

• Широта канала 12.5 МГц

• Модуляция FSK (±3МГц)

• Выходная мощность 10Вт (Макс)

• Чувствительность -118 дБм (при 12дБ)

• Питание DC 12V/1A ( адаптер)

• Габаритные размеры (В х Ш х Г) 116x73x22мм

• Работа без подзарядки Внешний источник питания

• Антенна съемная внешняя

Требования к габаритным размерам изделия

В виду ограниченного места при установке, габаритные размеры усилителя должны быть не более 116 мм по высоте, не более 73 мм по ширине, не более 22 мм по глубине.

Требования к управлению

Дублирование и передача радиосигнала должна осуществляться в автоматическом режиме. Для обеспечения упрощенной работы персонала с устройством, перепрограммирование устройства должно обеспечиваться без использования внешних устройств (программаторов).
