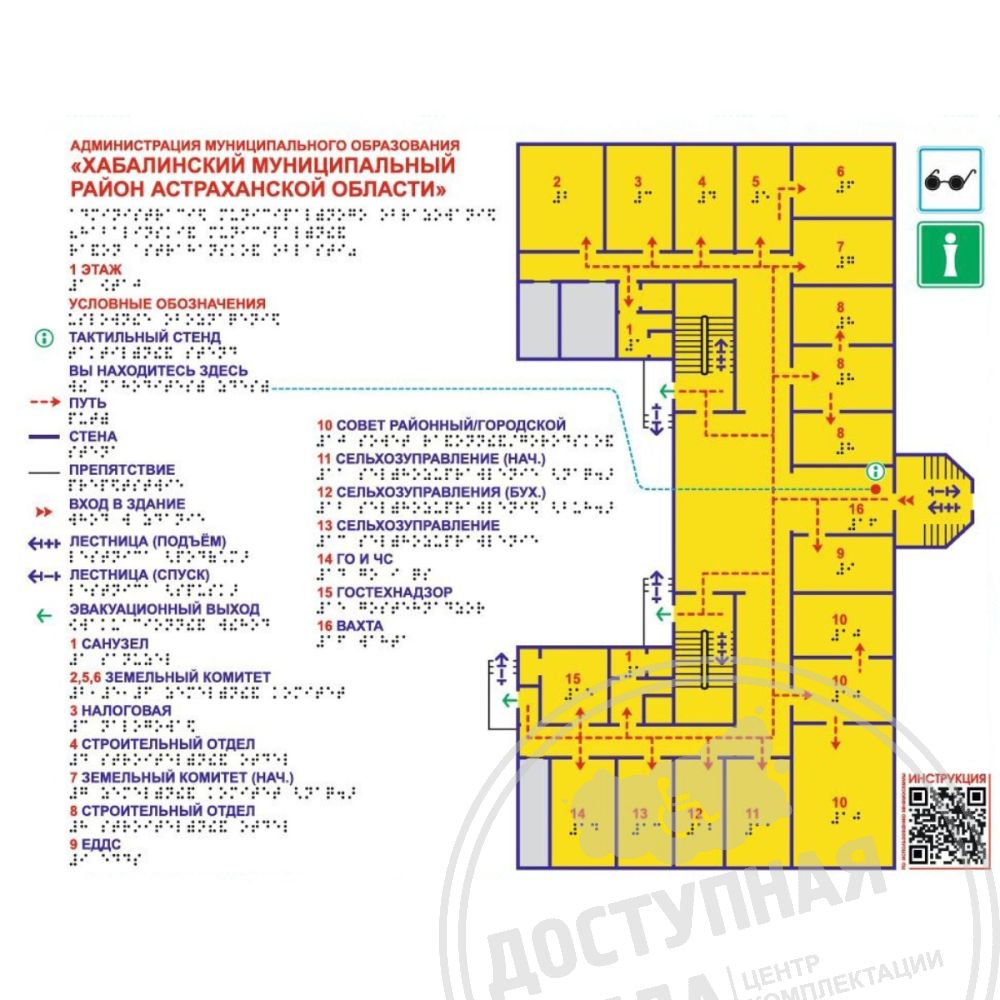

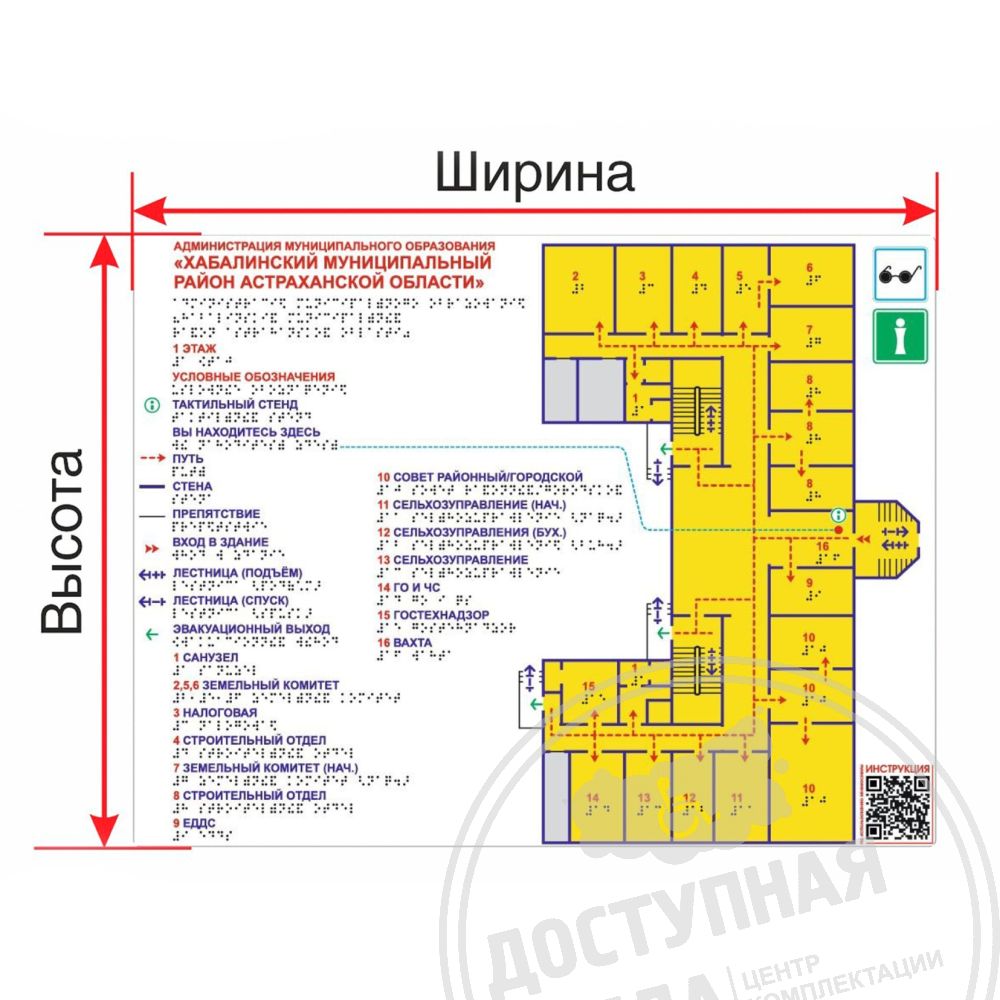

Мнемосхема тактильная (эконом.) на композите 4 мм с индивидуальными размерами

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания).

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

Тактильная мнемосхема – это специализированное тифлотехническое устройство для пространственной ориентации людей с нарушениями зрения, включающее рельефную схему и текстовые описания, дублируемые шрифтом Брайля. Конструкция допускает как настенный монтаж, так и установку на вертикальную стойку, что обеспечивает гибкость размещения в различных помещениях. Монохромное исполнение делает такие мнемосхемы экономичным решением для адаптации среды для незрячих людей. Они являются важным элементом системы тактильной навигации и регламентируются нормативным документом СП 59.13330.2020. Выполнено по ГОСТ Р 56832-2020.

Описание объекта закупки

Изделие представляет собой информационный указатель с тактильным планом помещений или территории, разработанным с учетом особенностей восприятия незрячими людьми. Информация представлена в визуальной и тактильной форме. Для обеспечения доступности указатель включает специальные зоны с текстом по Брайлю. Поскольку изделие предназначено в том числе для незрячих, не владеющих чтением по Брайлю, информация дублируется тактильным плоскопечатным способом. Содержание адаптировано под особенности восприятия тотально незрячих и слабовидящих людей.

Требования к материалам

Для обеспечения эстетических и высоких эксплуатационных характеристик тактильные элементы изготавливаются на основе листового алюминиевого композита толщиной от 4 мм, покрытого однородной цветной пленкой. Цвет фона согласовывается с заказчиком. Толщина пленки не должна превышать 100 мкм, окраска должна быть «в массе». Печатное окрашивание не допускается, поскольку оно сокращает срок службы изделия. Основа пленки должна иметь равномерный клеевой слой, рассчитанный на эксплуатацию в уличных условиях не менее 1 года.

Требования к информационному содержанию

Тактильный рельефно-графический план передает (по согласованию с заказчиком): местоположение мнемосхемы, названия объектов, расположение препятствий и иную информацию, влияющую на безопасность незрячего или слабовидящего человека. Вся графика должна быть пропорциональна реальному расположению объектов. Запрещено представление пространственной информации под измененным углом или в обратно пропорциональном направлении.

Тактильный указатель содержит зоны восприятия для следующих категорий МГН:

- для слабовидящих

- для тотально слепых, не владеющих чтением по Брайлю

- для тотально слепых, владеющих чтением по Брайлю

При разработке навигации используется система взаимосвязанных мнемосхем на разных этапах движения. Схемы в холле или на этаже предоставляют полную информацию об объекте, услугах и зонах их расположения, поэтому их разработка требует комплексного подхода. Итоговая система мнемосхем не только информирует об объекте, но и позволяет незрячему самостоятельно ориентироваться, используя промежуточные схемы как ориентиры.

Требования к цветовому решению

Изделие выполняется в двухцветном варианте: монохромный фон (согласовывается с заказчиком) и черные символы Брайля. Тактильно-графическое изображение и фон не должны иметь видимых стыков или дефектов печати, что соответствует высоким эстетическим стандартам.

Требования к качеству тактильной поверхности

Тактильные указатели, изготовленные послойно-полимерным методом, оптимально воспринимаются незрячими с разным уровнем подготовки. Тактильная поверхность формируется из набора полимерных слоев, где каждый последующий слой полимеризуется УФ-излучением на предыдущем.

Высота рельефно-точечного шрифта составляет 0,6-0,7 мм, но не менее 0,5 мм согласно ГОСТ Р 51671-2020.
