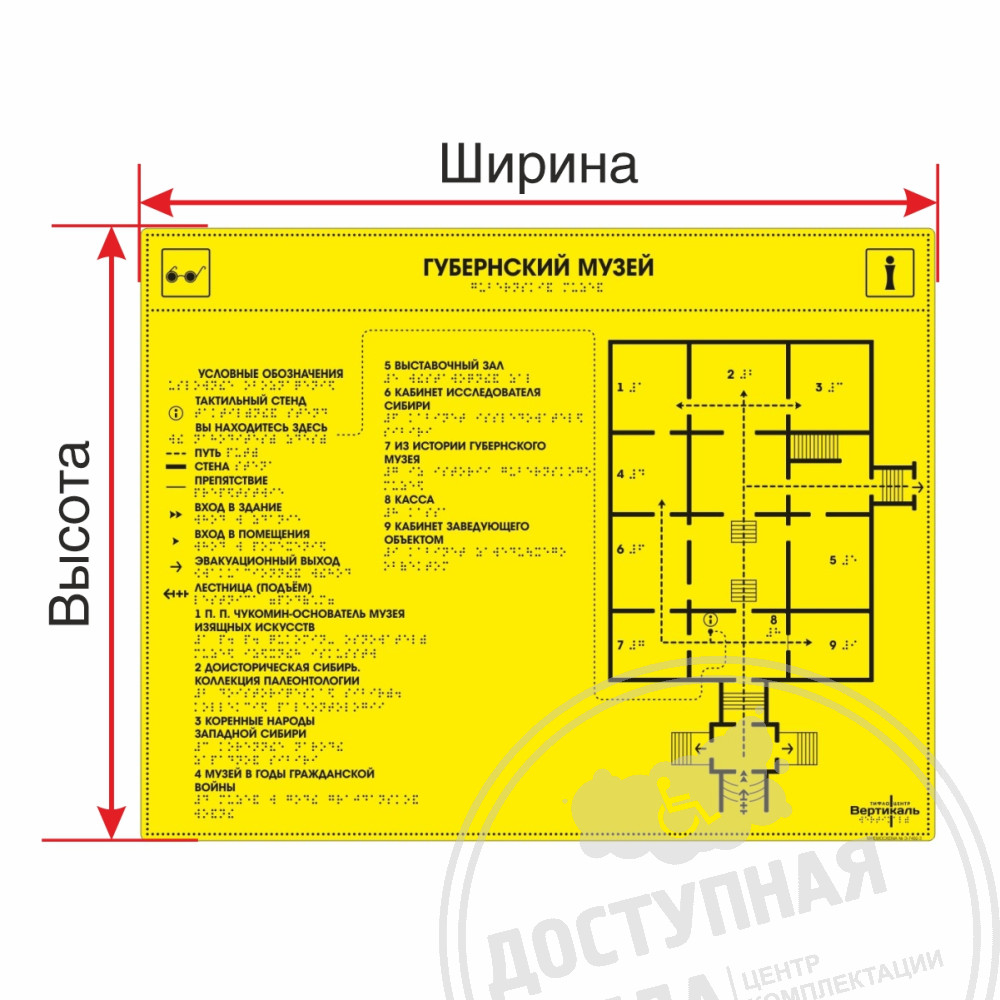

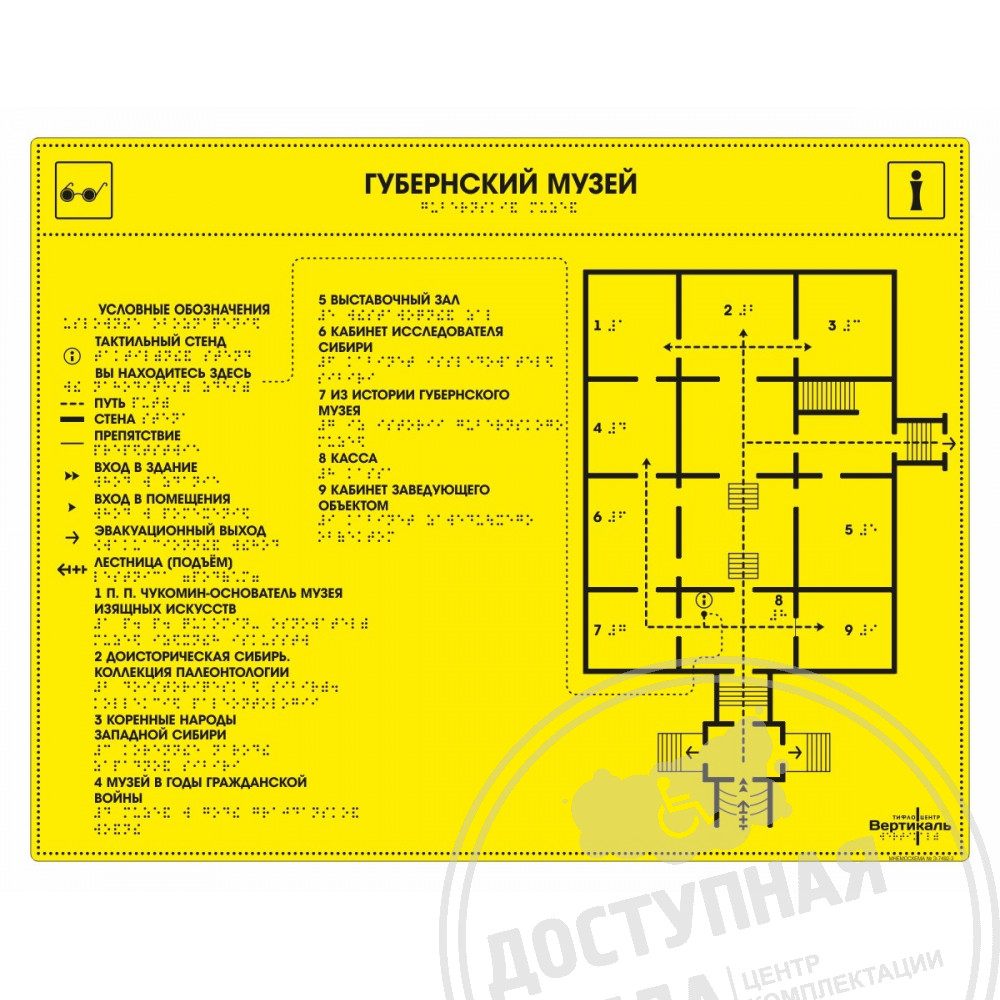

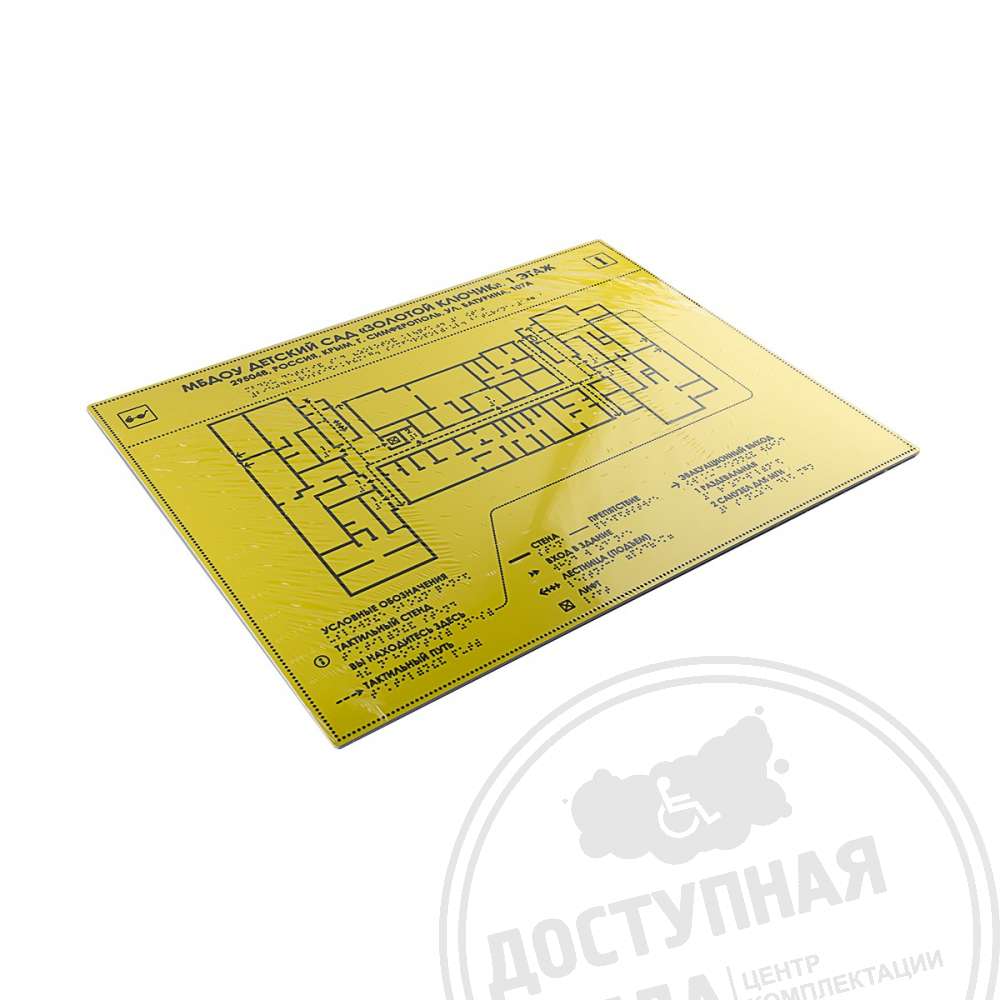

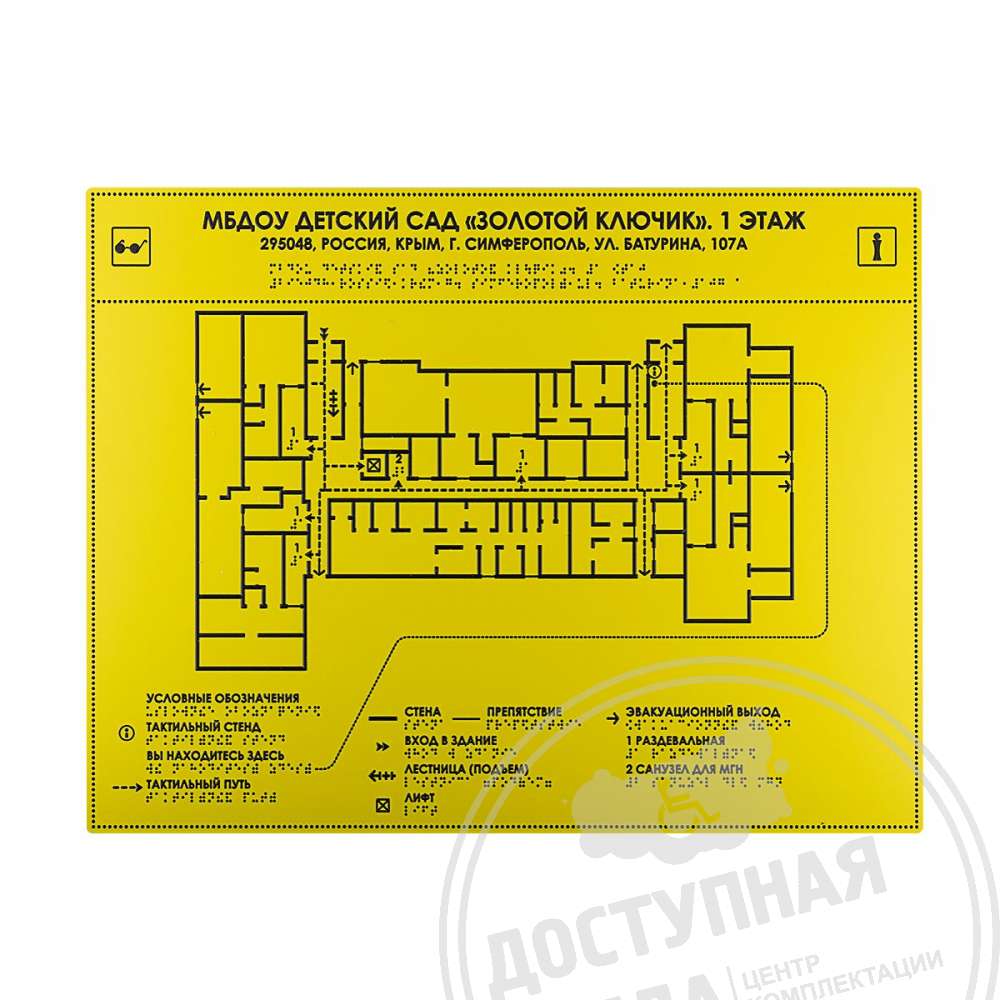

Мнемосхема тактильная, монохром, ПВХ 3 мм с индивидуальными размерами

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания).

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

Тактильная мнемосхема - это устройство для ориентации в пространстве людей с ограничениями зрения. Мнемосхема выполнена в соответствии с тифлографической схемой и содержит текстовую информацию, дублируемую системой Брайля. Мнемосхему легко установить на настенное крепление или вертикальную стойку, что позволяет расположить ее в любом помещении наиболее удобным способом. Монохромные тактильные мнемосхемы являются экономичным решением для адаптации пространства для незрячих людей. Мнемосхемы по системе Брайля являются важным элементом тактильной адаптации помещений для незрячих. Нормативный документ, регулирующий требования к мнемосхемам, - СП 59.13330.2020. Мнемосхемы изготавливаются в соответствии с ГОСТ Р 56832-2020.

Описание объекта закупки

Изделие является информационным указателем, который содержит тактильный план помещений или территорий, адаптированный для тотально незрячих людей. Информация должна быть доступна как визуально-тактильным, так и чисто тактильным способом. Для обеспечения доступности указателя он содержит специальные зоны, описывающие информацию с использованием системы Брайля. Так как указатель предназначен для групп незрячих людей, не владеющих техникой чтения по системе Брайля, информация должна быть также дублирована в тактильном плоскопечатном формате. Содержание информации должно быть адаптировано с учетом особенностей восприятия тотально незрячих людей и слабовидящих.

Требования к материалам

Для создания тактильных изделий с высокими эксплуатационными и эстетическими качествами используется ПВХ пластик толщиной не менее 3 мм, который покрывается однородной цветной пленкой фона. Цвет фона выбирается заказчиком в соответствии с макетом. Для обеспечения эксплуатационных характеристик толщина пленки не должна превышать 100 мкм, а окраска должна быть внедренной в материал на всю его глубину. Окрашивание пленки при печати не допускается, так как это уменьшает срок службы изделия. Основа пленки должна иметь однородный клеевой слой, который обеспечивает эксплуатацию на открытом воздухе. Изделие должно иметь контурную вырубку, при этом углы должны быть закруглены с радиусом не менее 5 мм, чтобы обеспечить прочное крепление после установки на поверхность. Форма вырубки определяется в соответствии с требованиями заказчика.

Требования к информационному содержанию

Для создания тактильного рельефно-графического плана необходимо передавать информацию о местоположении мнемосхемы, наименованиях объектов и учреждений, расположении препятствий на пути и другую информацию, которая может влиять на безопасность незрячих или слабовидящих людей. Вся рельефно-графическая информация на мнемосхеме должна соответствовать фактическому положению объектов в пространстве, пропорционально и понятно для незрячих людей. При этом не допускается представление пространственной информации на тактильной мнемосхеме под измененным углом или в обратном направлении. Конкретное содержание информации на мнемосхеме определяется по согласованию с заказчиком.

Тактильный указатель должен содержать информацию для восприятия следующих категорий МГН:

-зона восприятия слабовидящих

-зона восприятия тотально слепых, не владеющих техникой чтения по системе Брайля

- зона восприятия тотально слепых, владеющих техникой чтения по системе Брайля

При проектировании навигационной схемы следует использовать несколько взаимосвязанных тактильных мнемосхем, применяя их на разных этапах движения незрячего человека. Мнемосхемы, размещенные в холле или на этаже, должны предоставлять полную информацию об объекте, его услугах и зонах расположения. Поэтому их разработка должна быть комплексной. Конечный набор мнемосхем должен не только передавать общую информацию об объекте, но и позволять незрячему человеку самостоятельно ориентироваться, используя промежуточные мнемосхемы в качестве ориентиров и источников информации.

Требования к цветовому решению

Изделие изготовляется в 2х цветном исполнении, фон – монохромный (по согласованию с заказчиком), цвет брайлевских символов – черный. В целях соответствия изделия, изделию с высокими эстетическими качествами - тактильно-графическое изображение и фон не должны иметь видимых проходов (линий), получаемых в результате некачественной печати.

Требования к качеству тактильной поверхности

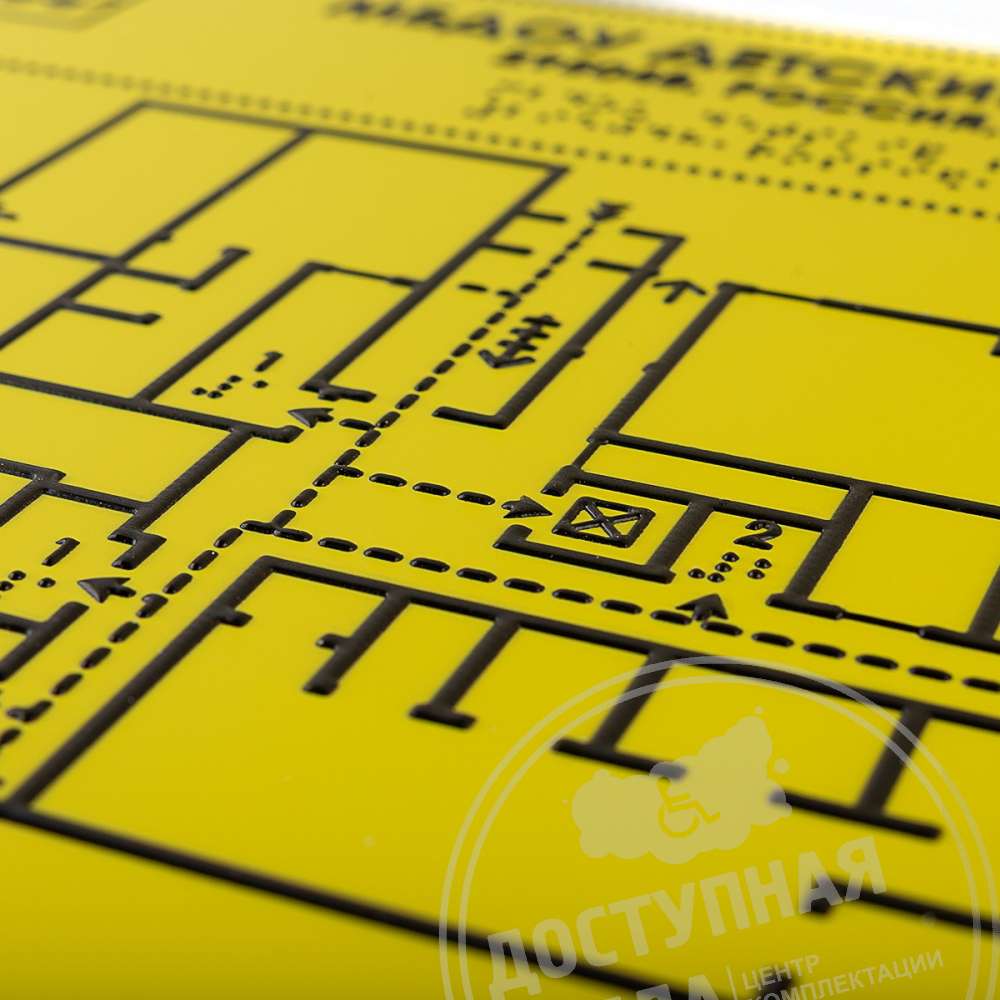

Тактильные указатели, выполненные послойно-полимерным способом, представляют собой наиболее удобный способ для незрячих людей с различными уровнями навыков чтения по системе Брайля. Это обусловлено тем, что тактильная поверхность выполнена в виде рельефа, состоящего из нескольких полимерных слоев. Каждый последующий слой наносится на поверхность предыдущего слоя и полимеризуется с помощью УФ излучения. Таким образом, создается устойчивая и понятная для незрячих людей рельефная поверхность, которая может использоваться для ориентации и навигации.

Количество полимеризованных слоев определяют высоту тактильного изображения не менее 0.8 мм по ГОСТ Р 51671-2020.

Характеристики:
