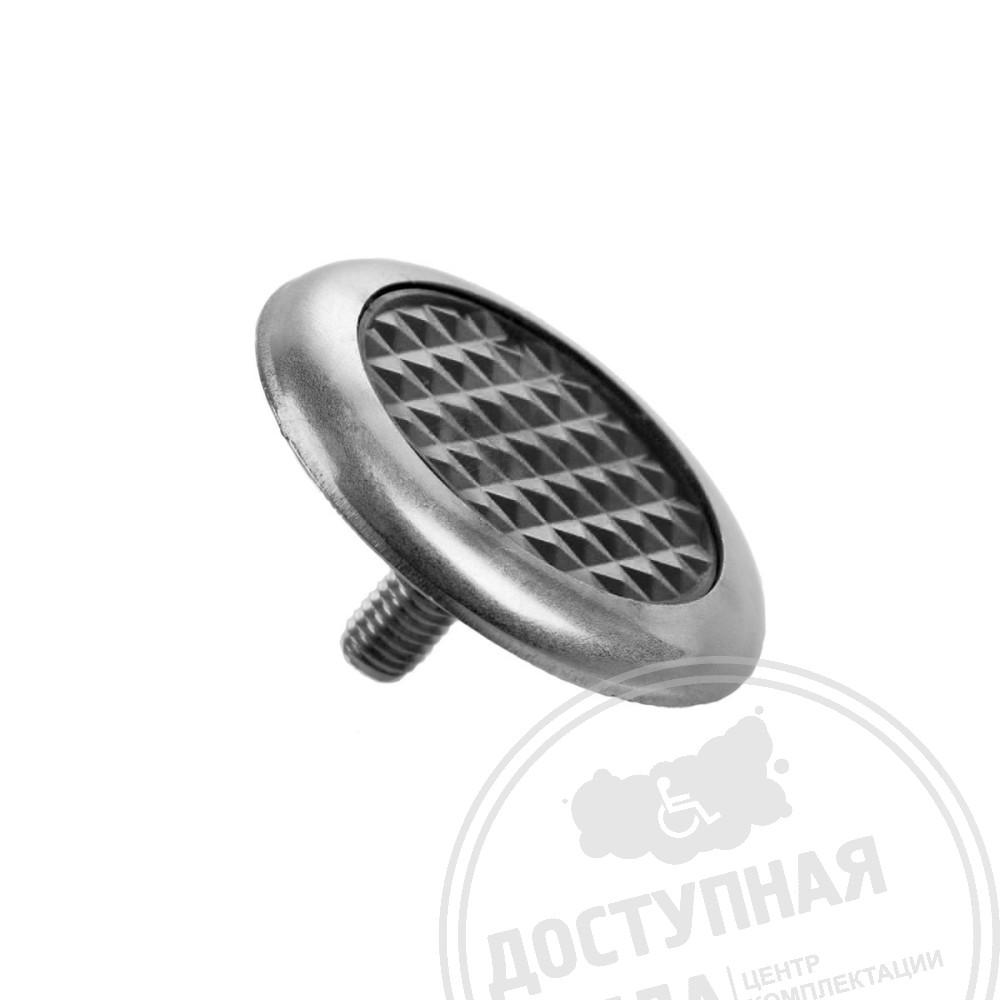

Конус тактильный, комбинированный, с противоскользящей вставкой, М9, со штифтом, D35x35, H-4мм, I-15мм, AISI304/PL, черный (преодолимое препятствие, непреодолимое препятствие)

Соответствие ГОСТ и СП:

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

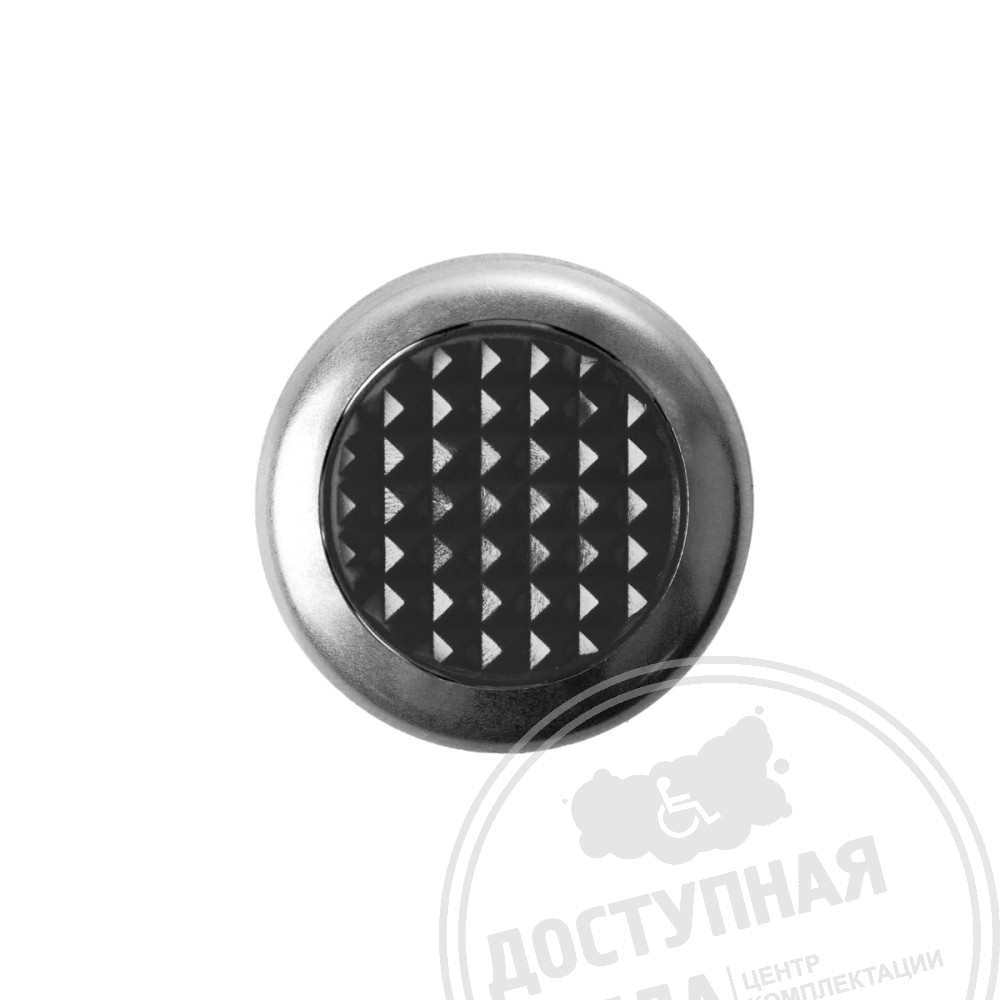

Комбинированные тактильные индикаторы с контрастной вставкой черного цвета изготовлены из нержавеющей стали марки AISI 304. Контрастные вставки из ПНД отличаются рифлёной поверхностью с высокими противоскользящими свойствами и большим диаметром основания в 25,8 мм. Изделие представляет собой наземный тактильный указатель в виде усечённого конуса.

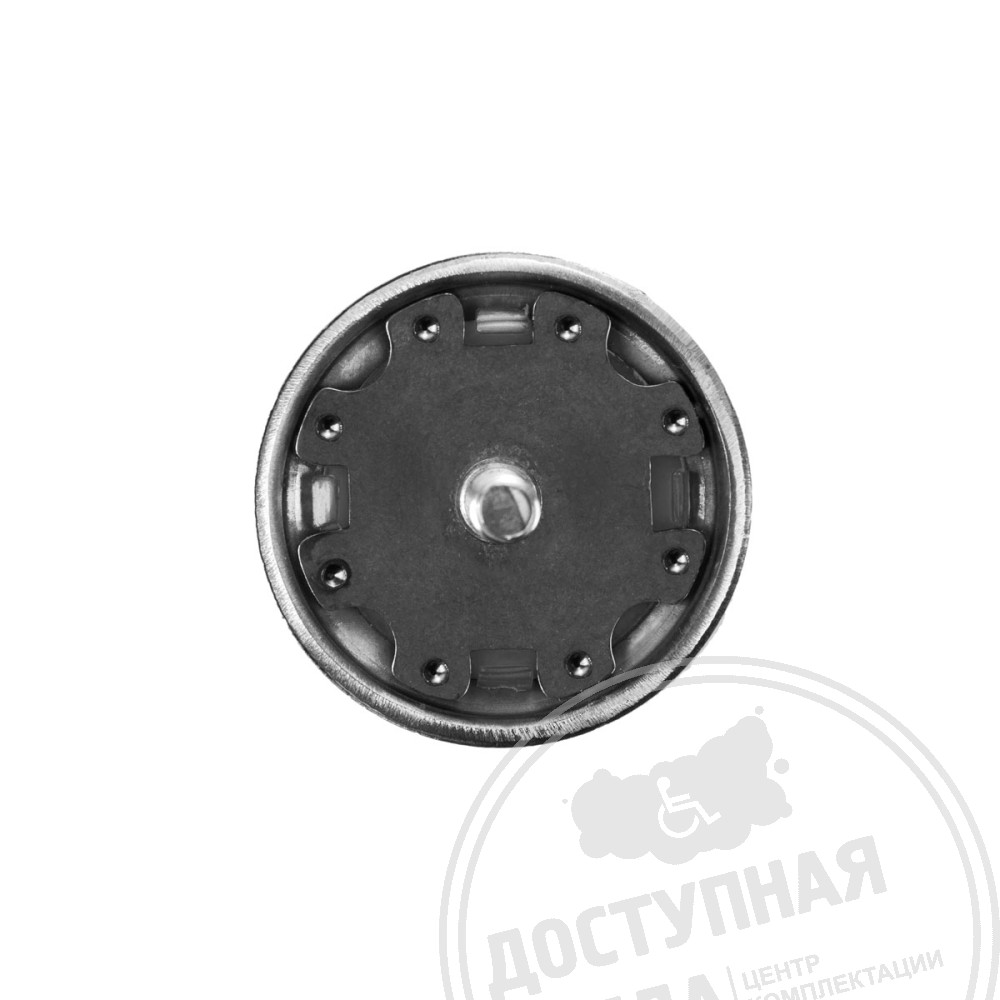

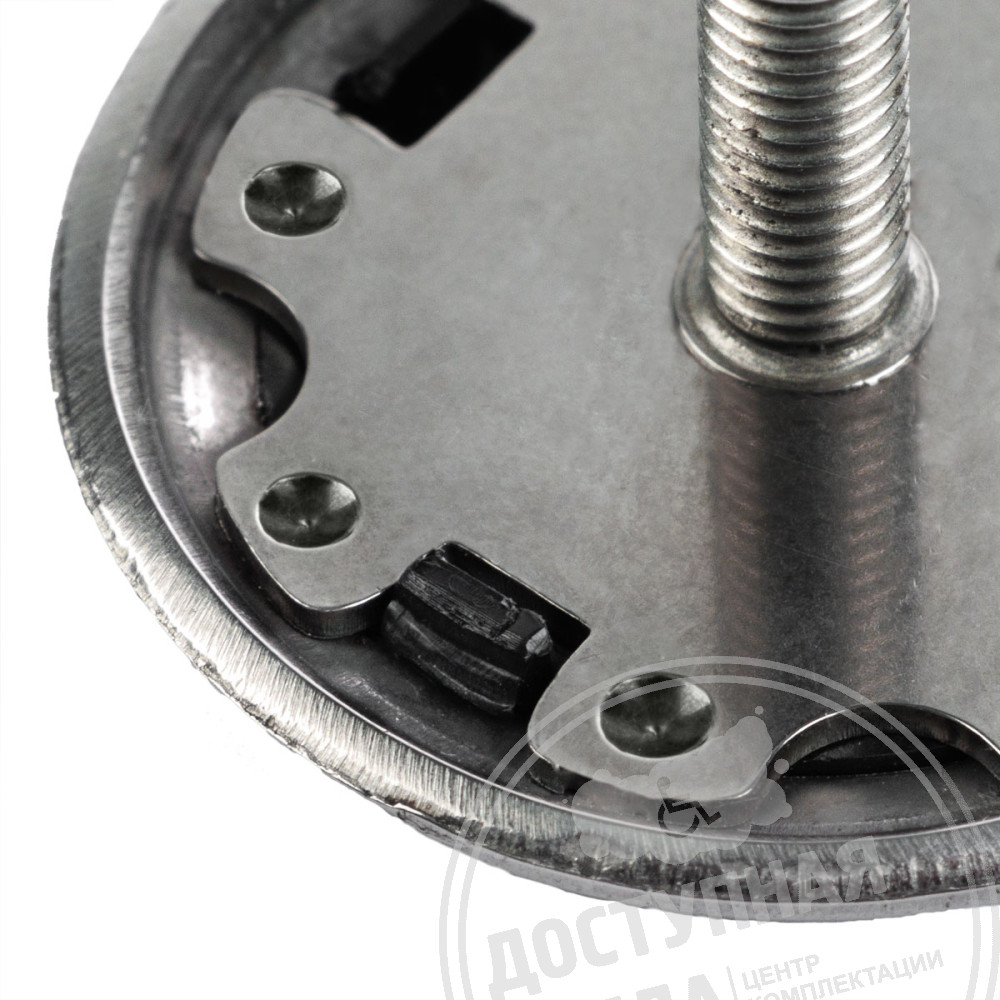

Конструктивно индикатор (изделие) представляет собой сборку 2-х изделий: металлический корпус и полимерную рифлёную вставку. Для обеспечения контрастного эффекта, индикатор имеет полимерную вставку черного цвета. Изделия обладают высокой прочностью, крепятся к напольному покрытию с помощью просверливания отверстия и посадкой на специальный клей FIXVERT. Высота основания — 4 мм — позволяет устанавливать продукцию в любом помещении социальной направленности.

В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота изделия не должна превышать 5 мм. Для обеспечения высоких эксплуатационных характеристик, корпус изготовлен из нержавеющей стали AISI304, а материал изготовления вставки — прочный ПНД. Для обеспечения надёжного крепления, в поверхности нижней части индикатора имеется отверстие, диаметром не менее 5 мм.

Монтаж индикатора возможен при помощи специального клея FIXVERT на подготовленную, очищенную поверхность, предварительно обезжиренную. Расход клея на один индикатор зависит от типа приклеиваемой поверхности и составляет примерно 5 гр.

Индикаторы полностью соответствуют ГОСТ Р 52875-2018, а именно:

п.4.1.2 Поверхность ТНУ должна обладать противоскользящими свойствами, сохраняющимися при движении в любых направлениях, иметь определенный тип рифления.

п.4.1.4 Все ТНУ, независимо от назначения, используемого материала и технологии обустройства, для обеспечения возможности их идентификации слабовидящими людьми должны быть жёлтого цвета при обустройстве на тёмной поверхности или чёрного цвета при обустройстве на светлой поверхности.

п.4.3.1 Высоту рифов для предупреждающих напольных ТНУ принимают равной 4 мм.

Благодаря эстетичному внешнему виду, станут отличной заменой тактильной плитке. Монтаж данных индикаторов необходим в местах, где следует обозначить наличие преодолимых и непреодолимых препятствий, а также зон внимания на пути следования людей с ограничениями зрения.

Характеристики:
