Тактильно-звуковая мнемосхема для помещения со встроенной индукционной системой

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания)

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

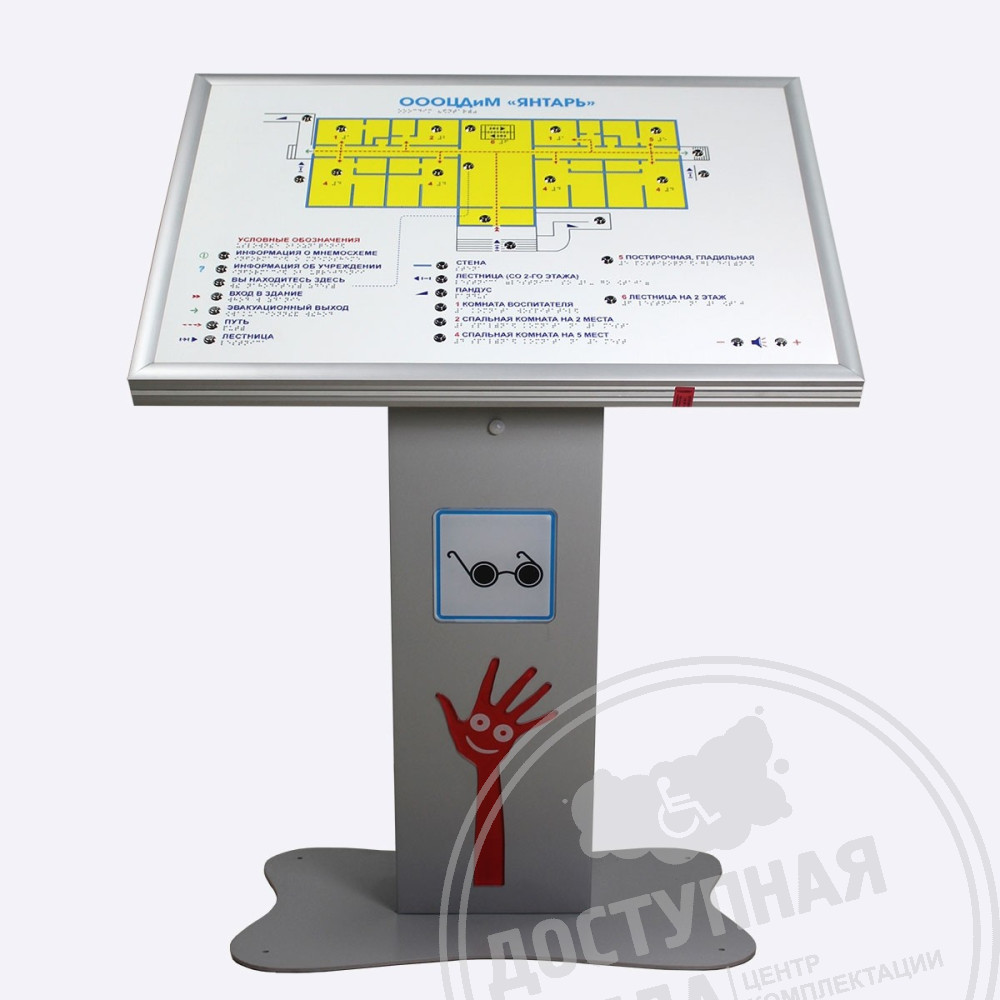

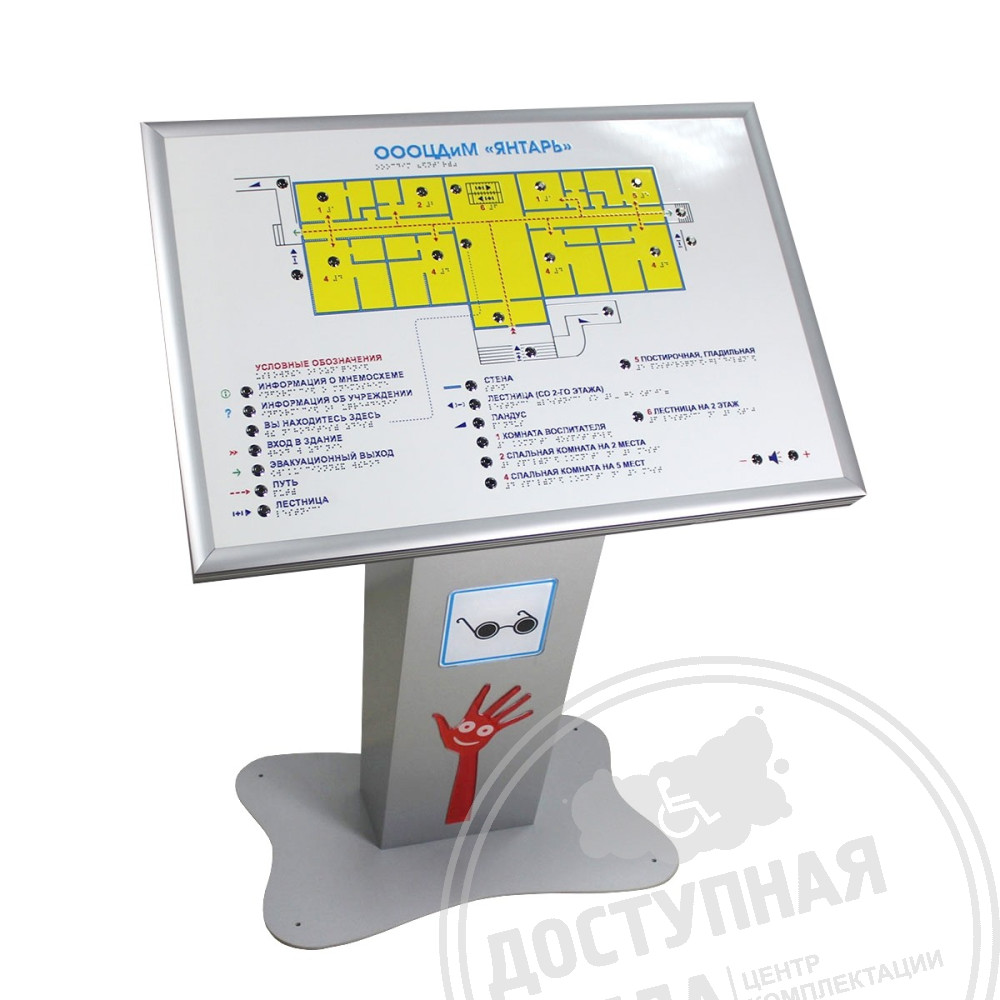

Тактильно-звуковая мнемосхема или аудио-тактильная мнемокарта в настоящее время является наилучшим устройством, способным передавать информацию об окружающем пространстве. В отличие от обычных мнемосхем данным устройством с легкостью может воспользоваться любой посетитель, который владеет способами восприятия тактильной графики.

Мнемосхема (ТЗМ) содержит интегрированную индукционную систему для передачи звукового сигнала на слуховой аппарат пользователя через индукционные наушники. Эта функциональность очень полезна для людей с нарушениями слуха, которые теперь могут использовать устройство для получения информации об окружающей среде. Интегрированная индукционная система является важной частью ТЗМ и обеспечивает ее доступность для максимально широкой аудитории.

В настоящее время довольно широко используются тактильно-звуковые (говорящие) схемы - комплексные устройства, сочетающие в себе схему, выполненную тактильным способом с использованием шрифта Брайля, и электронное устройство с программируемым речевым описанием каждого объекта, выделенного и тактильно обозначенного на схеме, а также оказываемых на этом объекте услуг. Включение такого звукового сообщения осуществляется путем нажатия кнопки, соответствующей данному объекту, при этом информация может предоставляться на различных языках.

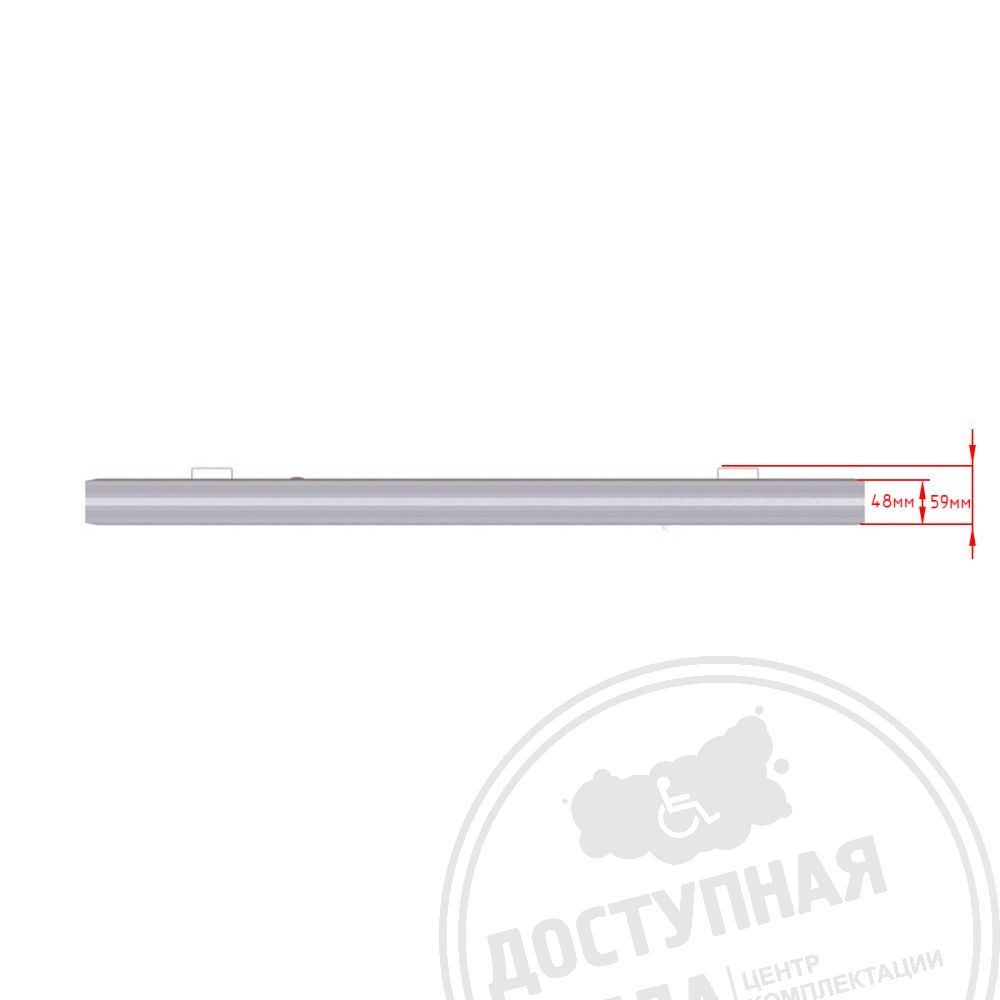

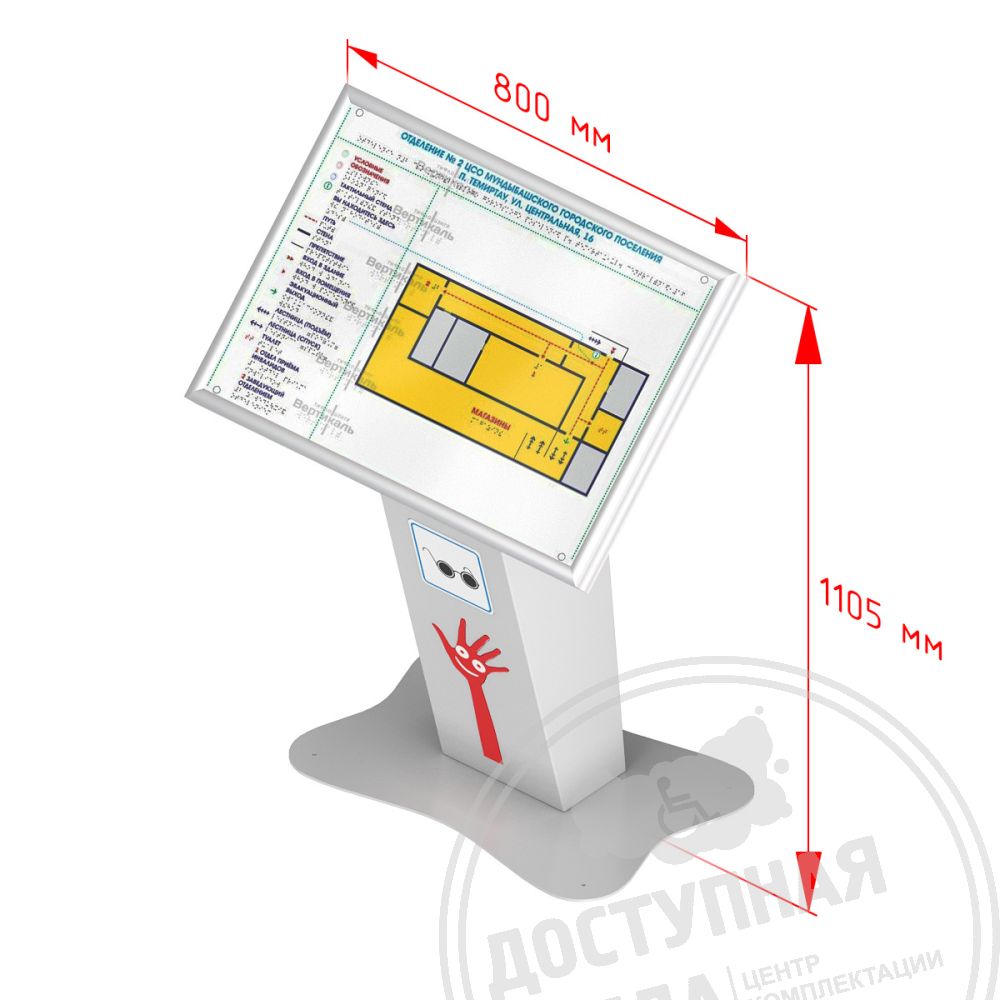

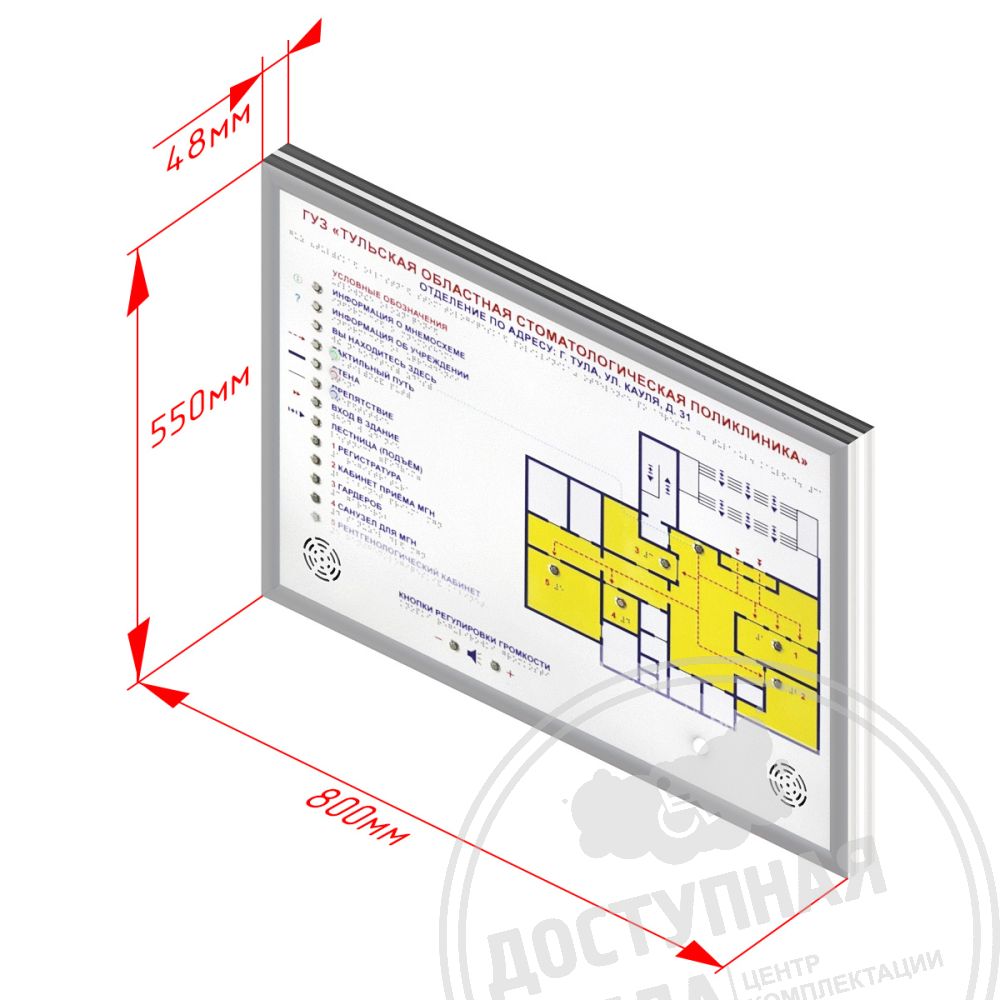

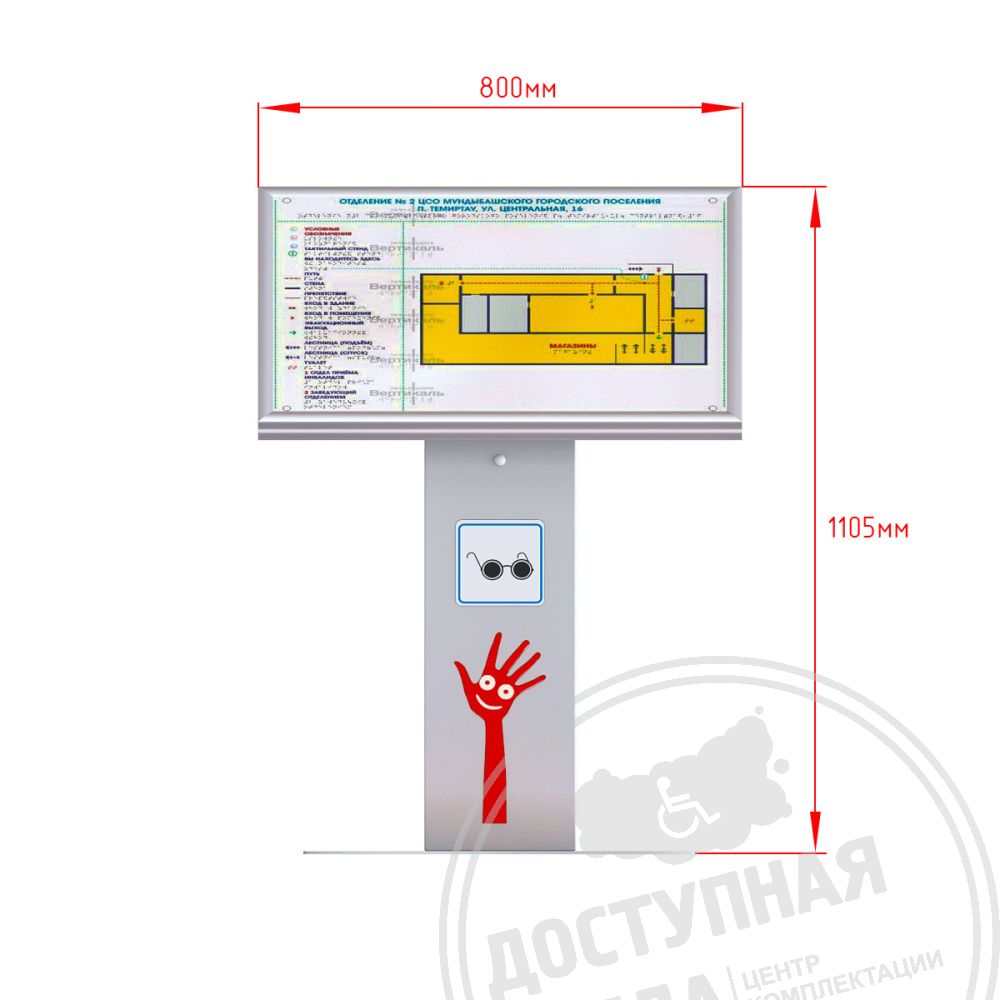

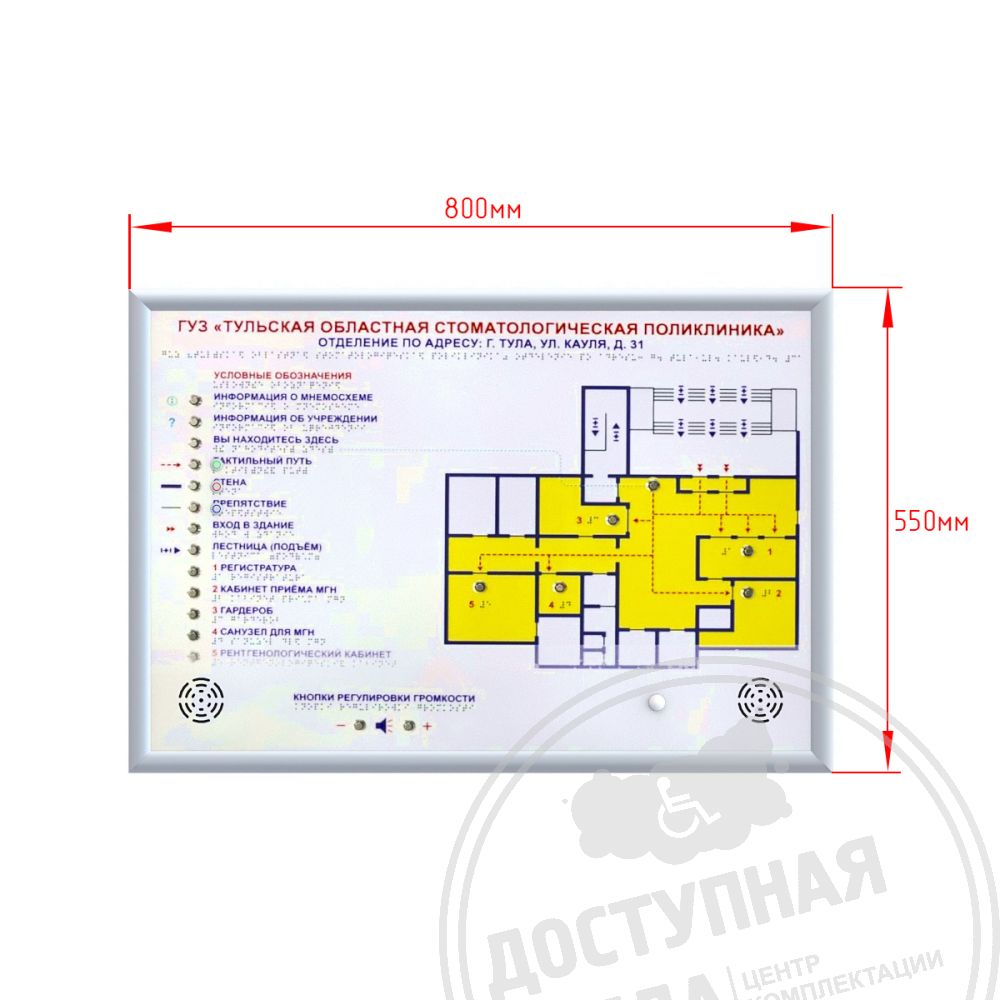

Габаритные размеры ТЗМ: 550х800мм

Размер тактильного поля: 500х750мм

Характеристики:
