Пиктограмма тактильная, звуковая, для инвалидов, со шрифтом Брайля, «Второй этаж»

Соответствие ГОСТ и СП:

п. 6.5.1 ГОСТ Р 51671-2020 Техническими средствами звуковой информации следует дублировать визуальную и тактильную информацию.

п. 6.5.5 ГОСТ Р 51671-2020 Для предупреждения слепых инвалидов в местах массового скопления людей рекомендуется устанавливать звуковые маяки и речевые оповещатели о наличии зоны повышенного внимания на пути движения (изменение направления или пересечение путей движения, опасный участок пути) с возможностью активации по запросу. Приводы их действия следует размещать не ближе 0,8 м от начала зоны повышенного внимания.

п. 6.5.8 ГОСТ Р 51671-2020 Входы на стационарные объекты и основные коммуникационные пути в соответствии с заданием на проектирование могут быть оборудованы системой радиоинформирования и звукового ориентирования.

п. 6.4.2 СП 59.13330.2020 Ручки, рычаги, краны и кнопки различных аппаратов  и прочие устройства, которыми могут воспользоваться инвалиды на креслах-колясках, следует размещать на высоте 0,85-1,1 м от уровня пола, на расстоянии не менее 0,6 м от боковой стены помещения.

п. 6.5.2 СП 59.13330.2020 Технические средства информации и сигнализации, размещаемые в помещениях, предназначенных для пребывания МГН различных групп мобильности, и на путях их движения, должны обеспечивать визуальную, звуковую и тактильную информацию.

п. 8.3.3 СП 59.13330.2020 На входах в медицинские организации для пациентов и посетителей должны быть обеспечены визуальное, тактильное, радио- или звуковое информирование с указанием групп помещений (отделений), в которые можно попасть через данный вход (при наличии нескольких входов).

п. 5.3.2.8 ГОСТ Р 59602-2021 При размещении тактильно-визуальной схемы необходимо обеспечить возможность ее самостоятельного обнаружения слепыми и слабовидящими пользователями. От входа к месту размещения тактильно-визуальной схемы должны быть обустроены радиомодули системы информирования и звукового ориентирования.

Описание:

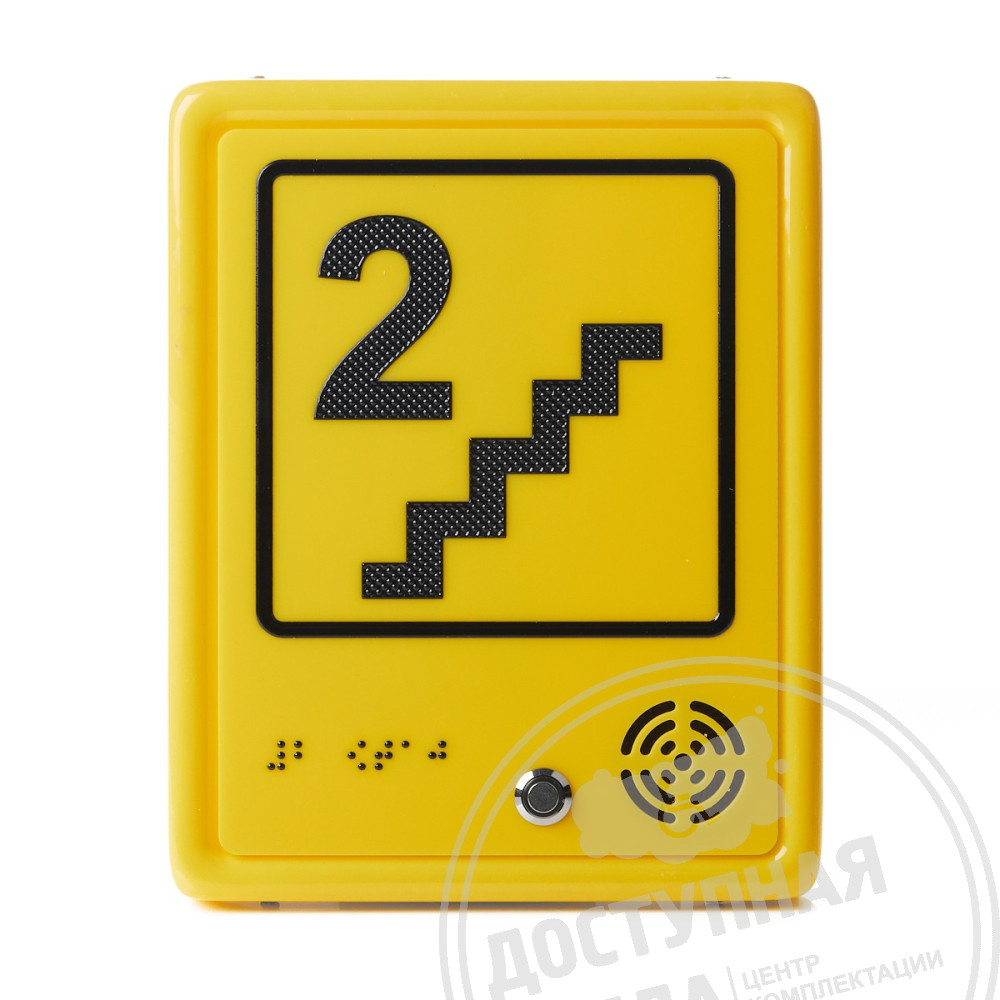

Данная тактильно-звуковая пиктограмма изготовлена из полистирола и предназначена для представления информации визуальным и тактильным способом. Она содержит тактильно-рельефное изображение и информационную зону для описания тактильной информации с использованием шрифта Брайля. Шрифтом Брайля на пиктограмме написано "Второй этаж", также эта информация об этаже продублирована на самой пиктограмме.

Для удобства восприятия информации незрячими людьми, информация дублирована тактильным плоскопечатным способом. Кроме того, пиктограмма оснащена интегрированной системой записи и воспроизведения тифлокомментария, который можно активировать при помощи кнопки, расположенной на внешней части корпуса. Учитывая то, что тактильный указатель устанавливается в местах общественного пользования, кнопка выполнена в антивандальном исполнении и имеет внутреннюю подсветку.

Характеристики:
