Пиктограмма тактильная, звуковая, для инвалидов, со шрифтом Брайля, «Туалет»

Соответствие ГОСТ и СП:

п. 6.5.1 ГОСТ Р 51671-2020 Техническими средствами звуковой информации следует дублировать визуальную и тактильную информацию.

п. 6.5.5 ГОСТ Р 51671-2020 Для предупреждения слепых инвалидов в местах массового скопления людей рекомендуется устанавливать звуковые маяки и речевые оповещатели о наличии зоны повышенного внимания на пути движения (изменение направления или пересечение путей движения, опасный участок пути) с возможностью активации по запросу. Приводы их действия следует размещать не ближе 0,8 м от начала зоны повышенного внимания.

п. 6.5.8 ГОСТ Р 51671-2020 Входы на стационарные объекты и основные коммуникационные пути в соответствии с заданием на проектирование могут быть оборудованы системой радиоинформирования и звукового ориентирования.

п. 6.4.2 СП 59.13330.2020 Ручки, рычаги, краны и кнопки различных аппаратов  и прочие устройства, которыми могут воспользоваться инвалиды на креслах-колясках, следует размещать на высоте 0,85-1,1 м от уровня пола, на расстоянии не менее 0,6 м от боковой стены помещения.

п. 6.5.2 СП 59.13330.2020 Технические средства информации и сигнализации, размещаемые в помещениях, предназначенных для пребывания МГН различных групп мобильности, и на путях их движения, должны обеспечивать визуальную, звуковую и тактильную информацию.

п. 8.3.3 СП 59.13330.2020 На входах в медицинские организации для пациентов и посетителей должны быть обеспечены визуальное, тактильное, радио- или звуковое информирование с указанием групп помещений (отделений), в которые можно попасть через данный вход (при наличии нескольких входов).

п. 5.3.2.8 ГОСТ Р 59602-2021 При размещении тактильно-визуальной схемы необходимо обеспечить возможность ее самостоятельного обнаружения слепыми и слабовидящими пользователями. От входа к месту размещения тактильно-визуальной схемы должны быть обустроены радиомодули системы информирования и звукового ориентирования.

Описание:

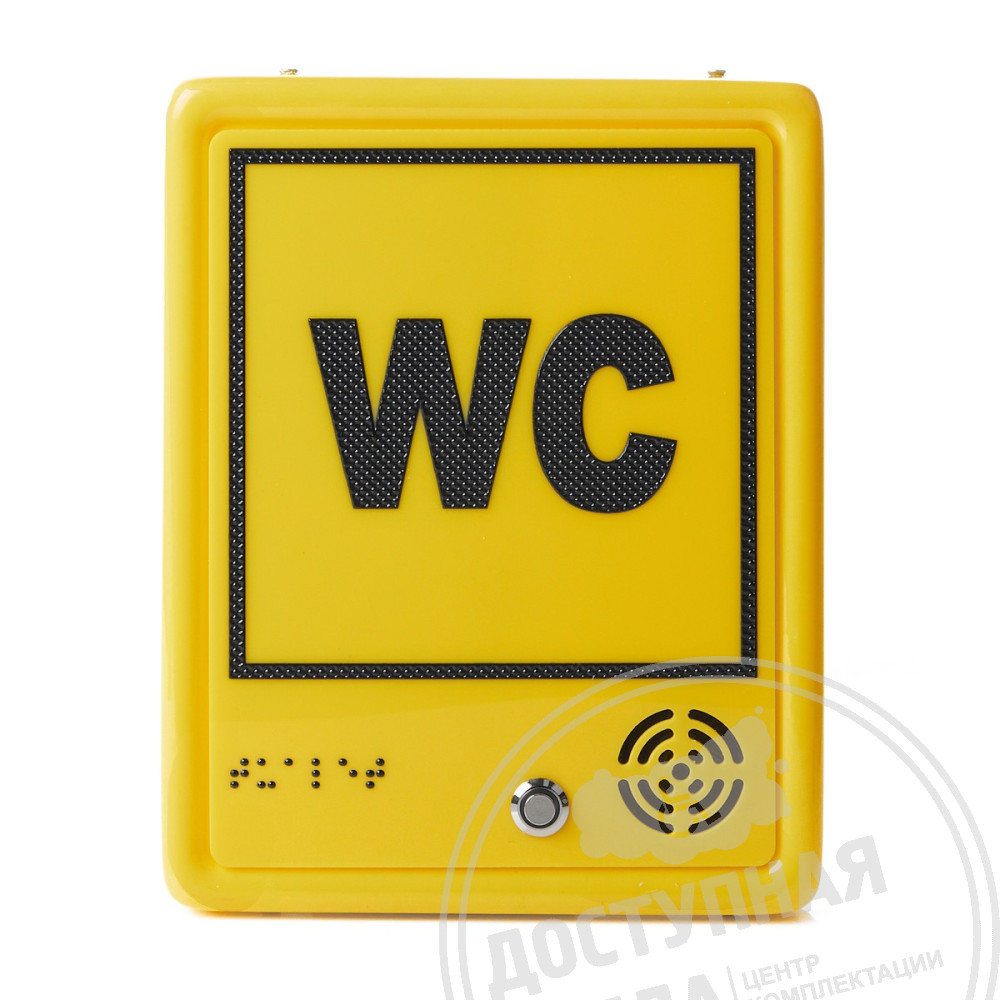

Данная тактильно-звуковая пиктограмма изготовлена из полистирола и предназначена для представления информации визуальным и тактильным способом. Она содержит тактильно-рельефное изображение и информационную зону для описания тактильной информации с использованием шрифта Брайля. На пиктограмме написано "Туалет" шрифтом Брайля, а также изображено соответствующее изображение на самой пиктограмме.

Для удобства восприятия информации незрячими людьми, информация дублирована тактильным плоскопечатным способом. Кроме того, пиктограмма оснащена интегрированной системой записи и воспроизведения тифлокомментария, который можно активировать при помощи кнопки, расположенной на внешней части корпуса. Учитывая то, что тактильный указатель устанавливается в местах общественного пользования, кнопка выполнена в антивандальном исполнении и имеет внутреннюю подсветку.

Характеристики:
