Мнемосхема тактильно-звуковая на антивандальной стойке для открытых территорий

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания)

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

Уличная тактильно-звуковая мнемосхема (ТЗМ) – это запатентованное многофункциональное тифлотехническое средство для ориентации в пространстве слабовидящих и тотально незрячих людей, в том числе не владеющих техникой чтения по системе Брайля, а также других посетителей.

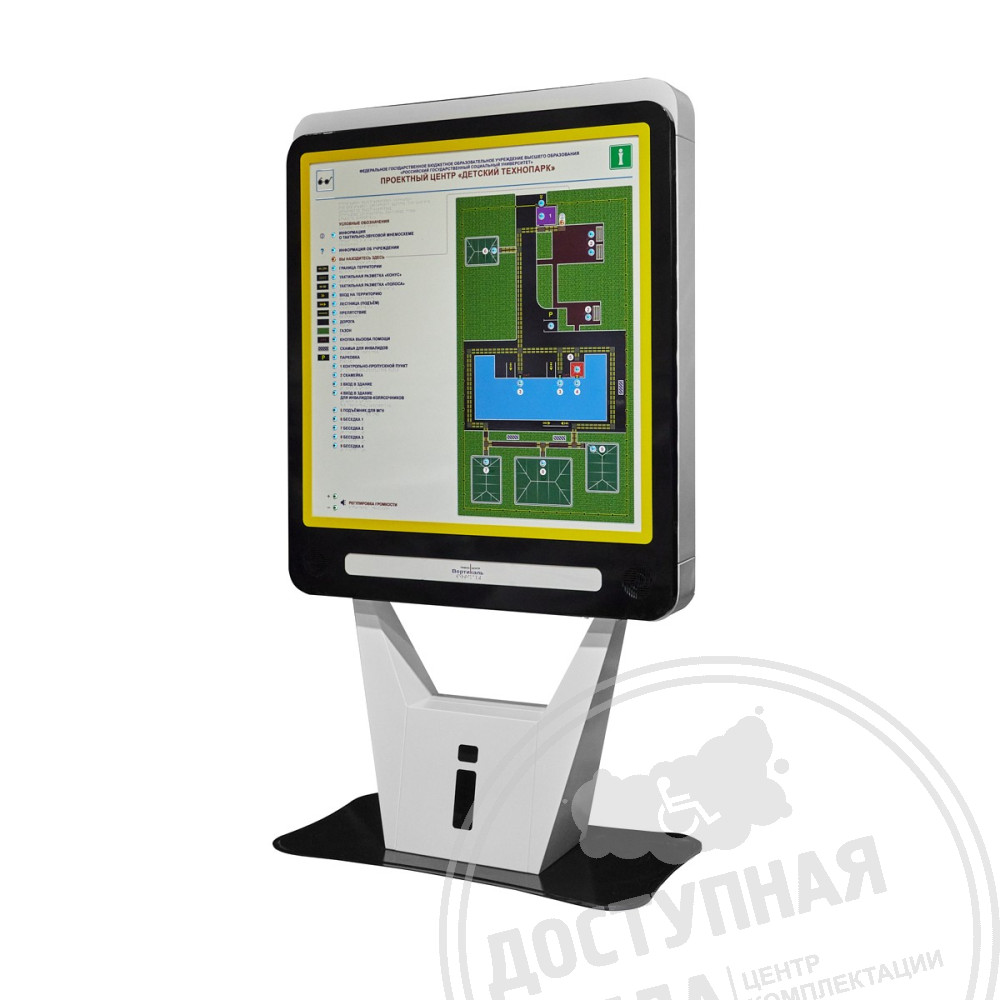

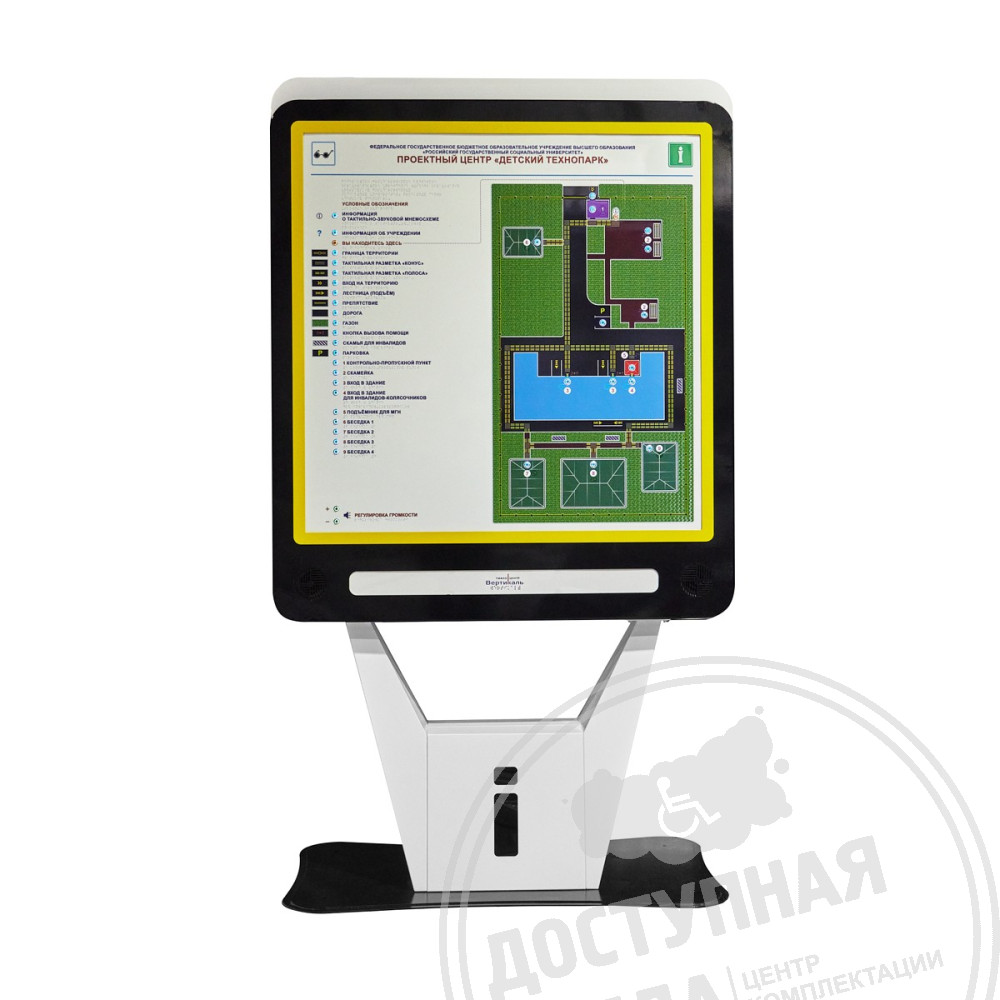

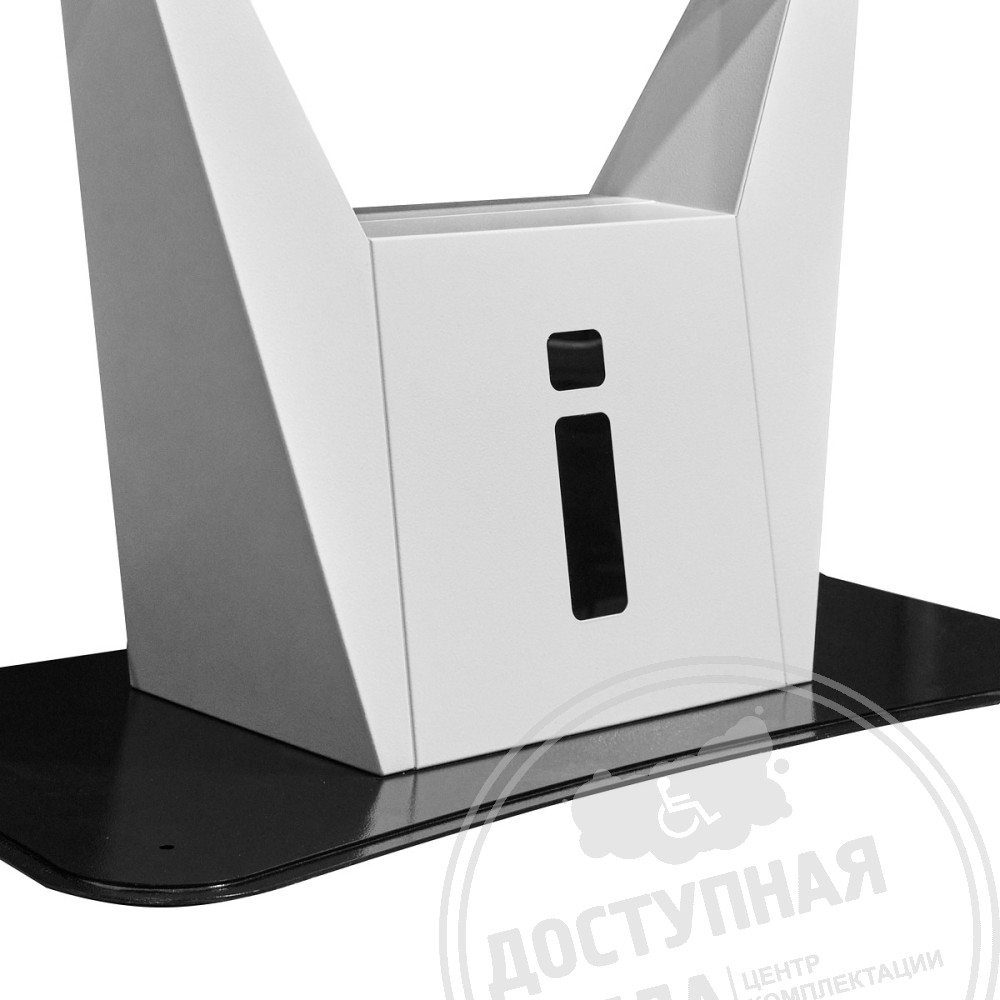

Разработанная в соответствии с требованиями СП 59.13330.2020, ТЗМ представляет собой тактильно-звуковой указатель с планом местности, заключённый в металлический антивандальный корпус, который состоит из утяжеляющей платформы со стойкой.

Преимущества уличной ТЗМ:

• Подходят для всех людей независимо от наличия и вида ограничений по здоровью.
• Долговечны и устойчивы к коррозии благодаря высокопрочной углеродистой стали и порошковому покрытию.
• Устойчивы к погодным условиям.
• Адаптированы к 24 иностранным языкам.
• Подсветка кнопок.
• Изолированная проводка и заземление обеспечивают безопасность и электрозащиту прибора.

Устройство является уникальной разработкой Тифлоцентра «Вертикаль» и не имеет аналогов в России. Оно защищено действующим патентом, отвечает всем нормативным требованиям и производится в соответствии с госпрограммой «Доступная среда».

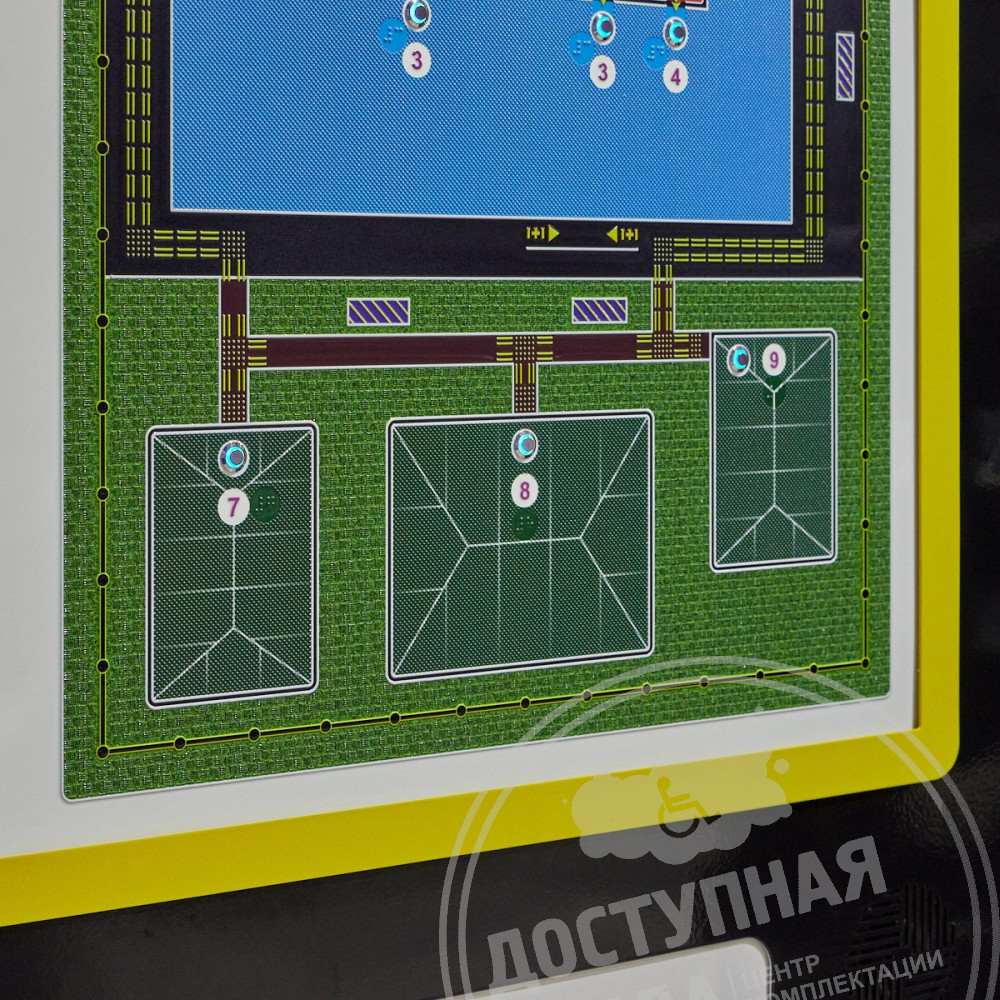

Отличительной особенностью прибора является то, что информация представлена визуальным и тактильным способом с плоскопечатным дублированием. С учётом особенностей восприятия слабовидящими людьми рамка говорящей мнемокарты окрашена в контрастный ярко-жёлтый цвет.

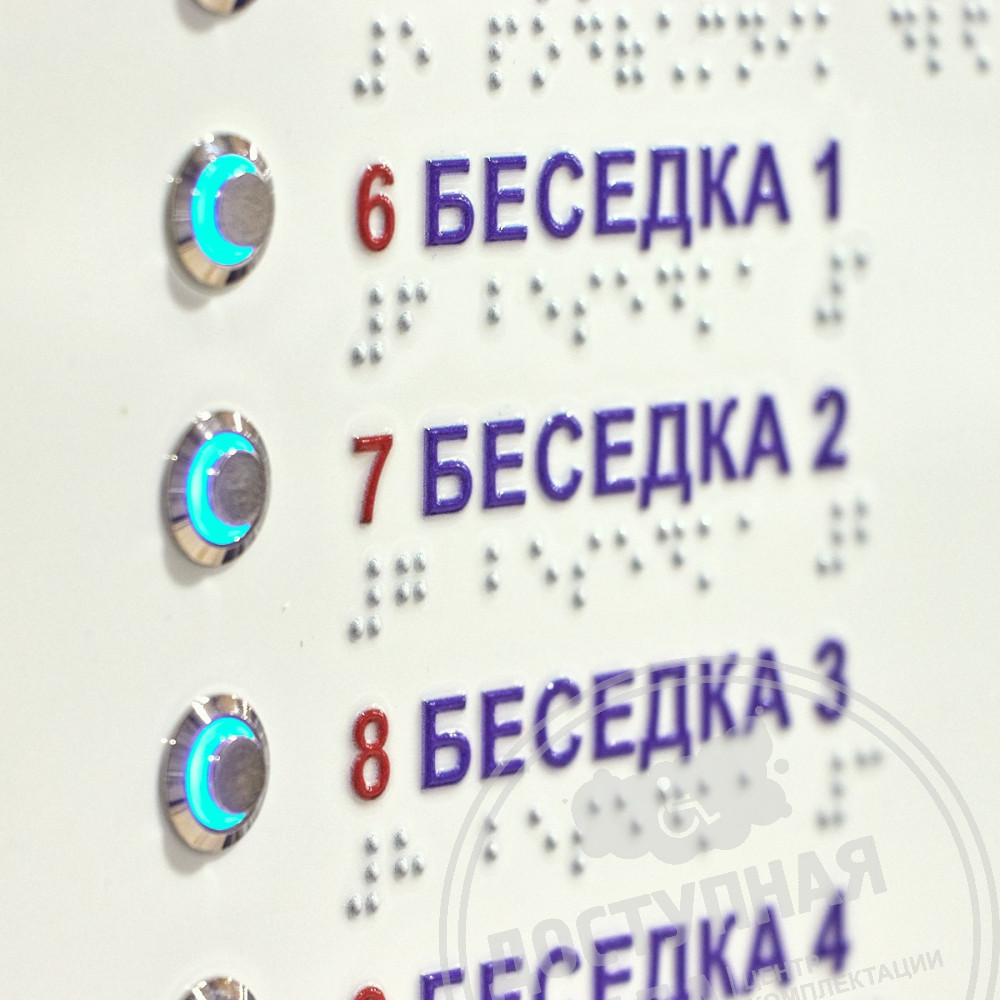

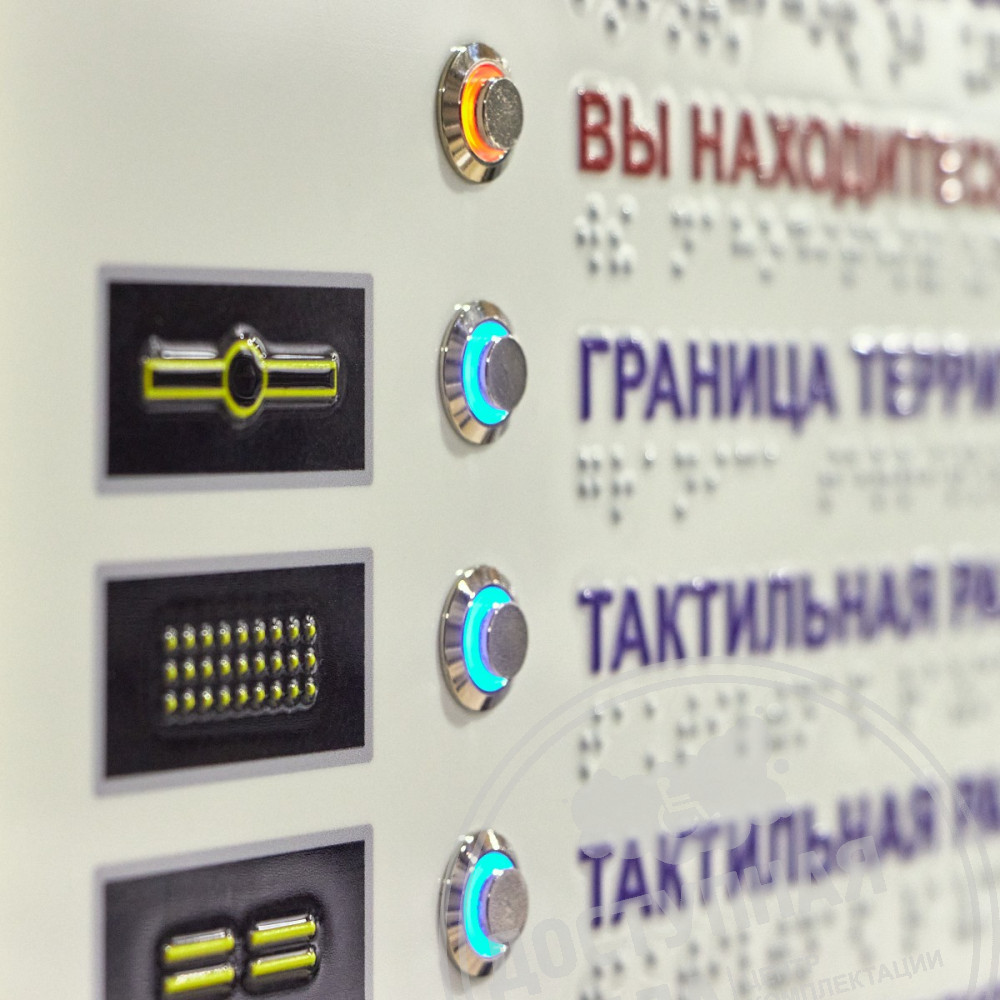

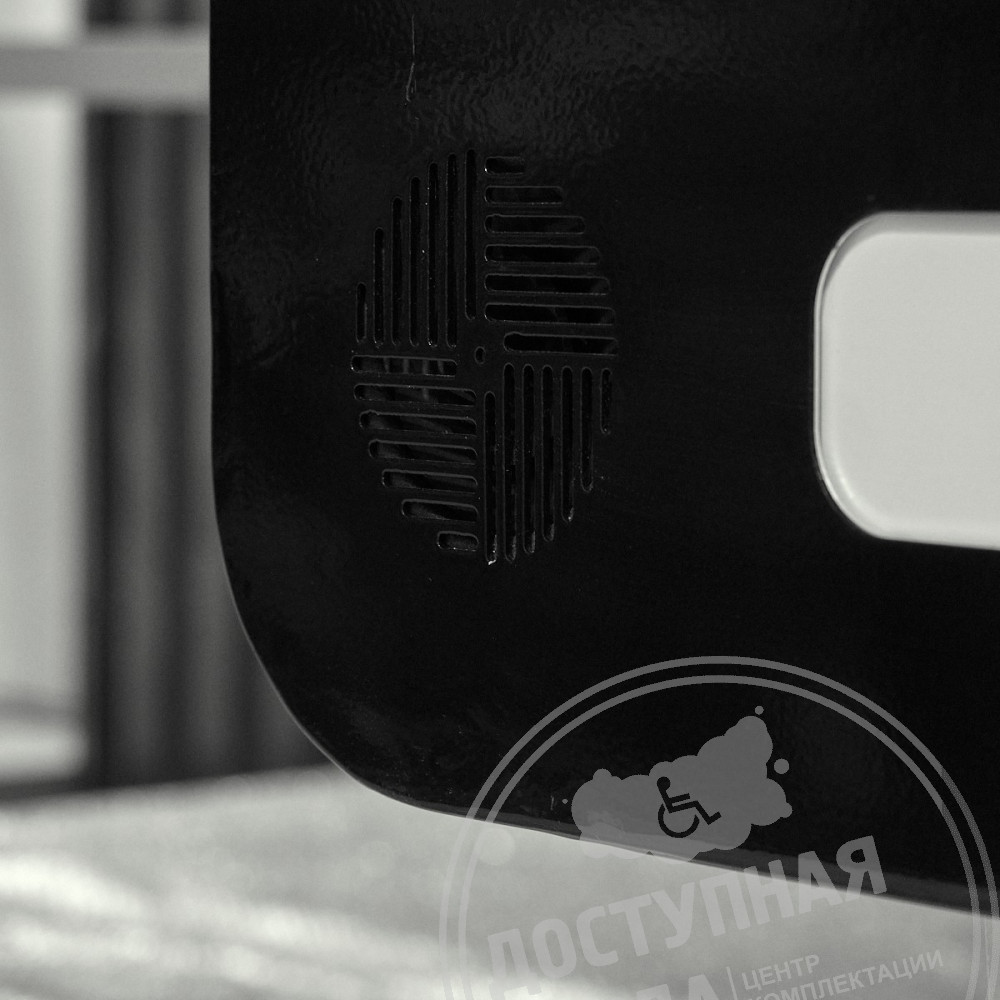

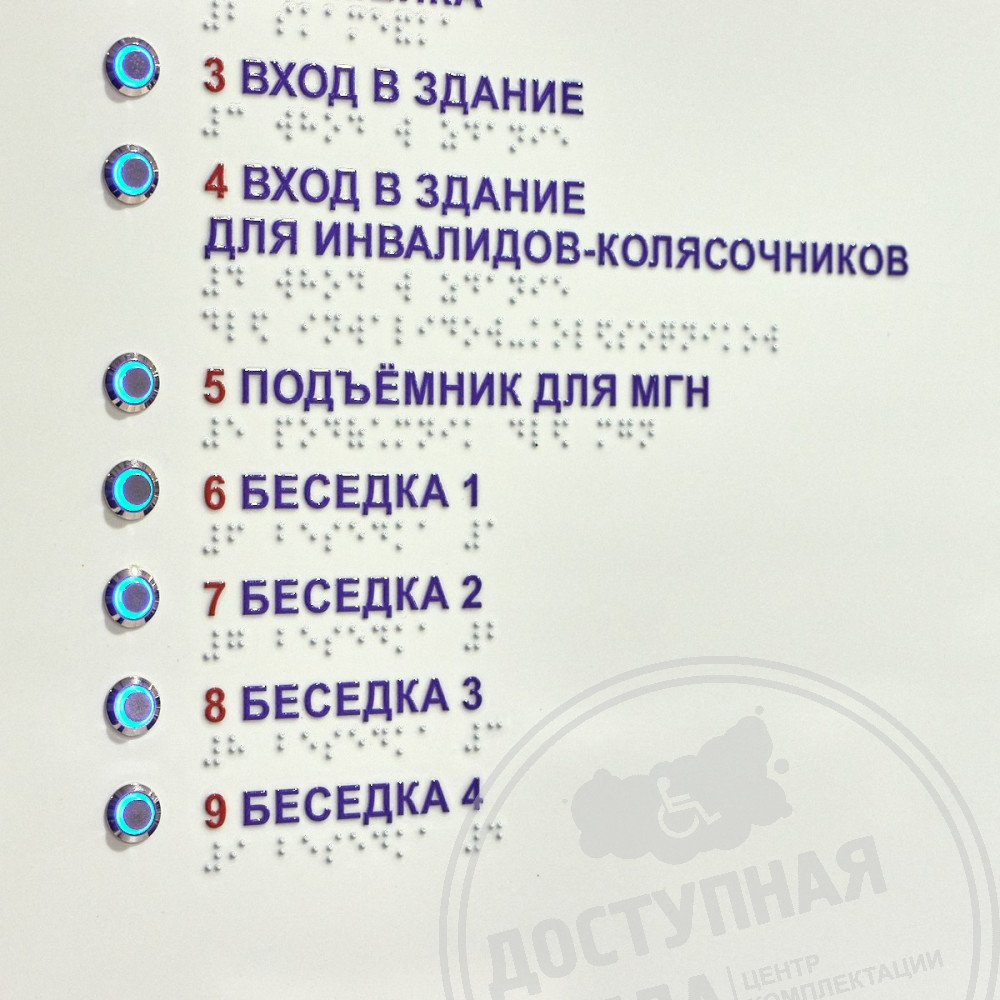

Кроме того, мнемосхема оснащена интегрированной системой воспроизведения тифлокомментариев, которые можно активизировать отдельно для каждого объекта на плане. Заранее записанные тифлокомментарии включаются посредством кнопки, всего устройство способно озвучивать до 40 каналов через встроенные динамики.

В процессе воспроизведения звуковую информацию можно останавливать, воспользовавшись кнопками «пауза» и «продолжение воспроизведения».

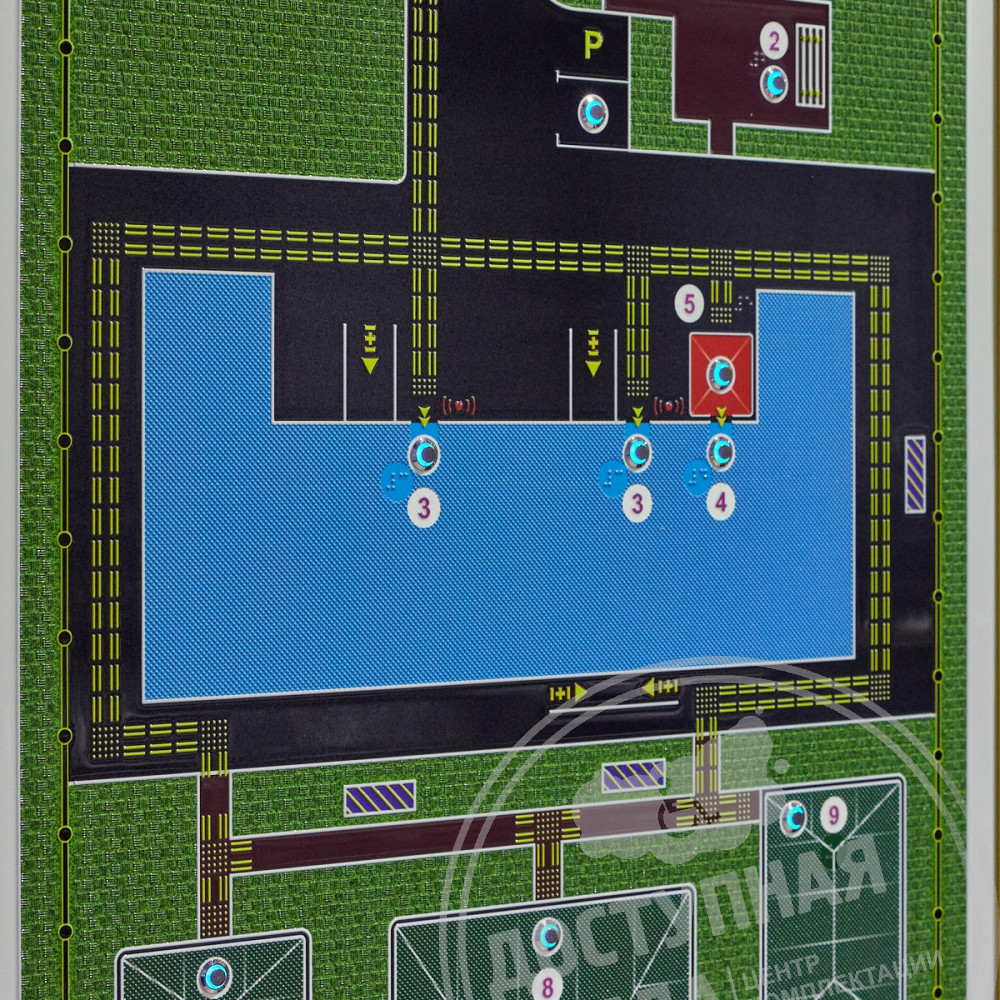

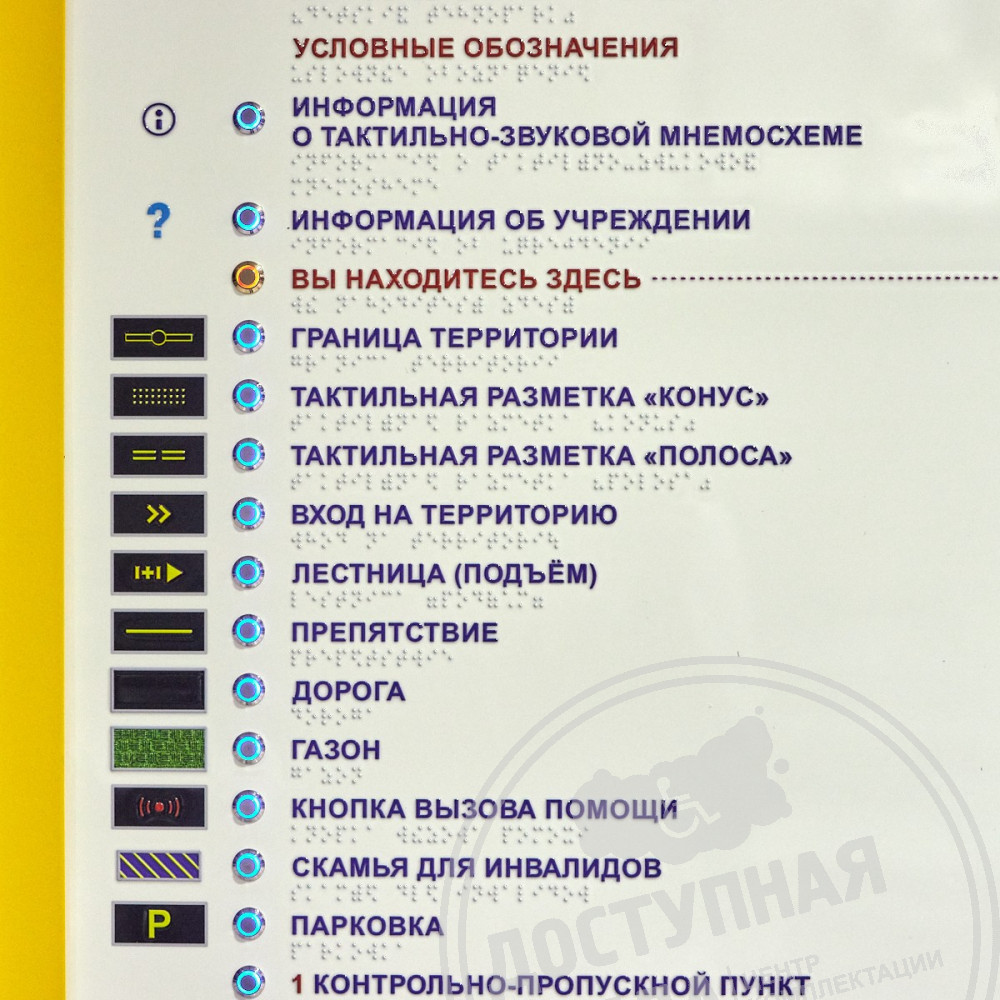

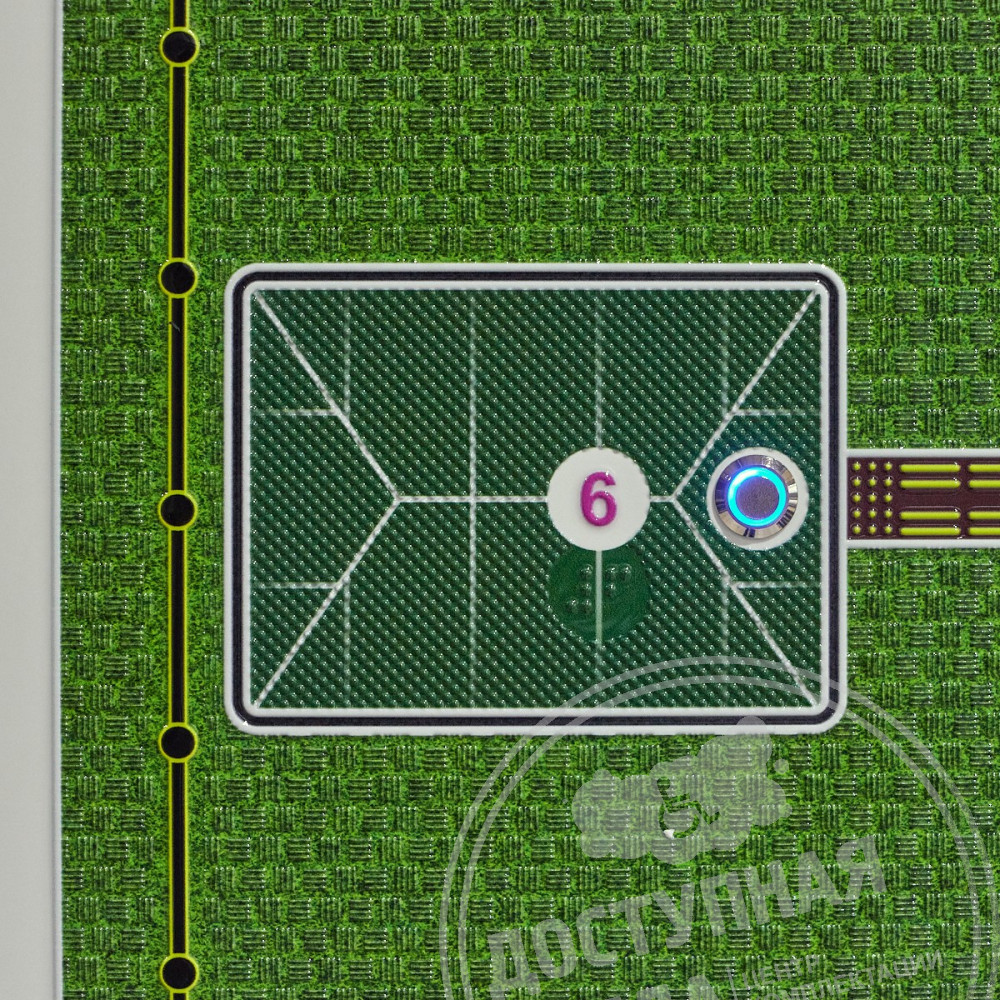

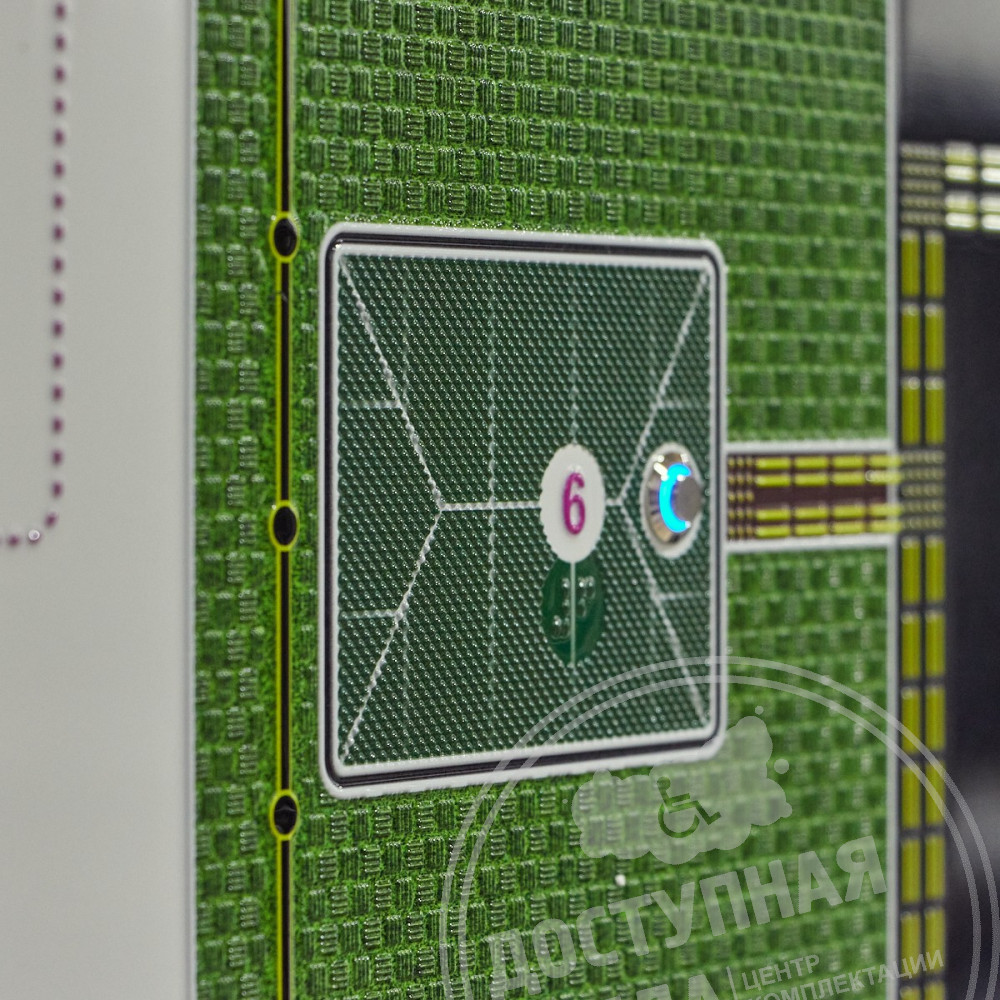

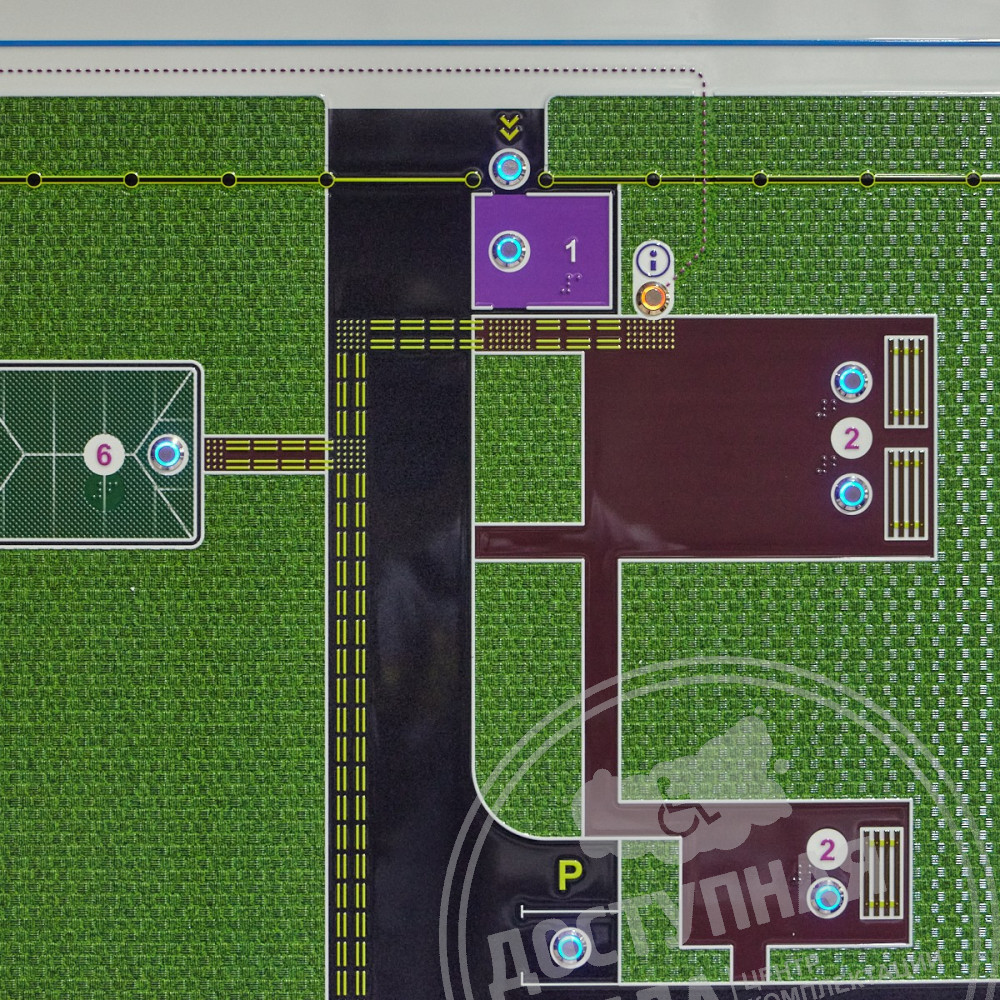

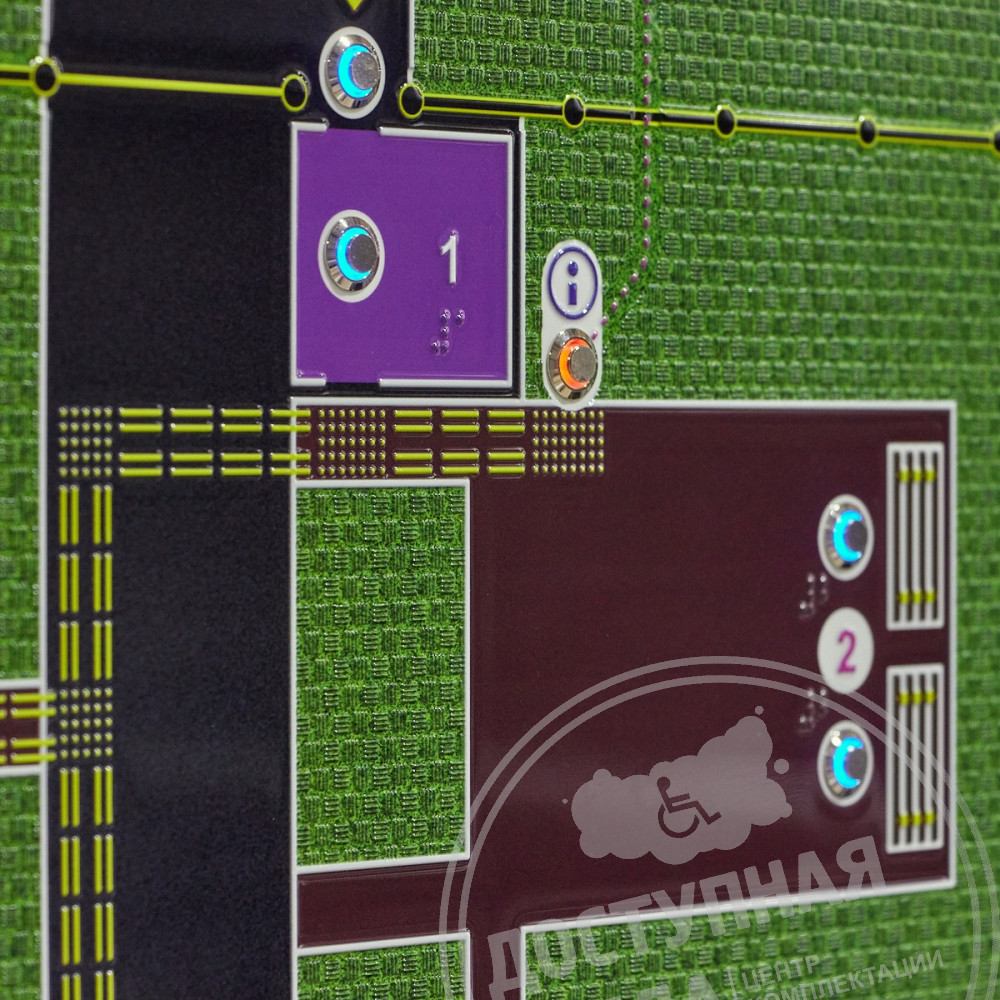

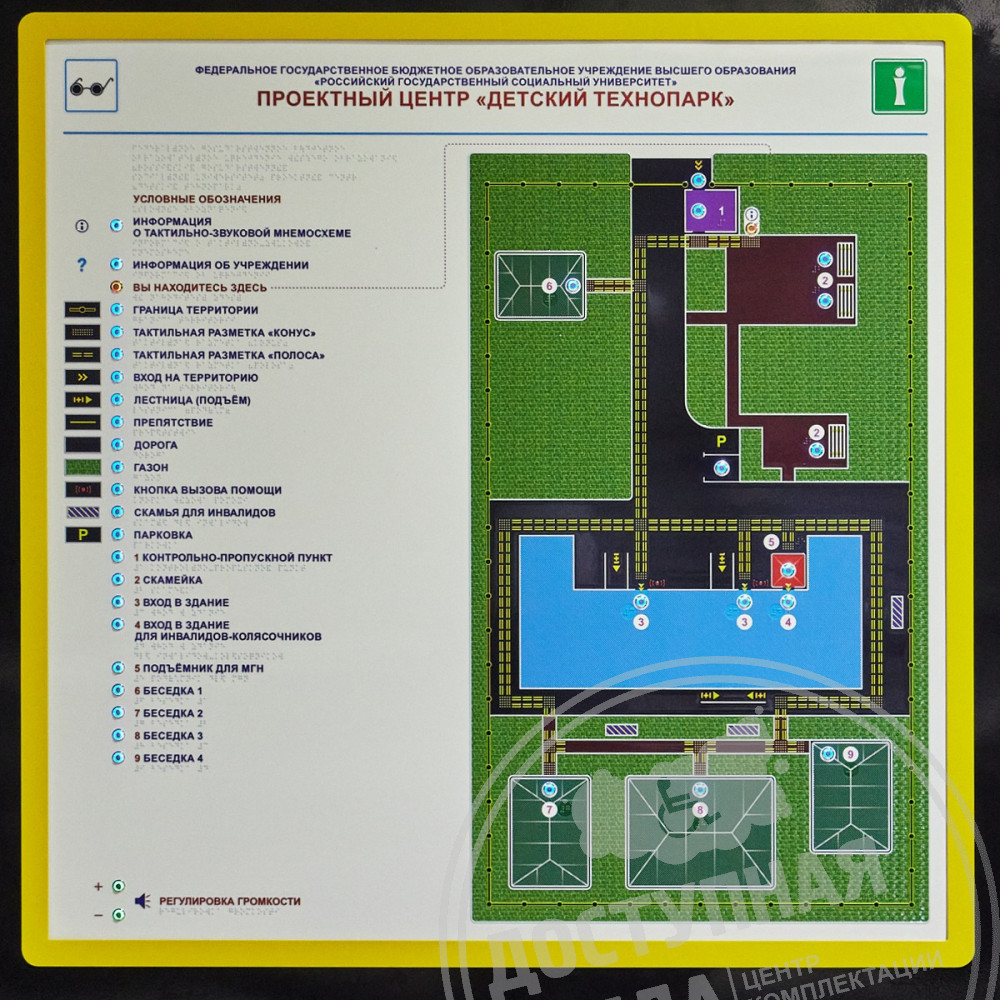

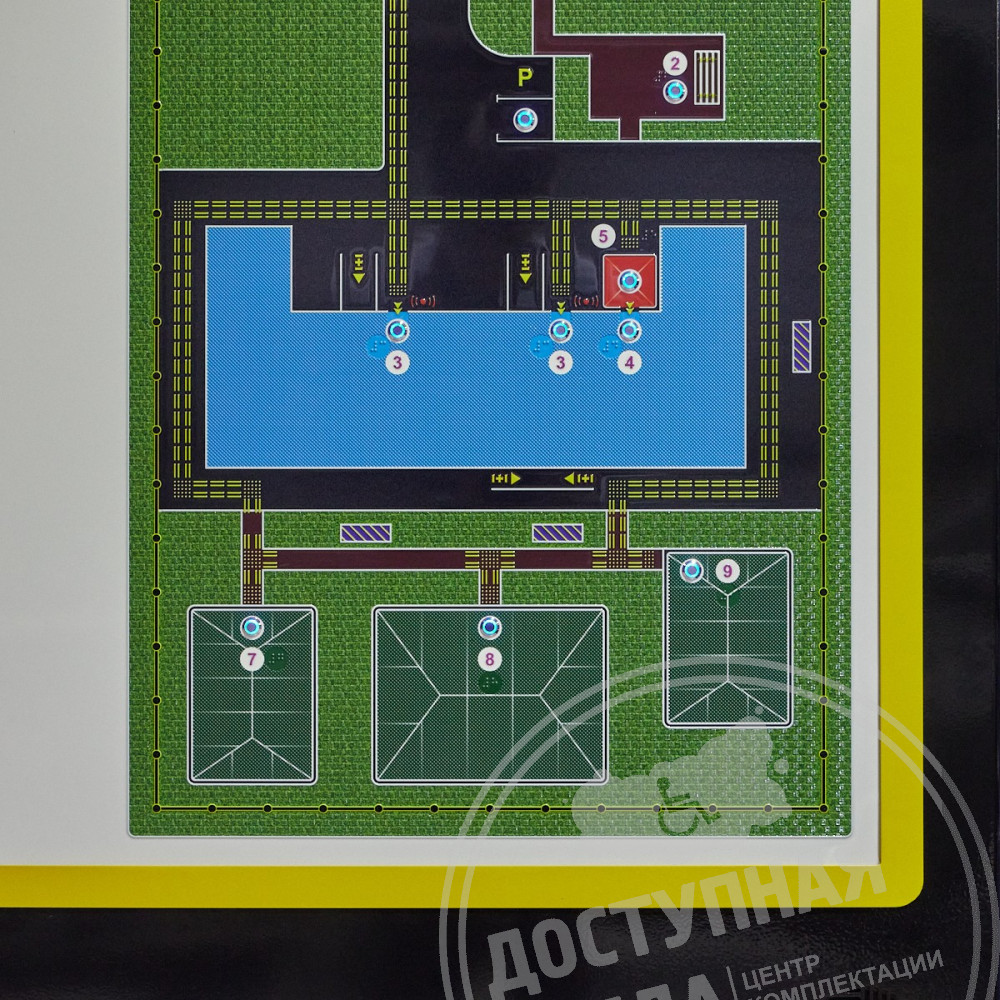

На рельефно-графическом плане местности обозначены все объекты и препятствия на пути слабовидящего человека. Предусмотрены участки с системой Брайля и зоны для пользователей, не читающих брайлевский шрифт. Таким образом, говорящая мнемосхема от Тифлоцентра «Вертикаль» не требует специальных навыков для использования.

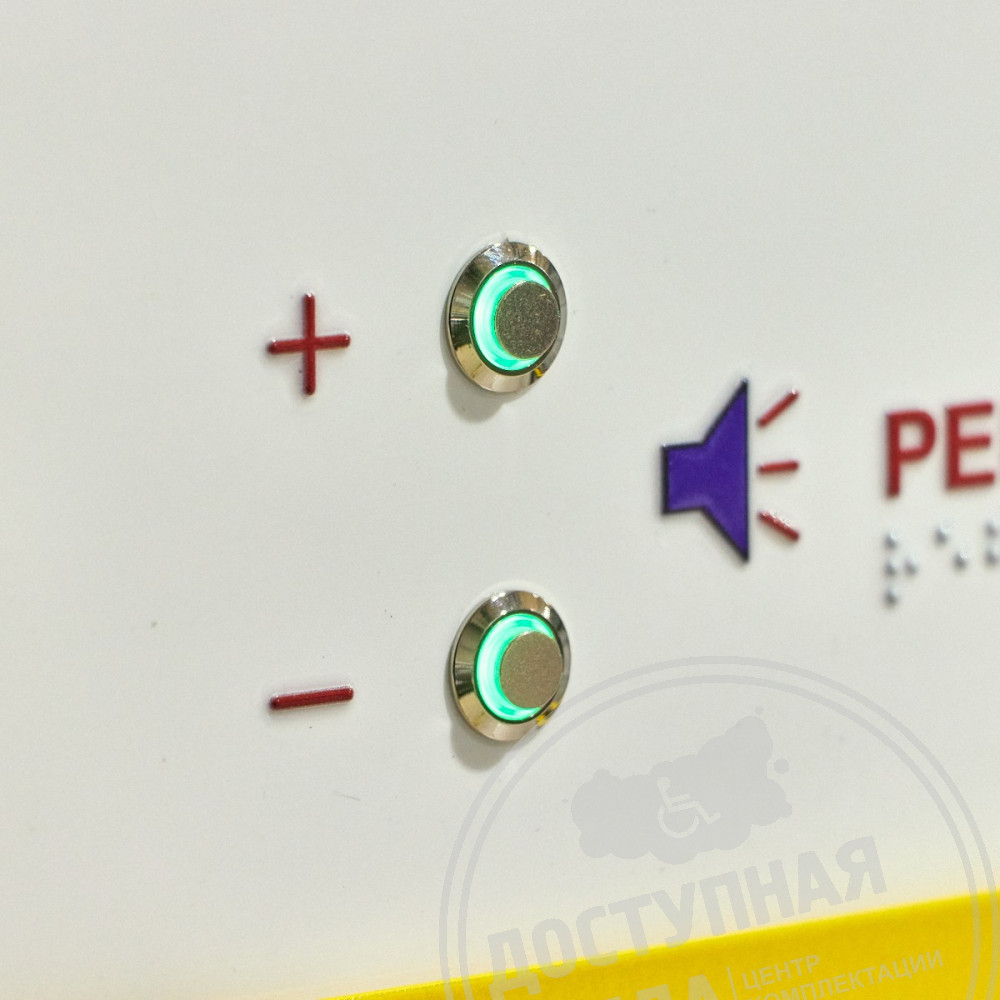

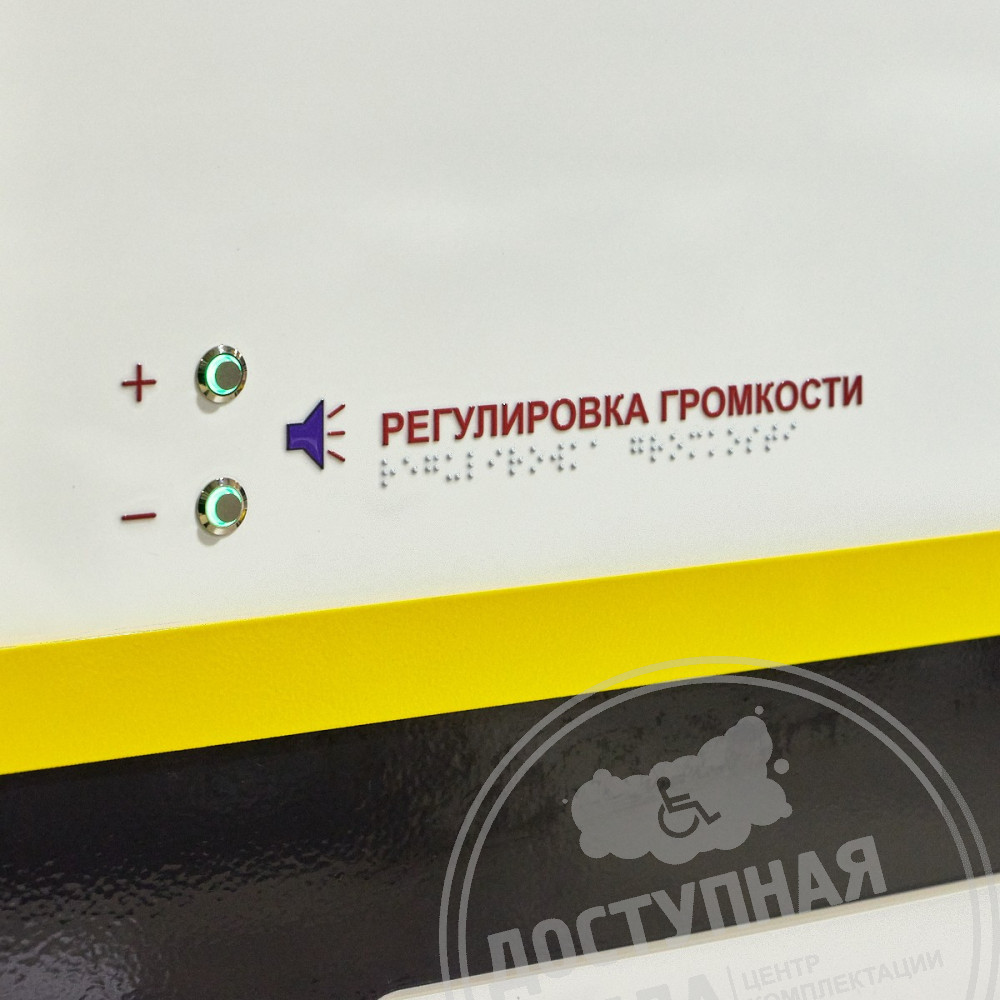

Прибор работает от электросети 220V. Устройство оснащено регулировкой звука, портом для карты памяти, а также «тестовой» кнопкой проверки работоспособности. Вся внутренняя панель управления скрыта от несанкционированного вмешательства за металлической дверцей.

Приобретая продукцию, выполненную на производстве Тифлоцентра «Вертикаль», вы получаете специальный паспорт, подтверждающий, что изделие прошло проверку и признано годным к эксплуатации.

Тактильно-звуковая мнемосхема для улицы – это отличное решение для адаптации мест общественного пользования. Воспользоваться таким устройством может каждый – в этом и состоит главный принцип построения безбарьерной среды.
