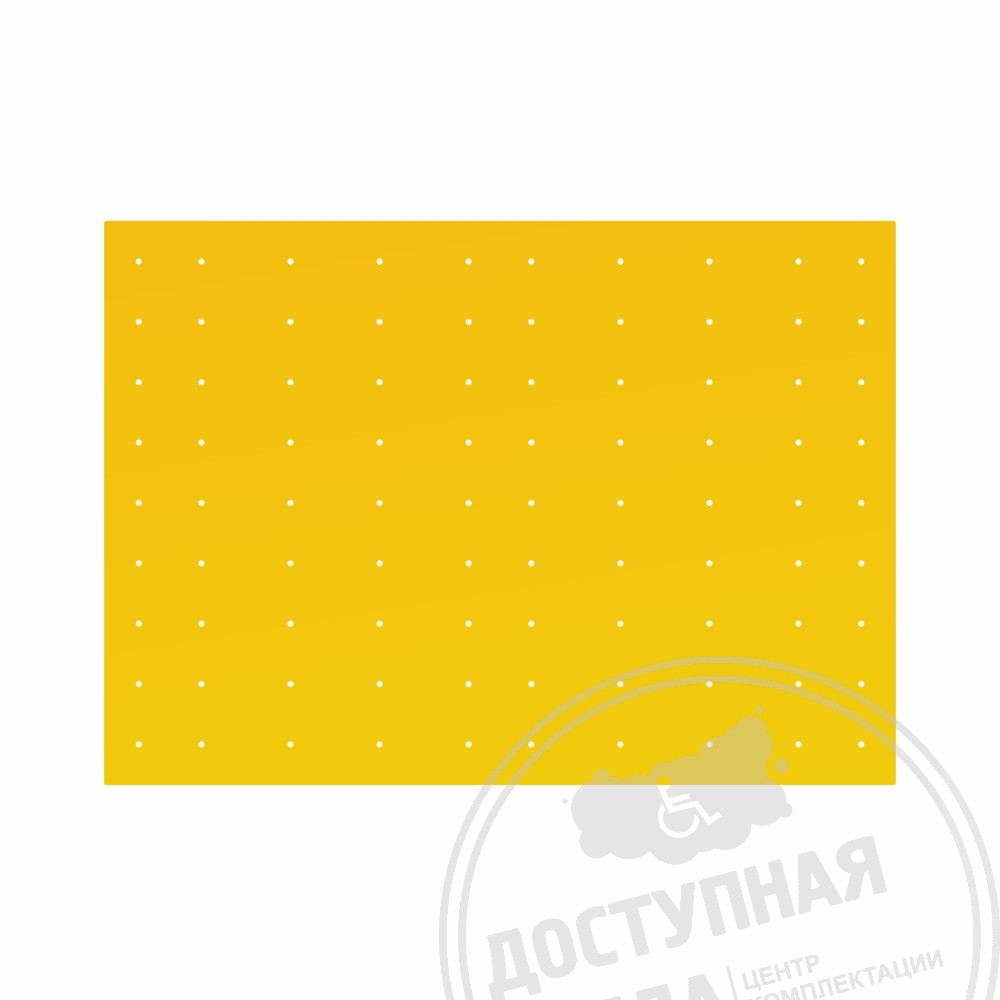

Трафарет для установки индикаторов посредством сверления, 570x800x3мм

Соответствие ГОСТ и СП:

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

Трафарет предназначен для монтажа индикаторов в прямом расположении следующими способами крепления: приклеивание, укладка на самоклеющуюся основу. Служит для ориентирования незрячего человека в месте получения определенной услуги.

Преимущества:

• Упрощает монтаж тактильных индикаторов
• Позволяет установить индикаторы по ГОСТ
• Возможность многоразового использования

Трафарет выдерживает все требования нормативной документации при укладке тактильных наземных указателей.

Характеристики:

• Тип тактильной зоны: «Полоса, прямое расположение»
• Размер трафарета: 570х800 мм
• Тип индикатора: полоса Р20х290 мм
• Метод монтажа: сверление
