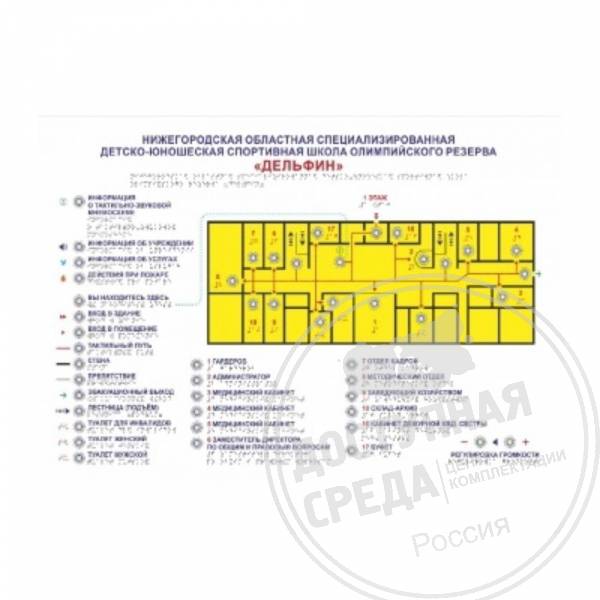

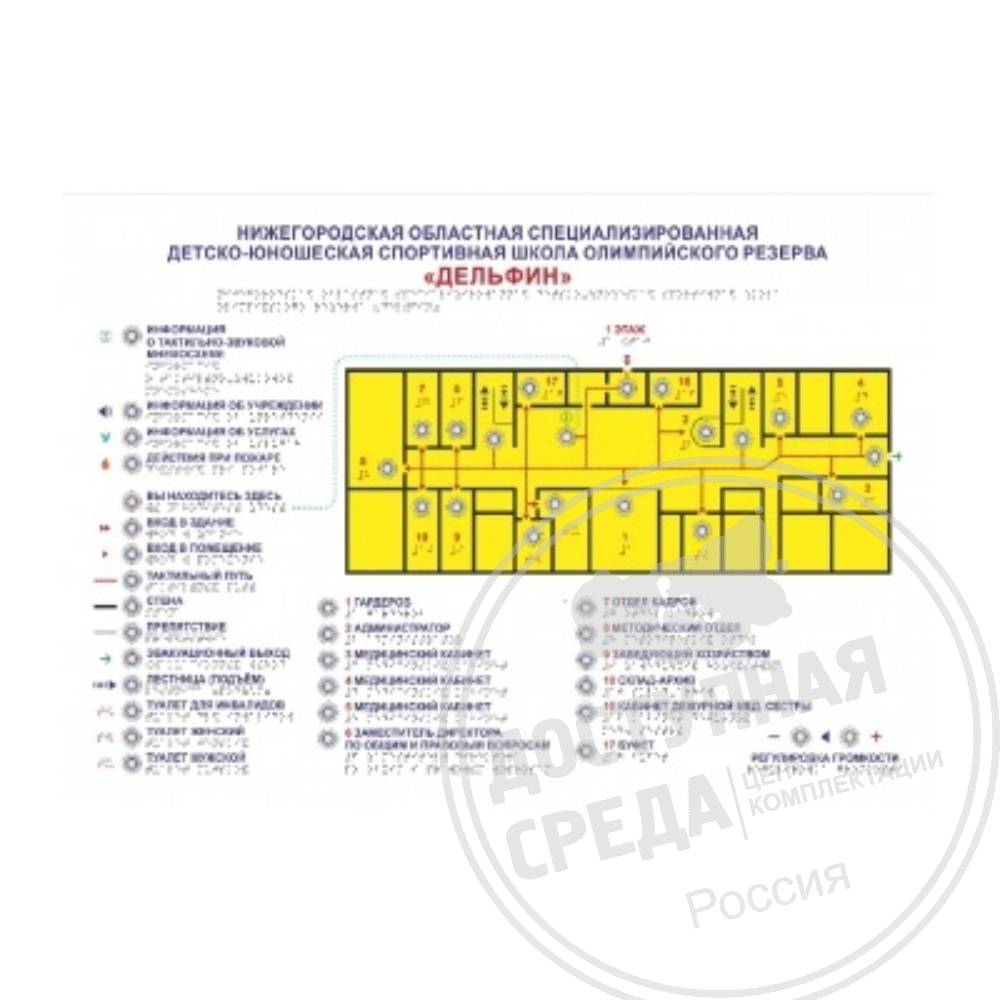

Тактильная мнемосхема для МГН со звуковой поддержкой (А5)

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания)

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

Должна представлять собой комплексную звуковую тактильную мнемосхему объекта, предназначенную для информирования, безопасности и ориентации в пространстве человека с нарушениями зрения.

На тактильной поверхности должны быть расположены кнопки информационно-звуковой поддержки, при нажатии на которые воспроизводятся звуковая дорожка к тактильному рельефу, позволяющая слабовидящему или незрячему человеку воспринять информацию об объекте или месте за который этот канал отвечает:

• о их пространственном положении относительно ближайших линейных объектов, сориентированного по сторонам света
• о прилегающей территории, возможных препятствиях и сложностях находящихся на пути движения незрячего человека
• описание находящихся в шаговой доступности объектов инфраструктуры
• описание маршрута движения и возможных препятствий

Тактильная поверхность (лицевая сторона):

• Должна сочетать в себе, как плосковыпуклые элементы, так и надписи, выполненные шрифтом Брайля. Наименование объектов должны быть прописаны Кириллицей и дублироваться шрифтом Брайля-наличие.
• Шрифт текста – по согласованию с Заказчиком.
• Размер шрифта должен быть пропорционально объему текста и размеру нанесенного изображения.
• Надписи шрифтом Брайля должны быть выполнены: комбинацией рельефных точек высотой не менее 1 мм и не более 2 мм.
• Цвет тактильных надписей шрифта Брайля (рельефных точек) – прозрачный (бесцветный) высотой не менее 1 мм и не более 2 мм
• Материал тактильной поверхности: полиметилметакрилат не менее 8 мм и не более 10 мм.
• Размер тактильной поверхности тактильно-звуковой мнемосхемы включая звуковые каналы: по согласованию с Заказчиком
• Тактильный указатель должен быть изготовлен в соответствии с действующими ГОСТ и СНиП
• Изображение отдельного элемента символа на носителе данных должно выполняться без разрушения (разрыва).

Корпус тактильной мнемосхемы:

• Материал: антивандальный композит
• Класс защиты: не менее IP65
• Размеры: по согласованию с Заказчиком
• Цвет корпуса: по согласованию с Заказчиком
• Диапазон рабочих температур: [от - 40 до + 80]* градусов Цельсия
• Напряжение питания: [220]*v;
• Потребляемая мощность: не более 150 Вт
• Звуковая поддержка:
• Каждый звуковой канал должен иметь отдельную тактильную кнопку-активатор на лицевой стороне тактильной мнемосхемы, при нажатии на которую воспроизводится звуковое сообщение длинной не более 60 секунд.
• Голос диктора озвучивающий звуковой канал должен быть записан в профессиональной студии звукозаписи, при воспроизведении не иметь посторонних шумов и звуков, а так же должен быть четко различаем для слабовидящего человека.
• Количество звуковых каналов: не менее 120 шт.
• Количество кнопок активации каналов: не менее 120 шт.
• Кнопка-активатор должна иметь округлую форму диаметром не менее 22 мм и не более 28, а так же собственную LED подсветку по кругу.
• Долговечность: не менее 1 000 000 нажатий
• Температурный диапазон: [-20 до +20]* по Цельсию.
• Диапазон частот: не более 80 Гц не менее 16000 Гц
• Звуковое давление: [0-85]* дБ
• Резонансная частота : не более 120 Гц
• Мощность [20 Вт RMS, 30 Вт пиковая]*
• Дисперсия: [76 градусов (4 кГц)]*
• Температурный диапазон работы мнемосхемы - не менее минус 35 и не менее 55 градусов Цельсия
• Запись звуковой информации: FLASH карта.
• Метод крепления тактильной мнемосхемы для МГН с звуковой поддержкой настенный - наличие.

В комплект должны входить:

• крепежный набор для крепления.

Эскиз предварительно должен согласовывается с Заказчиком.

Тактильная звуковая мнемосхема должна быть оборудована встроенным модулем беспроводной системы вызова помощника со стационарным приемником.

Рабочая частота – [433,92МГц]* (разрешенный в РФ частотный диапазон).

Гарантия не менее 12 месяцев.
