Тактильно-звуковая мнемосхема 820х620 мм с наклонной стойкой

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч ных особенностей здания)

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лифтовых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п. 6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

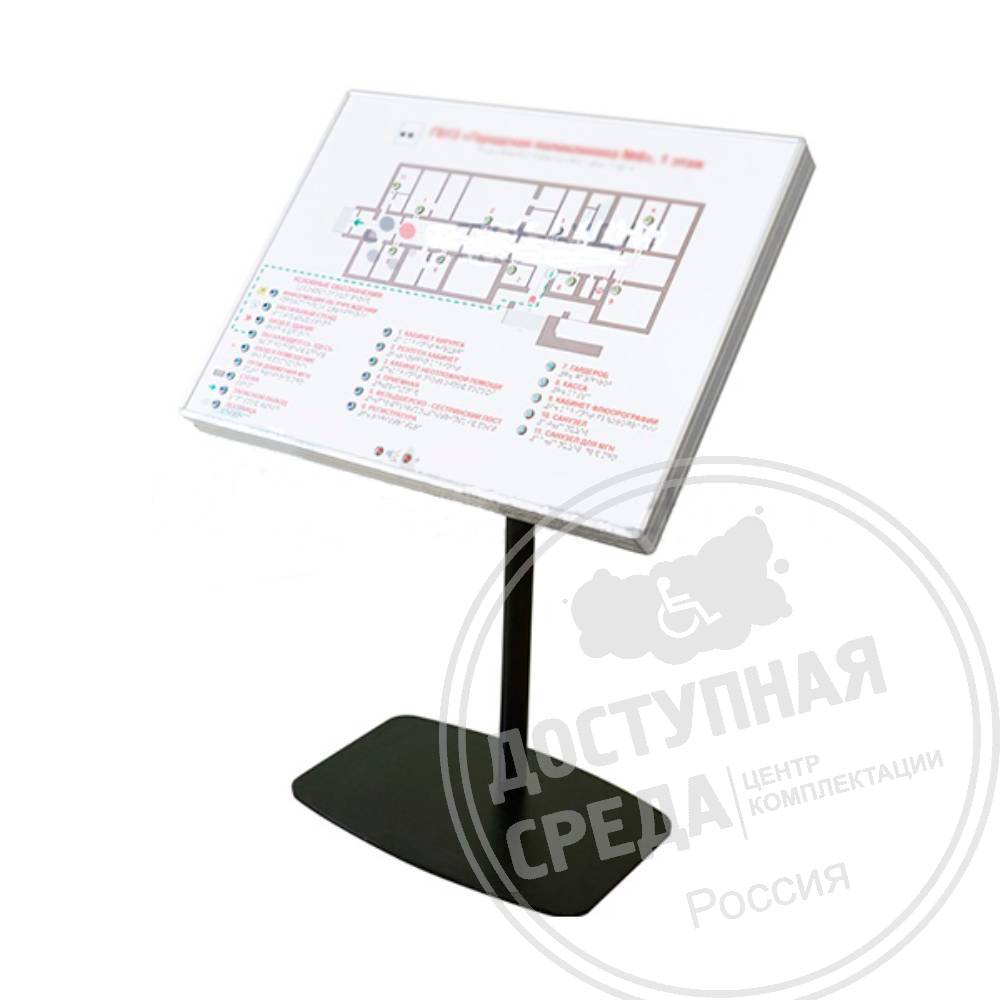

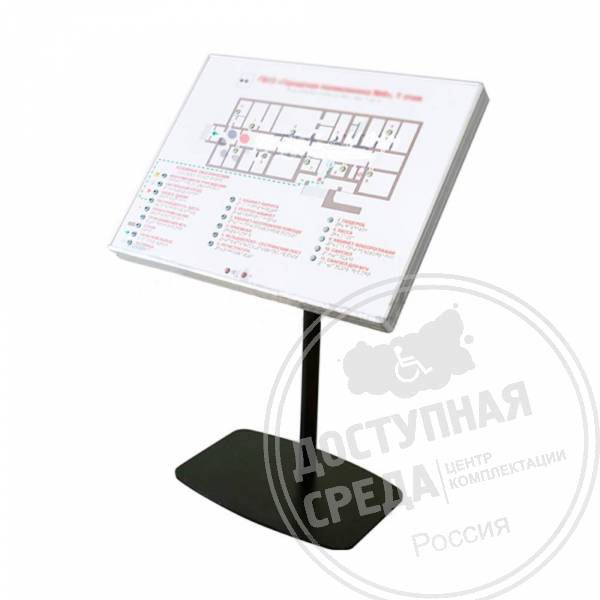

Рельефно-голосовая мнемосхема состоит из стенда с изображением мнемосхемы и конференц-стойки, на которой закреплён стенд. Устройство имеет цветное рельефное изображение, обеспечивающее передачу информации как визуально, так и тактильно.

На лицевой стороне стенда изображена тактильная мнемосхема с установленными светящимися кнопками. Внутри устройства размещены плата электронная устройства, блок питания, звуковые колонки и индукционная петля, которые обеспечивают передачу информации путём звукового оповещения, и методом магнитной индукции для слабослышащих.

Также в мнемосхему встроен датчик движения, при приближении к которому посетитель будет слышать координирующее звуковое сообщение. Для облегчения нахождения пользователем, устройство поддерживает связь по радиоканалу, подавая звуковое сообщение при сигнале, поступившем от кнопки информационной доступности.

Технические характеристики

• Напряжение питания   220 В, 50 Гц;
• Потребляемая мощность  –   60 Вт;
• Количество аудио-колонок –2;
• Максимальный уровень звукового давления  -  60 дБ;
• Максимальное количество аудиосообщений –  64;
•  Количество поддерживаемых языков – 3;
• Возможность смены звуковых сообщений пользователем;
• USB-разъём для программирования;
• Цифровая регулировка громкости;
• Подсветка кнопок;
• Подсветка кнопки на плане размещения помещений при нажатии соответствующей кнопки из информационного списка;
• Материал табло – ПВХ пластик;
• Рельефное полноцветное изображение;
• УФ-отверждаемый тактильный рельеф;
• Индукционная петля обеспечивающая передачу аудиоинфомации для слабослышащих;
• Максимальная напряжённость магнитного поля (на расстоянии 0,5 м при частоте тестового сигнала 1 кГц)  –  400 мА/м;
• Встроенный датчик движения;
• Возможность звукового оповещения при приближении к мнемосхеме;
• Беспроводная кнопка активации звукового сообщения;

• Габаритные размеры беспроводной кнопки активации (ШхВхГ) – (124х124х22)мм;

• Частота радиоканала беспроводной активации – 433,92МГц (разрешенный в РФ частотный диапазон);

• Стандарт крепления VESA 100х100;

• Габариты без стойки (ШхВхГ) - (820х620х60) мм;

• Регулировка угла поворота вокруг вертикальной оси от 0° до 360°;

• Регулировка угла наклона относительно вертикальной оси от 0° до 90°;

• Регулировка высоты стойки от 700 мм до 1200 мм;

• Габариты со стойкой в сложенном состоянии (ШхВхГ) - (820х1010х400) мм;

• Габариты опорной плиты (ШхГ) – не менее (600х400) мм;

• Масса без стойки – 10 кг;

• Масса со стойкой – 27 кг.
