Полоса тактильная, комбинированная, с противоскользящей вставкой, без штифта, 5х35х290, H-5мм, I-0мм, AISI304/PL, желтый (направление движения, зона получения услуг)

Соответствие ГОСТ и СП:

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

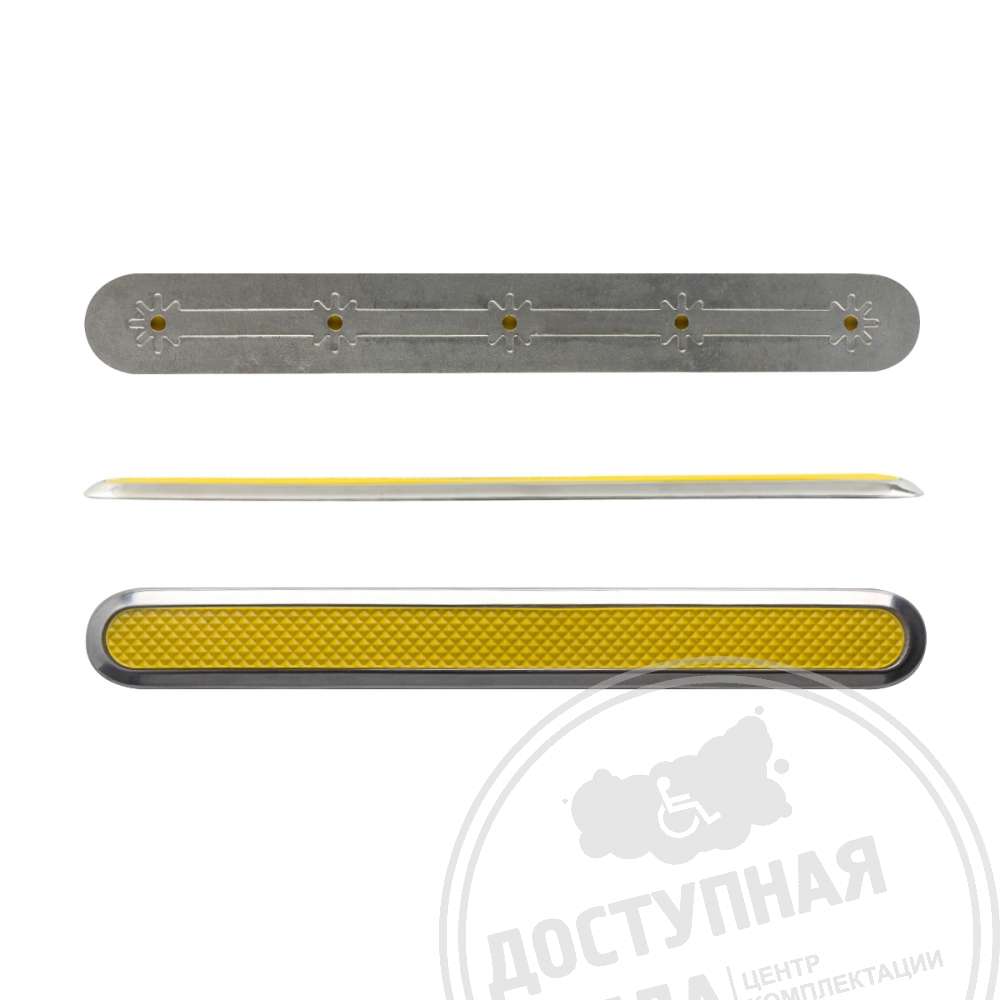

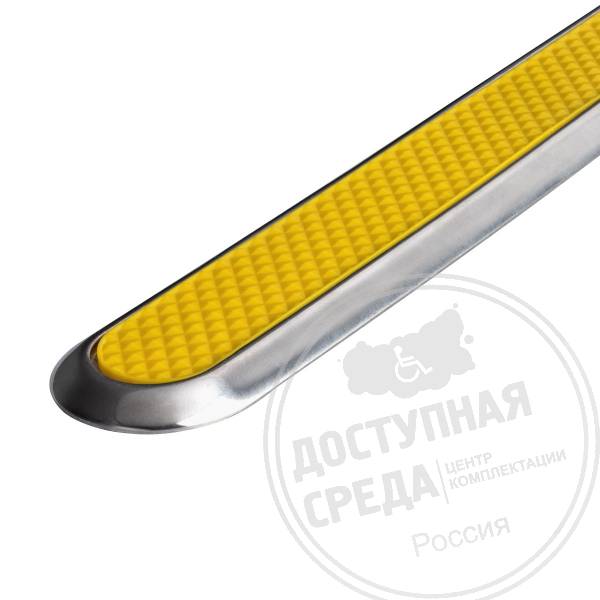

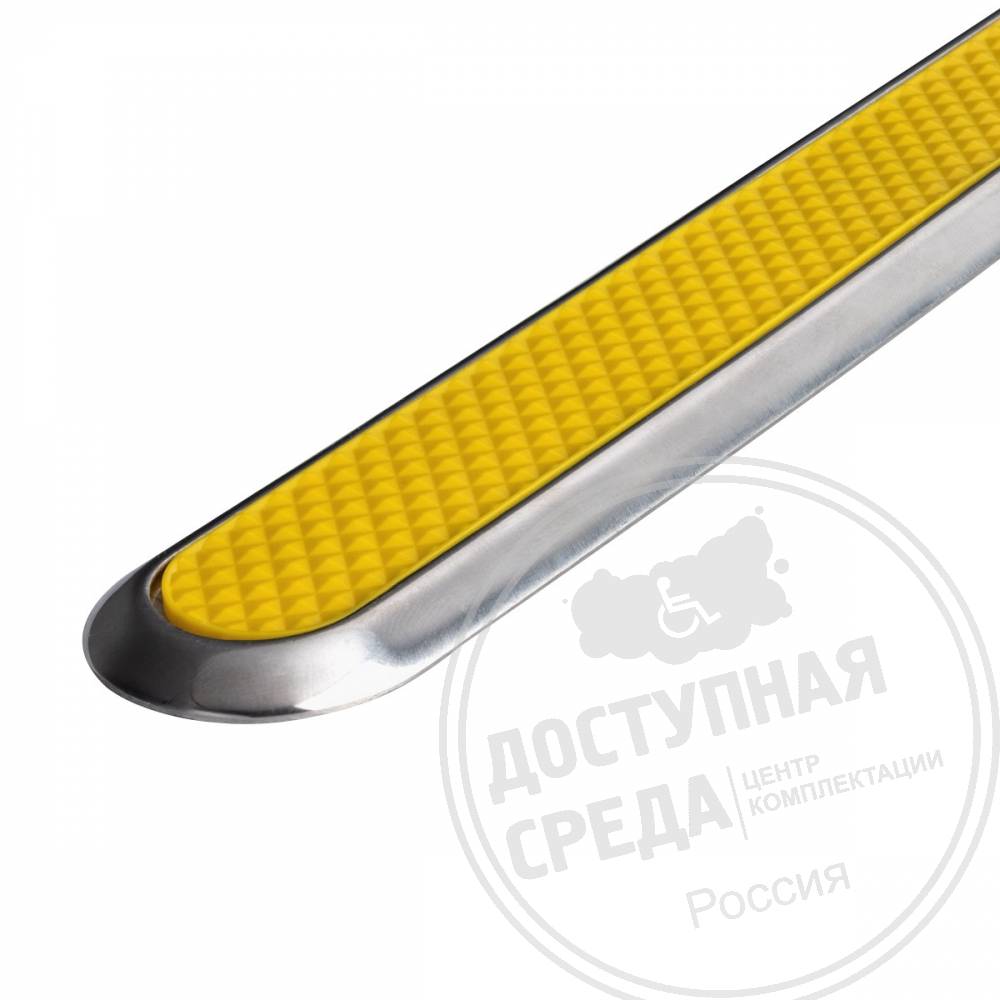

Изделие представляет собой наземный тактильный указатель в форме полосы определенных размеров. Конструктивно тактильный индикатор представляет собой сборку 2-х изделий: металлический корпус и контрастную полимерную двустороннюю вставку. Сечение изделия в продольной и поперечной части имеет форму равнобедренной трапеции. Для обеспечения контрастности индикатора для слабовидящих людей индикатор имеет полимерную вставку жёлтого цвета (RAL1018).

В целях облегчения перемещения инвалидной коляски по индикатору (с любого направления) общая высота индикатора не должна превышать — 5 мм. Для обеспечения высоких эксплуатационных характеристик, корпус изготовлен из нержавеющей стали AISI304. Для обеспечения надежного крепления посредством присверливания, в поверхности нижней части индикатора имеются отверстия в количестве не менее 5 шт. Отверстия конструкционно спрятаны под поверхностью полимерной вставки не имеют видимых швов и соединений с верхней стороны изделия.

Для обеспечения простоты монтажа посредством приклеивания, в основании индикатора имеются углубления для клея, которые имеют не менее 5 расширений для сбора излишков клея при его прижатии к поверхности. Для обеспечения высокой адгезии клея к индикатору расширения для сбора излишков клея имеют форму многолучевой звезды с большим количеством прямых граней.

Внимание! Монтаж данного индикатора можно осуществлять с помощью клея, либо при помощи саморезов. Под полимерной вставкой в основании индикатора имеется монтажное отверстие. После монтажа полимерную вставку рекомендуется фиксировать при помощи клеевого набора КН-1.

Технические особенности:

• Материал изготовления корпуса – нержавеющая сталь AISI304
• Материал изготовления вставки – полимерный
• Твердость материала вставки — 95 ед. по Шору по таблице А
• Цвет материала вставки – желтый
• Цвет корпуса – натуральный для стали
• Ширина индикатора – 35 мм
• Длина индикатора – 290 мм
• Высота плоскости от поверхности – 5 мм (фаска 45 гр.)
