Табличка комплексная тактильная на композитной основе со сменной информацией в серебряной рамке 24мм по индивидуальным размерам

Соответствие ГОСТ и СП:

п. 5.1.1 СП 59.13330.2020 Вход на земельный участок проектируемого или приспосабливаемого объекта следует оборудовать доступными для МГН элементами информации об объекте.

п. 6.5.9 СП 59.13330.2020 Информирующие тактильные таблички (в том числе тактильно-звуковые) для идентификации помещений <...> должны размещаться рядом с дверью со стороны дверной ручки на высоте от 1,2 до 1,6 м от уровня пола и на расстоянии 0,1 м от края таблички до края дверного проема: - перед входами во внутренние помещения, в которых оказываются услуги, с указанием назначения помещения.6.4.1 ГОСТ Р 51671-2020 Тактильные средства информации на объекте должны дублировать необходимую слепым визуальную информацию.

п. 6.2.1.5 ГОСТ Р 51671-2020 Визуальную информацию, знаки или пиктограммы в зданиях не допускается размещать на полотнах дверей, за исключением редко открываемых нерабочих створок двухстворчатых дверей (см. рисунок 8). При наличии дверей, прилегающих к стене и открывающихся наружу, визуальные и тактильно-визуальные надписи или знаки должны быть расположены на ближайшей соседней к этим дверям стене таким образом, чтобы за пределами радиуса открывания двери на 45° на полу обеспечивалось свободное пространство размером не менее 0,6 х 0,6 м, центр которого приходился бы на центр блока тактильных знаков информационного носителя. При открывании двери (прилегающей к стене) внутрь информационные надписи и знаки размещаются на соседней стене со стороны дверной ручки на расстоянии не менее 0,3 м (см. рисунки 9-12).

6.4.2 ГОСТ Р 51671-2020 Средства тактильной информации, выполненные с применением шрифта Брайля, на вертикальной плоскости должны размещаться на высоте от 1,2 до 1,6 м, измеряемой от нижнего и верхнего краев тактильных элементов соответственно. При их размещении под углом к вертикальной поверхности от 15° или горизонтально (в том числе на перилах лестниц) допустимая высота - от 0,7 до 1,4 м

п. 4.1.3 ГОСТ Р 59602-2021 В пределах одного объекта высота размещения однотипных информационных носителей и расстояние от дверей должны быть строго одинаковыми. Высота может быть скорректирована в исключительных случаях, связанных с архитектурно-планировочными особенностями объектов и невозможностью обеспечить единообразную типологию и высоту их размещения.

Описание:

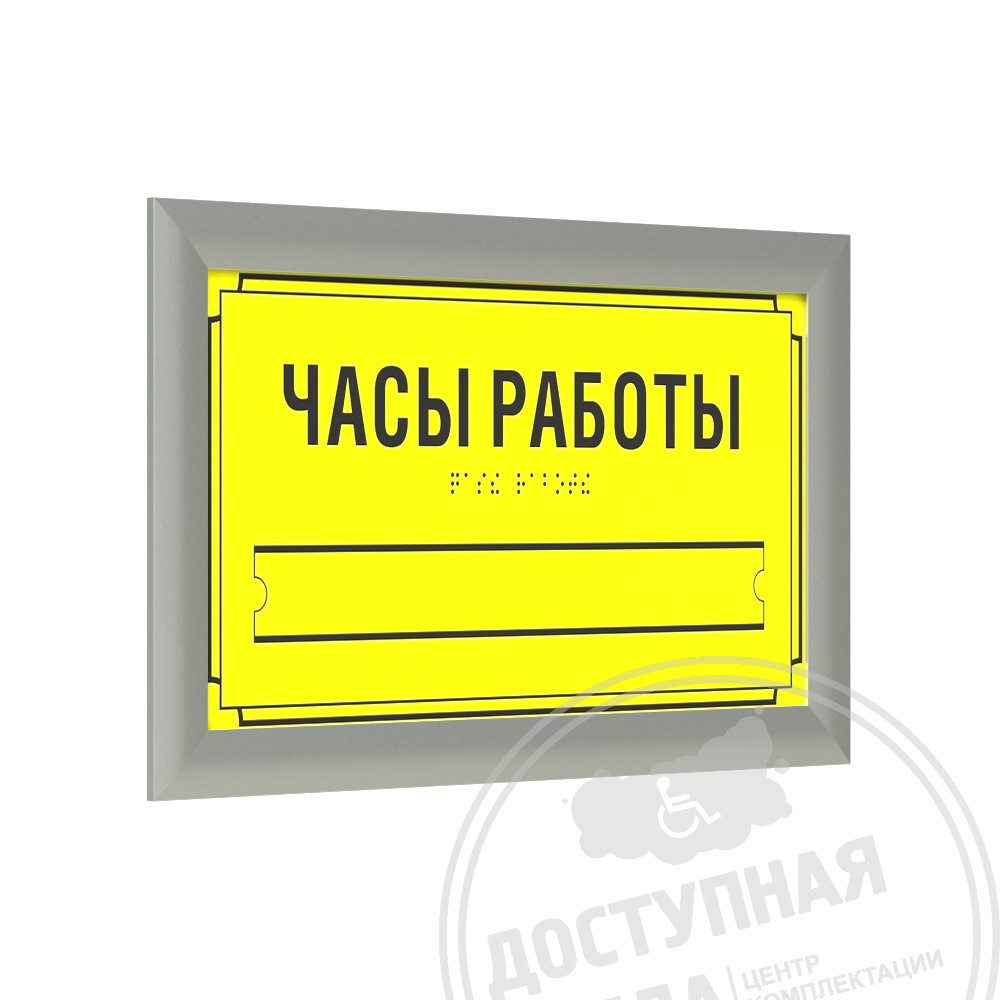

Изделие представляет собой тактильный указатель со сменным полем, на котором информация об объекте или услугах представлена при помощи тифлографики. Содержание информации адаптировано с учетом особенностей восприятия тактильной информации тотально незрячим человеком и слабовидящим, а также продублирована с применением системы Брайля.

Требования к материалам

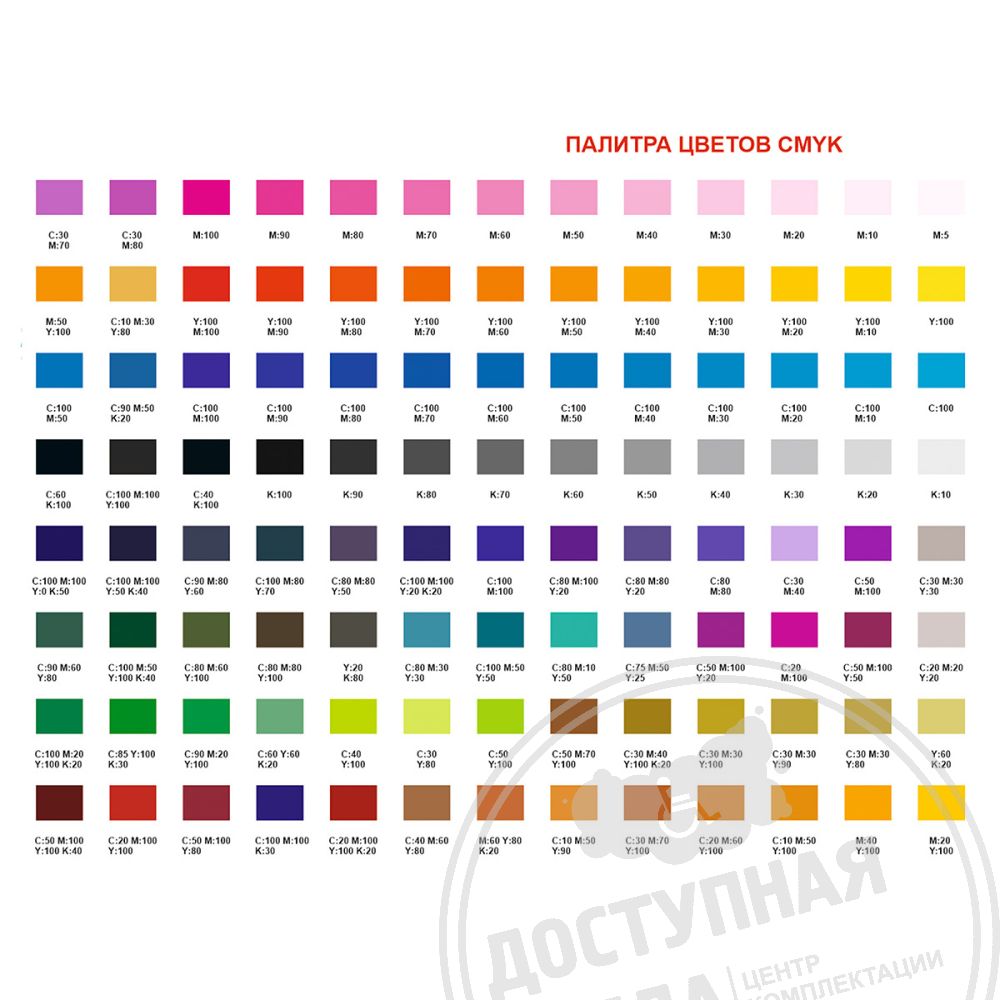

Для обеспечения соответствия эстетичных качеств, а также высоких эксплуатационных качеств, тактильные изделия должны быть изготовлены на основе листового композитного алюминия толщиной не менее 4 мм, покрытого цветной пленкой (фоном) однородного цвета. Цвет фона определяется заказчиком по согласованию макета. Для обеспечения эксплуатационных характеристик толщина пленки не должна превышать 100 мк, а ее окраска должна быть «в массе», на всю глубину материала. Не допускается окрашивание пленки при печати, так как это значительно снижает срок эксплуатации изделия. Основа пленки должна иметь однородный клеевой слой, рассчитанный на эксплуатацию в условиях улицы не менее 1 года. Для обеспечения долгосрочной фиксации изделия, после монтажа на поверхности, а также тактильной безопасности, композитная основа изделия должно иметь контурную высечку, при этом все углы должны иметь округления с радиусом не менее 5 мм,. Форма вырубки изделия определяется по согласованию с заказчиком.

Алюминиевая рамка представляет собой сборно-разборную конструкцию. Цвет рамки золотой матовый. Конструктивно рамка состоит из четырёх элементов алюминиевого профиля соединяющихся между собой посредством металлических уголков. Ширина рамки — 24 мм.

Табличка оборудована карманом, который с лёгкостью позволяет самостоятельно менять необходимую информацию. Также есть возможность изготовить тактильную табличку с несколькими сменными карманами. Табличка изготавливается по индивидуальным размерам.

Характеристики:
