Табличка комплексная ПВХ 580х480 мм с интегрированной кнопкой вызова помощи и прямым креплением (комплект)

Соответствие ГОСТ и СП:

п. 5.1.1 СП 59.13330.2020 Вход на земельный участок проектируемого или приспосабливаемого объекта следует оборудовать доступными для МГН элементами информации об объекте.

п. 6.5.9 СП 59.13330.2020 Информирующие тактильные таблички (в том числе тактильно-звуковые) для идентификации помещений <...> должны размещаться рядом с дверью со стороны дверной ручки на высоте от 1,2 до 1,6 м от уровня пола и на расстоянии 0,1 м от края таблички до края дверного проема: - перед входами во внутренние помещения, в которых оказываются услуги, с указанием назначения помещения.6.4.1 ГОСТ Р 51671-2020 Тактильные средства информации на объекте должны дублировать необходимую слепым визуальную информацию.

п. 6.2.1.5 ГОСТ Р 51671-2020 Визуальную информацию, знаки или пиктограммы в зданиях не допускается размещать на полотнах дверей, за исключением редко открываемых нерабочих створок двухстворчатых дверей (см. рисунок 8). При наличии дверей, прилегающих к стене и открывающихся наружу, визуальные и тактильно-визуальные надписи или знаки должны быть расположены на ближайшей соседней к этим дверям стене таким образом, чтобы за пределами радиуса открывания двери на 45° на полу обеспечивалось свободное пространство размером не менее 0,6 х 0,6 м, центр которого приходился бы на центр блока тактильных знаков информационного носителя. При открывании двери (прилегающей к стене) внутрь информационные надписи и знаки размещаются на соседней стене со стороны дверной ручки на расстоянии не менее 0,3 м (см. рисунки 9-12).

6.4.2 ГОСТ Р 51671-2020 Средства тактильной информации, выполненные с применением шрифта Брайля, на вертикальной плоскости должны размещаться на высоте от 1,2 до 1,6 м, измеряемой от нижнего и верхнего краев тактильных элементов соответственно. При их размещении под углом к вертикальной поверхности от 15° или горизонтально (в том числе на перилах лестниц) допустимая высота - от 0,7 до 1,4 м

п. 4.1.3 ГОСТ Р 59602-2021 В пределах одного объекта высота размещения однотипных информационных носителей и расстояние от дверей должны быть строго одинаковыми. Высота может быть скорректирована в исключительных случаях, связанных с архитектурно-планировочными особенностями объектов и невозможностью обеспечить единообразную типологию и высоту их размещения.

Описание:

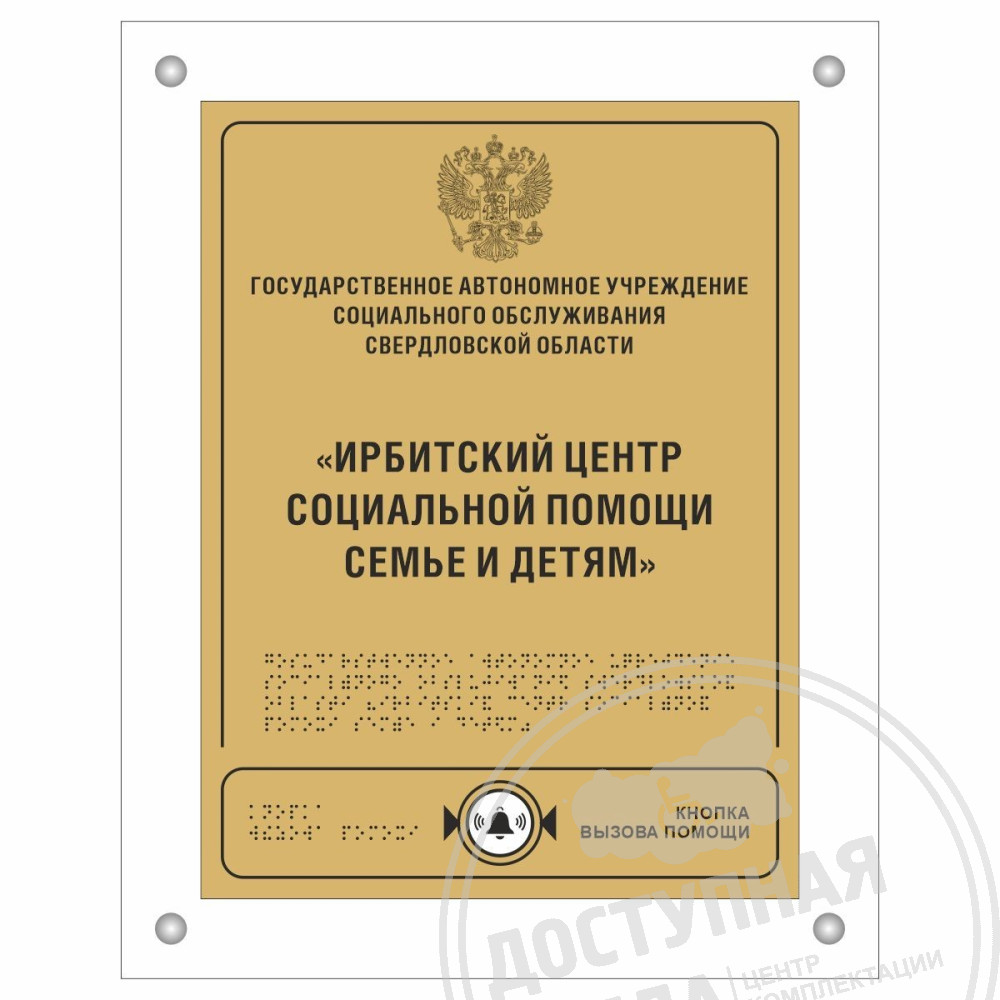

Тактильная табличка с интегрированной кнопкой вызова помощи предназначена для информирования МГН об объекте, его назначении и режиме работы с возможностью вызова персонала для оказания помощи.

Изделие представляет собой табличку из ПВХ пластика на которой вся информация дублируется точечным шрифтом по системе Брайля. В табличку встрена кнопка вызова помощи многоканальной системы, при активации которой, происходит передача сигнала на приемник, информируя персонал о необходимости предоставления помощи.

Габаритные размеры крепления ВхШ: 580х480 мм

Габаритные размеры таблички ВхШ: 500х400 мм

Крепление таблички изготавливается из литого акрилового стекла с отверстиями для дистанционных держателей в количестве 4-х штук.

Для работы системы вызова таблички, ее необходимо доукомплектовывать одним из приемных устройств системы ПС-МГН.

Комплектация

• Табличка комплексная ПВХ с интегрированной кнопкой вызова помощи и прямым креплением - 1 шт.
• Держатель дистанционный – 4 шт.
• Паспорт изделия -1 шт.

Характеристики:
