Комплексная тактильная табличка на ПВХ 3 мм со сменной информацией по индивидуальным размерам

Соответствие ГОСТ и СП:

п. 5.1.1 СП 59.13330.2020 Вход на земельный участок проектируемого или приспосабливаемого объекта следует оборудовать доступными для МГН элементами информации об объекте.

п. 6.5.9 СП 59.13330.2020 Информирующие тактильные таблички (в том числе тактильно-звуковые) для идентификации помещений <...> должны размещаться рядом с дверью со стороны дверной ручки на высоте от 1,2 до 1,6 м от уровня пола и на расстоянии 0,1 м от края таблички до края дверного проема: - перед входами во внутренние помещения, в которых оказываются услуги, с указанием назначения помещения.6.4.1 ГОСТ Р 51671-2020 Тактильные средства информации на объекте должны дублировать необходимую слепым визуальную информацию.

п. 6.2.1.5 ГОСТ Р 51671-2020 Визуальную информацию, знаки или пиктограммы в зданиях не допускается размещать на полотнах дверей, за исключением редко открываемых нерабочих створок двухстворчатых дверей (см. рисунок 8). При наличии дверей, прилегающих к стене и открывающихся наружу, визуальные и тактильно-визуальные надписи или знаки должны быть расположены на ближайшей соседней к этим дверям стене таким образом, чтобы за пределами радиуса открывания двери на 45° на полу обеспечивалось свободное пространство размером не менее 0,6 х 0,6 м, центр которого приходился бы на центр блока тактильных знаков информационного носителя. При открывании двери (прилегающей к стене) внутрь информационные надписи и знаки размещаются на соседней стене со стороны дверной ручки на расстоянии не менее 0,3 м (см. рисунки 9-12).

6.4.2 ГОСТ Р 51671-2020 Средства тактильной информации, выполненные с применением шрифта Брайля, на вертикальной плоскости должны размещаться на высоте от 1,2 до 1,6 м, измеряемой от нижнего и верхнего краев тактильных элементов соответственно. При их размещении под углом к вертикальной поверхности от 15° или горизонтально (в том числе на перилах лестниц) допустимая высота - от 0,7 до 1,4 м

п. 4.1.3 ГОСТ Р 59602-2021 В пределах одного объекта высота размещения однотипных информационных носителей и расстояние от дверей должны быть строго одинаковыми. Высота может быть скорректирована в исключительных случаях, связанных с архитектурно-планировочными особенностями объектов и невозможностью обеспечить единообразную типологию и высоту их размещения.

Описание:

Данное изделие является тактильным указателем, имеющим сменное поле, на котором представлена информация о объекте или услугах с помощью тифлографики.

Тактильная табличка создана для передачи информации и ориентации для тотально слепых, слабовидящих и людей без нарушений зрения. На табличке отображаются текстовые знаки, которые представлены в плоскопечатном изображении и дублируются по системе Брайля. Высота буквы над фоном составляет 0,8 мм, что позволяет читать табличку не только людям без нарушений зрения, но и слабовидящим людям, используя ощупывание поверхности букв и определение их контуров пальцами. Информация, нанесенная по системе Брайля, представляет собой рельеф, состоящий из нескольких полимерных слоев, количество которых определяет высоту тактильного изображения не менее 0,8 мм. К табличке прилагается карман, позволяющий легко изменять информацию. Конструкция таблички имеет стандартные размеры, травмобезопасные края и округленные углы, обеспечивая более комфортное тактильное восприятие.

Описание объекта закупки

Это тактильный указатель, который содержит информацию об объекте или услугах, представленную в формате тифлографики. Содержание информации адаптировано с учетом особенностей тактильного восприятия тотально незрячих и слабовидящих людей, а также продублировано с использованием системы Брайля.

Требования к материалам

Чтобы тактильные изделия были эстетически привлекательными и имели высокие эксплуатационные характеристики, их следует изготавливать из ПВХ-пластика толщиной не менее 3 мм, который покрывается однородной цветной пленкой (фоном). Цвет фона определяется заказчиком по согласованию макета. Чтобы обеспечить эксплуатационные характеристики, толщина пленки не должна превышать 100 мкм, а окраска должна быть «в массе», чтобы проникнуть на всю глубину материала. При печати пленку окрашивать нельзя, так как это ухудшает срок эксплуатации изделия. Основа пленки должна иметь однородный клеевой слой, который выдерживает эксплуатацию на улице. Основа изделия должна иметь контурную высечку, а углы должны иметь радиус округления не менее 5 мм, что обеспечит долгосрочную фиксацию изделия после монтажа на поверхность. Форма вырубки изделия определяется по согласованию с заказчиком.

Требования к информационному содержанию

Тактильный указатель должен содержать информацию для восприятия следующих категорий МГН:

-зона восприятия слабовидящих и тотально незрячих невладеющих техникой чтения по системе Брайля

-зона восприятия тотально слепых, владеющих техникой чтения по системе Брайля

Требования к цветовому решению

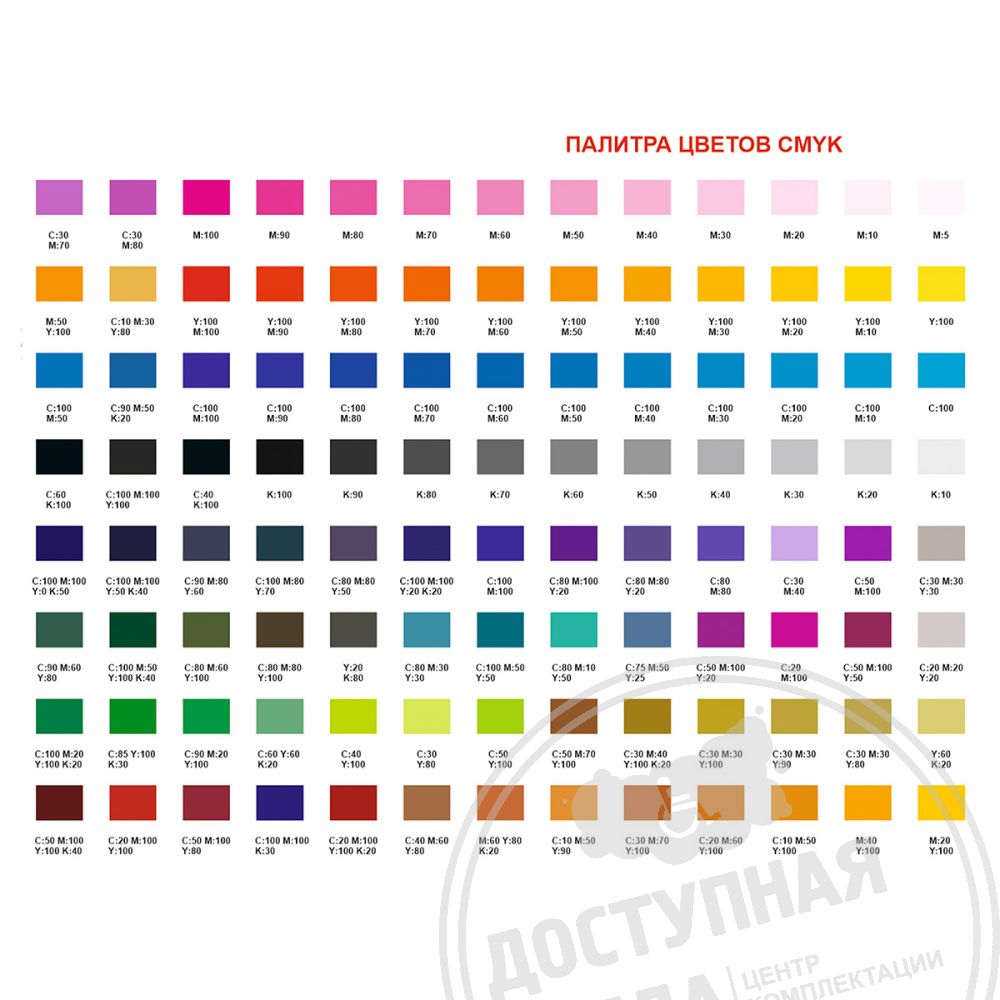

Изделие изготовляется в 2х цветном исполнении, монохромный (по согласованию с заказчиком). В целях соответствия изделия, изделию с высокими эстетическими качествами - тактильно-графическое изображение и фон не должны иметь видимых проходов (линий), получаемых в результате некачественной печати.

Требования к качеству тактильной поверхности

Поскольку тактильные указатели, произведенные методом послойной полимеризации, являются наиболее доступными для восприятия незрячими людьми с различными уровнями обученности чтению по системе Брайля, поверхность таких указателей представляет собой рельеф, состоящий из набора полимерных слоев. Каждый последующий слой полимеризуется на поверхности предыдущего при помощи УФ излучения.

Количество полимеризованных слоев определяют высоту тактильного изображения не менее 0.8 мм по ГОСТ Р 51671-2020.

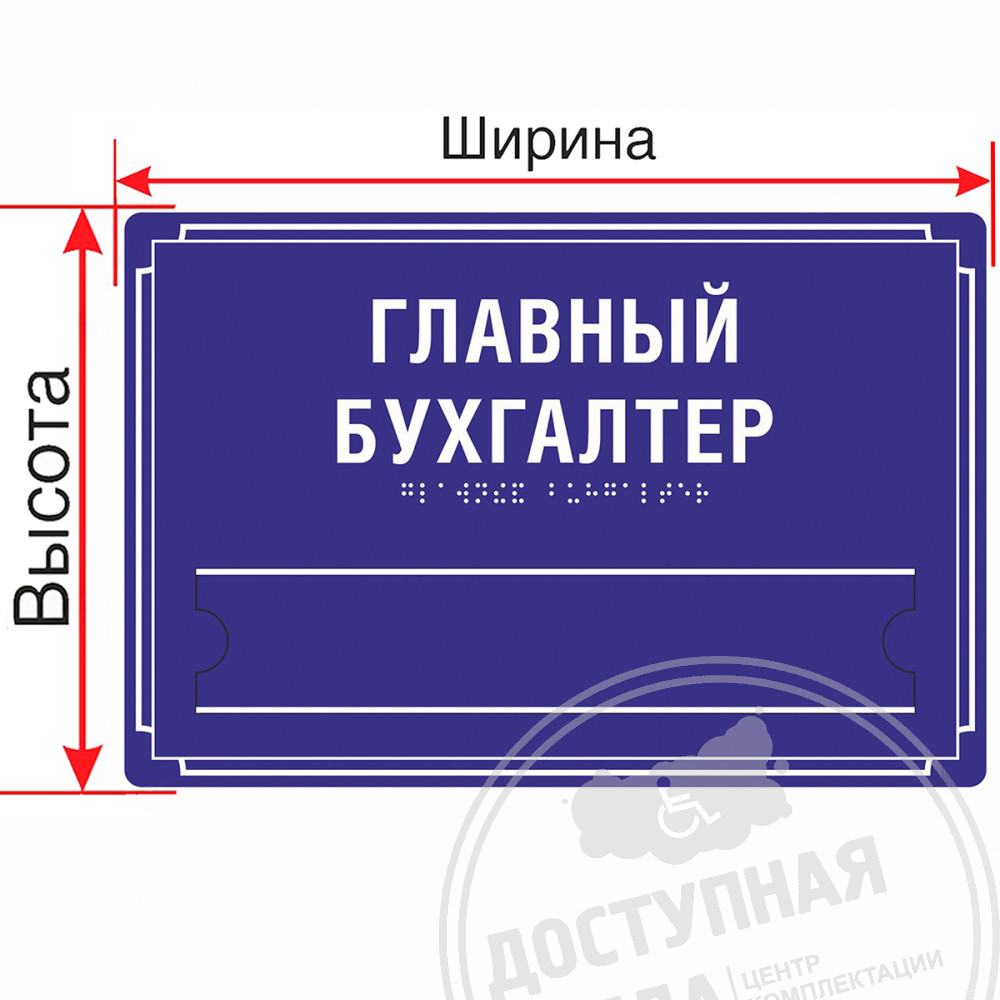

Табличка оборудована карманом, который с лёгкостью позволяет самостоятельно менять необходимую информацию. Также есть возможность изготовить тактильную табличку с несколькими сменными карманами. Табличка изготавливается по индивидуальным размерам.

Характеристики:
