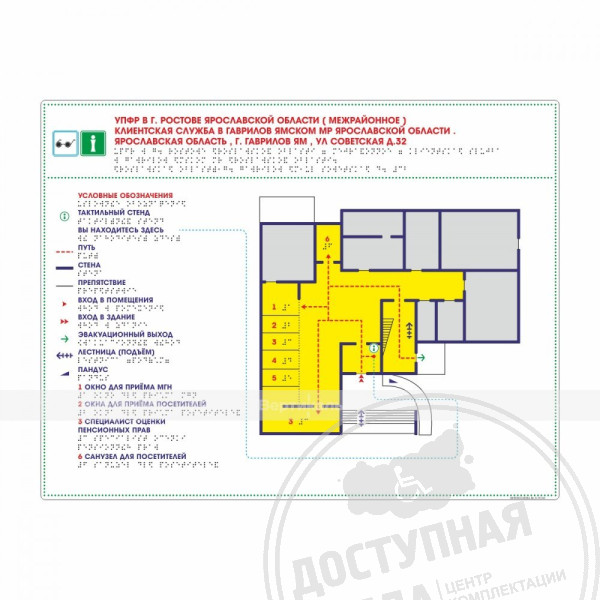

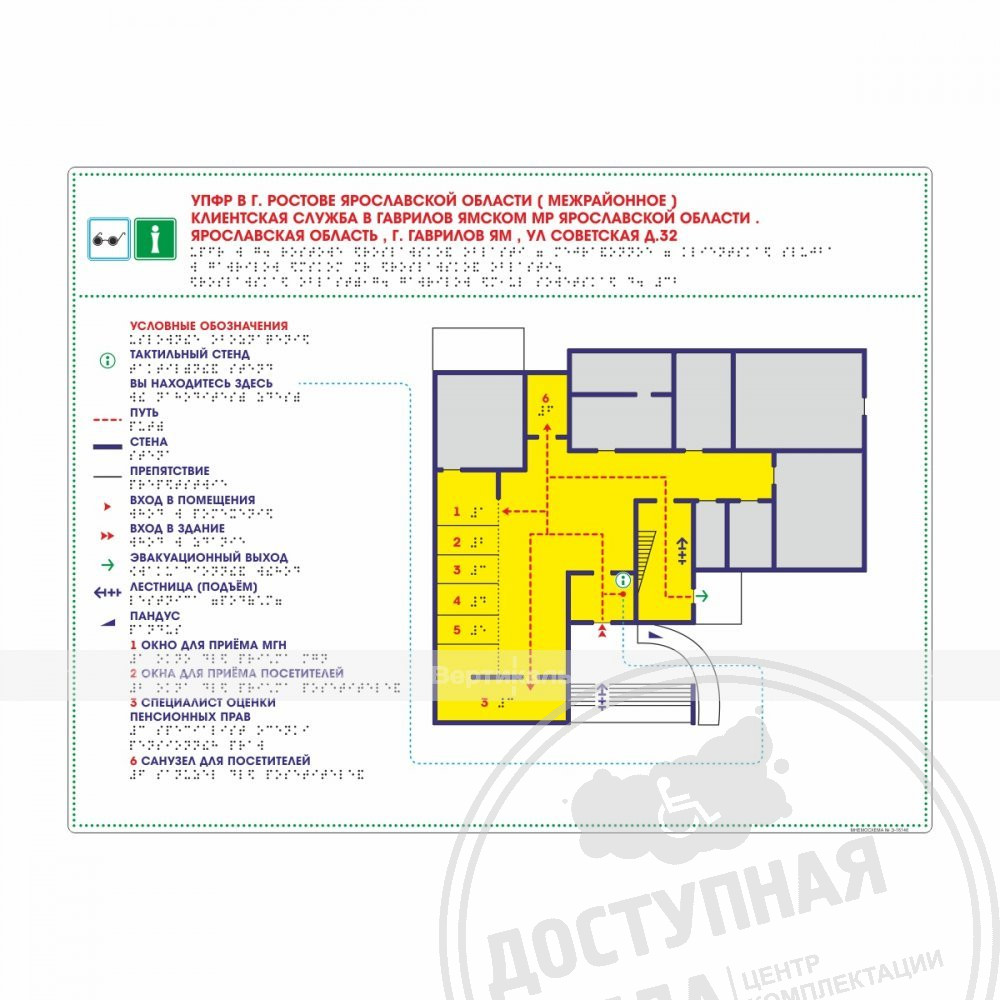

Мнемосхема тактильная стандартная, ПВХ 3 мм с защитным покрытием. Размер 470x610х3 мм

Изготовление на заказ
Оптовая 4 723 Цена за 1 шт.
Розница 10 351
шт
Артикул:
908-3-PVC3-470x610
Варианты:
Мнемосхема (ПВХ), 470x610мм
Тип:
Для помещений
Материал:
ПВХ 3 мм, защитное покрытие
Цвет:
по согласованию

Информация индивидуального изделия:

Добавить тех. задание на разработку:

Описание:

Тактильная мнемосхема – это особенное тифлотехническое средство для пространственного ориентирования людей с ограничениями по зрению, выполненная с применением тифлографической схемы и текстовой информации, дублируемой по системе Брайля. Мнемосхема легко монтируется, как на настенное крепление, так и на вертикальную стойку, что позволяет разместить её в любом помещении, наиболее подходящим способом. Защитное 2-х слойное покрытие обеспечивает более продолжительный срок эксплуатации изделия. Мнемосхемы по системе Брайля являются важным элементом тактильной адаптации помещений для незрячих. Регламентируется нормативным документом СП 59.13330.2020.

Выполнено по ГОСТ Р 56832-2020.

Требования к материалам

Для обеспечения соответствия эстетичных качеств, а также высоких эксплуатационных качеств, тактильные изделия должны быть изготовлены на основе ПВХ пластика толщиной не менее 3 мм, с полноцветной заливкой цвета. Заливка цветом должна быть с ровным градиентом, без видимых проходов от печати. Цвет изделия определяется заказчиком по согласованию макета. Для обеспечения эксплуатационных характеристик тактильное изображение должно быть защищено прозрачным полиуретановым покрытием с толщиной пленки не менее 250 мк. Не допускается поставка изделий с защитным покрытием тоньше указанного, так как это значительно снижает срок эксплуатации изделия. Для обеспечения долгосрочной фиксации изделия, после монтажа на поверхности, а также тактильной безопасности, основа изделия должна иметь контурную высечку, при этом все углы должны иметь округления с радиусом не менее 5 мм. Форма вырубки изделия определяется по согласованию с заказчиком.

Требования к информационному содержанию

Тактильный рельефно-графический план должен передавать информацию следующего содержания (по согласованию с заказчиком): место расположения мнемосхемы, наименование объектов и учреждений, расположение препятствий на пути следования и иную информацию прямо или косвенно влияющую на безопасность незрячего или слабовидящего человека. С учётом восприятия тактильной информации незрячими людьми вся рельефно-графическая информация на мнемосхеме должна прямо пропорционально соответствовать фактическому положению объектов в пространстве. Не допускается представление пространственной информации на тактильной мнемосхеме под измененным углом, а также в обратно пропорциональном направлении.

Тактильный указатель должен содержать информацию для восприятия следующих категорий МГН:

-зона восприятия слабовидящих

-зона восприятия тотально слепых, не владеющих техникой чтения по системе Брайля

- зона восприятия тотально слепых, владеющих техникой чтения по системе Брайля

При разработке схемы навигации следует использовать несколько взаимосвязанных тактильных мнемосхем, применяя их на различных этапах движения незрячего. При этом тактильные мнемосхемы расположенные в холле или на этаже должны предоставлять полную информацию об объекте, а так же услугах и зонах их расположения, поэтому к их разработке следует подходить комплексно. Конечная совокупность мнемосхем, в результате должна не только передавать общую информацию об объекте, но и позволять незрячему самостоятельно ориентироваться, используя промежуточные мнемосхемы в качестве ориентиров и источников информации.

Требования к цветовому решению

Изделие изготовляется в цветном исполнении, фон – по согласованию с заказчиком, цвет брайлевских символов – по согласованию с заказчиком. В целях соответствия изделия, изделию с высокими эстетическими качествами - тактильно-графическое изображение и фон не должны иметь видимых проходов (линий), получаемых в результате некачественной печати.

Требования к качеству тактильной поверхности

В связи с тем, что тактильные указатели, выполненные послойно-полимерным способом, являются наиболее легко воспринимаемыми незрячими людьми с различными уровнями натренированности чтения по системе Брайля, тактильная поверхность представляет собой рельеф, состоящий из набора полимерных слоев, где каждый последующий слой полимеризуется на поверхности предыдущего при помощи УФ излучения.

Знаки рельефно-линейного шрифта состоят только из прописных букв, имеющих высоту рифа не менее 1,0 мм. Высота рельефно-точечного шрифта 0,6-0,7 мм, но не менее 0,5 мм по ГОСТ Р 51671-2020.

Характеристики:

Артикул:
908-3-PVC3-470x610
Тип:
Для помещений
Материал:
ПВХ 3 мм, защитное покрытие
Цвет:
по согласованию
Технология:
Послойный полимер
Размер (ВxШxГ):
470x610x3 (мм)
Вес:
0.45 кг
Объем:
0.00086
Мера:
шт
