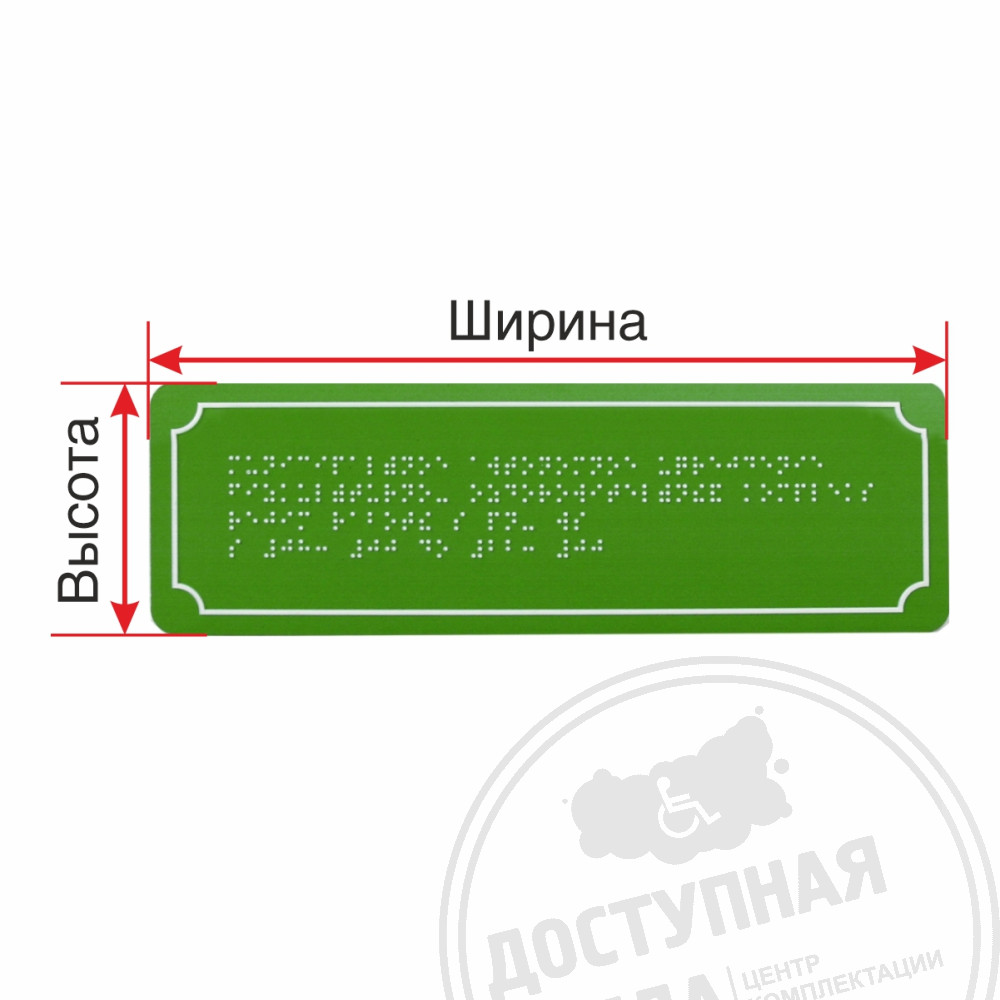

Брайлевская табличка (эконом.) на ПВХ 3 мм с индивидуальными размерами

Соответствие ГОСТ и СП:

п. 5.1.1 СП 59.13330.2020 Вход на земельный участок проектируемого или приспосабливаемого объекта следует оборудовать доступными для МГН элементами информации об объекте.

п. 6.5.9 СП 59.13330.2020 Информирующие тактильные таблички (в том числе тактильно-звуковые) для идентификации помещений <...> должны размещаться рядом с дверью со стороны дверной ручки на высоте от 1,2 до 1,6 м от уровня пола и на расстоянии 0,1 м от края таблички до края дверного проема: - перед входами во внутренние помещения, в которых оказываются услуги, с указанием назначения помещения.6.4.1 ГОСТ Р 51671-2020 Тактильные средства информации на объекте должны дублировать необходимую слепым визуальную информацию.

п. 6.2.1.5 ГОСТ Р 51671-2020 Визуальную информацию, знаки или пиктограммы в зданиях не допускается размещать на полотнах дверей, за исключением редко открываемых нерабочих створок двухстворчатых дверей (см. рисунок 8). При наличии дверей, прилегающих к стене и открывающихся наружу, визуальные и тактильно-визуальные надписи или знаки должны быть расположены на ближайшей соседней к этим дверям стене таким образом, чтобы за пределами радиуса открывания двери на 45° на полу обеспечивалось свободное пространство размером не менее 0,6 х 0,6 м, центр которого приходился бы на центр блока тактильных знаков информационного носителя. При открывании двери (прилегающей к стене) внутрь информационные надписи и знаки размещаются на соседней стене со стороны дверной ручки на расстоянии не менее 0,3 м (см. рисунки 9-12).

6.4.2 ГОСТ Р 51671-2020 Средства тактильной информации, выполненные с применением шрифта Брайля, на вертикальной плоскости должны размещаться на высоте от 1,2 до 1,6 м, измеряемой от нижнего и верхнего краев тактильных элементов соответственно. При их размещении под углом к вертикальной поверхности от 15° или горизонтально (в том числе на перилах лестниц) допустимая высота - от 0,7 до 1,4 м

п. 4.1.3 ГОСТ Р 59602-2021 В пределах одного объекта высота размещения однотипных информационных носителей и расстояние от дверей должны быть строго одинаковыми. Высота может быть скорректирована в исключительных случаях, связанных с архитектурно-планировочными особенностями объектов и невозможностью обеспечить единообразную типологию и высоту их размещения.

Описание:

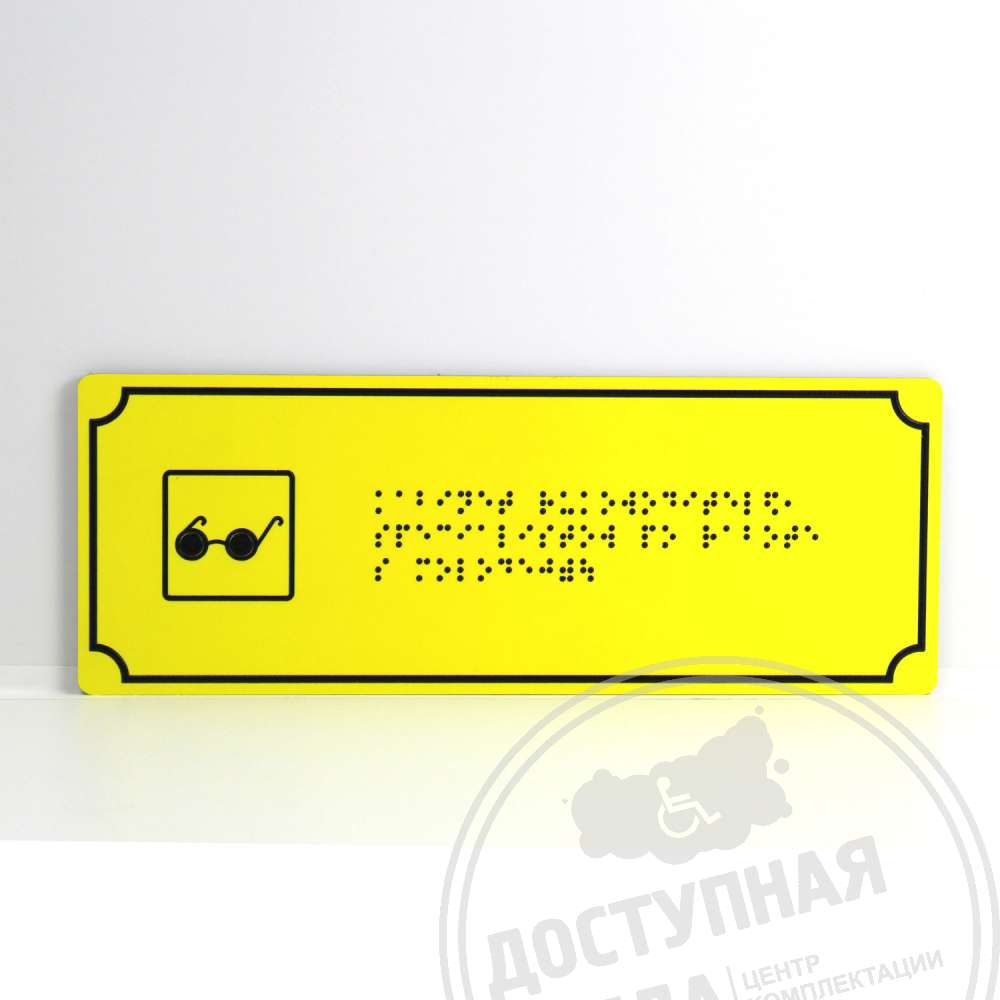

Изделие представляет собой тактильный указатель, на котором информация об объекте или услугах представлена при помощи рельефно-точечного шрифта Брайля. Содержание информации адаптировано с учетом особенностей восприятия тактильной информации тотально незрячим человеком.

Требования к материалам.

Для обеспечения соответствия внешних эстетичных качеств, а также высоких прочностных характеристик, тактильные изделия должны быть изготовлены на основе ПВХ пластика толщиной не менее 3 мм, с тактильным рельефом. Заливка рельефа цветом должна быть с ровным градиентом, допускается небольшая видимая «проходность» от печати. Цветовое решение тактильной графики изделия определяется заказчиком по согласованию макета.

Требования к цветовому решению.

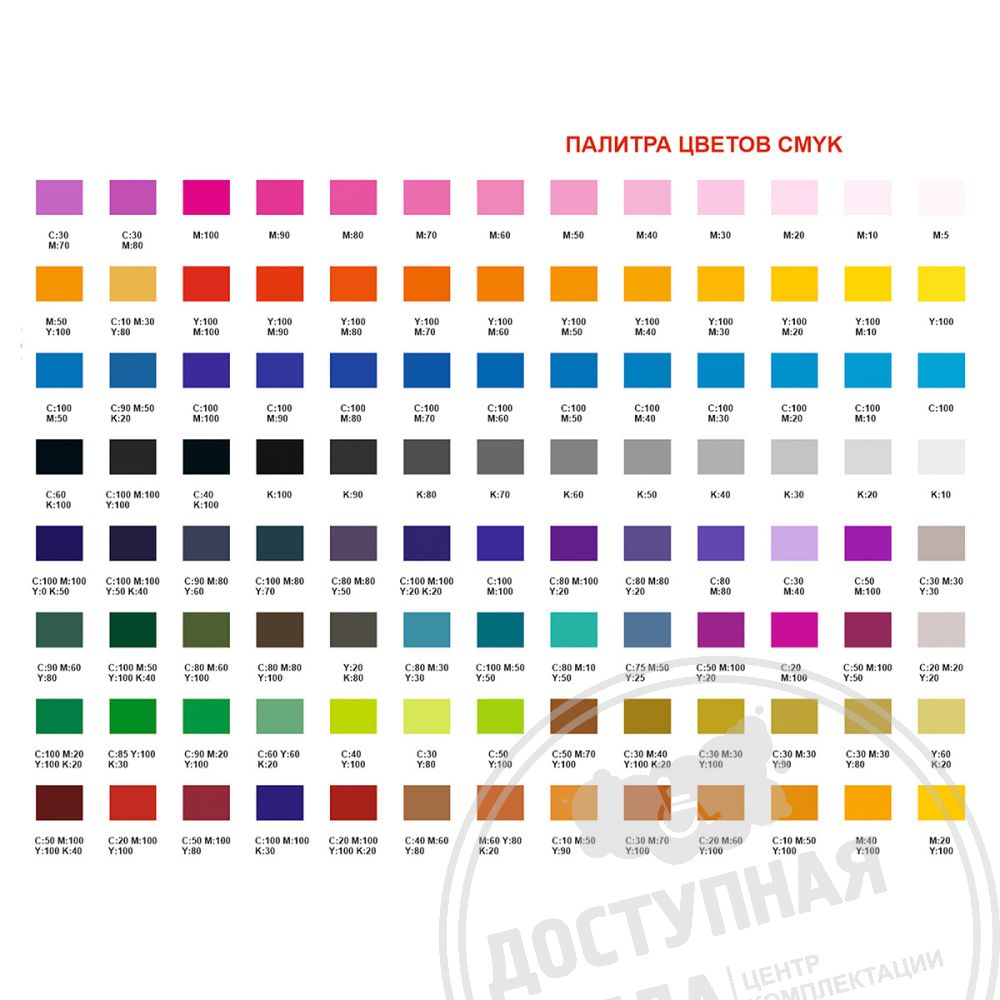

Изделие изготовляется в монохромном исполнении, фон – по согласованию с заказчиком, цвет брайлевских символов – по согласованию с заказчиком. В целях соответствия изделия с соответствующими эстетическими качествами — тактильно-графическое изображение и фон не должны иметь видимых пробелов при печати (проходов или линий) шириной более 0.1 мм.

Требования к качеству тактильной поверхности.

В связи с тем, что тактильные указатели, выполненные послойно-полимерным способом, являются наиболее легко воспринимаемыми незрячими людьми с различными уровнями натренированности чтения по системе Брайля, тактильная поверхность представляет собой рельеф, состоящий из набора полимерных слоев, где каждый последующий слой полимеризуется на поверхности предыдущего при помощи УФ излучения.

Характеристики:
