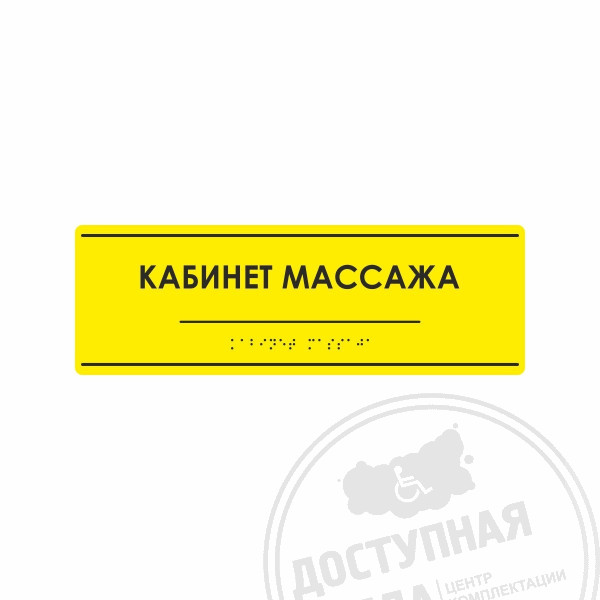

Комплексная тактильная табличка на AKP4 Размер 100x300

Соответствие ГОСТ и СП:

п. 5.1.1 СП 59.13330.2020 Вход на земельный участок проектируемого или приспосабливаемого объекта следует оборудовать доступными для МГН элементами информации об объекте.

п. 6.5.9 СП 59.13330.2020 Информирующие тактильные таблички (в том числе тактильно-звуковые) для идентификации помещений <...> должны размещаться рядом с дверью со стороны дверной ручки на высоте от 1,2 до 1,6 м от уровня пола и на расстоянии 0,1 м от края таблички до края дверного проема: - перед входами во внутренние помещения, в которых оказываются услуги, с указанием назначения помещения.6.4.1 ГОСТ Р 51671-2020 Тактильные средства информации на объекте должны дублировать необходимую слепым визуальную информацию.

п. 6.2.1.5 ГОСТ Р 51671-2020 Визуальную информацию, знаки или пиктограммы в зданиях не допускается размещать на полотнах дверей, за исключением редко открываемых нерабочих створок двухстворчатых дверей (см. рисунок 8). При наличии дверей, прилегающих к стене и открывающихся наружу, визуальные и тактильно-визуальные надписи или знаки должны быть расположены на ближайшей соседней к этим дверям стене таким образом, чтобы за пределами радиуса открывания двери на 45° на полу обеспечивалось свободное пространство размером не менее 0,6 х 0,6 м, центр которого приходился бы на центр блока тактильных знаков информационного носителя. При открывании двери (прилегающей к стене) внутрь информационные надписи и знаки размещаются на соседней стене со стороны дверной ручки на расстоянии не менее 0,3 м (см. рисунки 9-12).

6.4.2 ГОСТ Р 51671-2020 Средства тактильной информации, выполненные с применением шрифта Брайля, на вертикальной плоскости должны размещаться на высоте от 1,2 до 1,6 м, измеряемой от нижнего и верхнего краев тактильных элементов соответственно. При их размещении под углом к вертикальной поверхности от 15° или горизонтально (в том числе на перилах лестниц) допустимая высота - от 0,7 до 1,4 м

п. 4.1.3 ГОСТ Р 59602-2021 В пределах одного объекта высота размещения однотипных информационных носителей и расстояние от дверей должны быть строго одинаковыми. Высота может быть скорректирована в исключительных случаях, связанных с архитектурно-планировочными особенностями объектов и невозможностью обеспечить единообразную типологию и высоту их размещения.

Описание:

Тактильная комплексная табличка предназначена для передачи информации и ориентирования тотально слепых, слабовидящих и людей с нарушением зрения, а также абсолютно здоровых. Текстовые знаки отображаются на табличке при помощи плоскопечатного изображения и дублируются по системе Брайля. Высота подъема буквы над фоном составляет 0,8 мм, что позволяет прочесть табличку не только посетителям без нарушений зрения, но и слабовидящим людям путем ощупывания поверхности букв и определения ее контура пальцами рук. Информация нанесённая по системе Брайля представляет собой рельеф состоящий из набора полимерных слоев, количество полимеризованных слоев определяют высоту тактильного изображения не менее 0.8. Конструкция таблички имеет типовые размеры, травмобезопасные края и округлые углы, для более комфортного тактильного восприятия. Основное место расположения таких конструкций: на входе в здание (режим работы), сбоку дверей кабинетов, и местах общего пользования. Сфера применения табличек очень велика: медицинские, образовательные учреждения и другие общественные здания, транспорт, сфера искусства. Размеры и пропорции шрифта соответствуют ГОСТ Р50917-96, тактильный эффект соответствует СП 59.13330.2011.

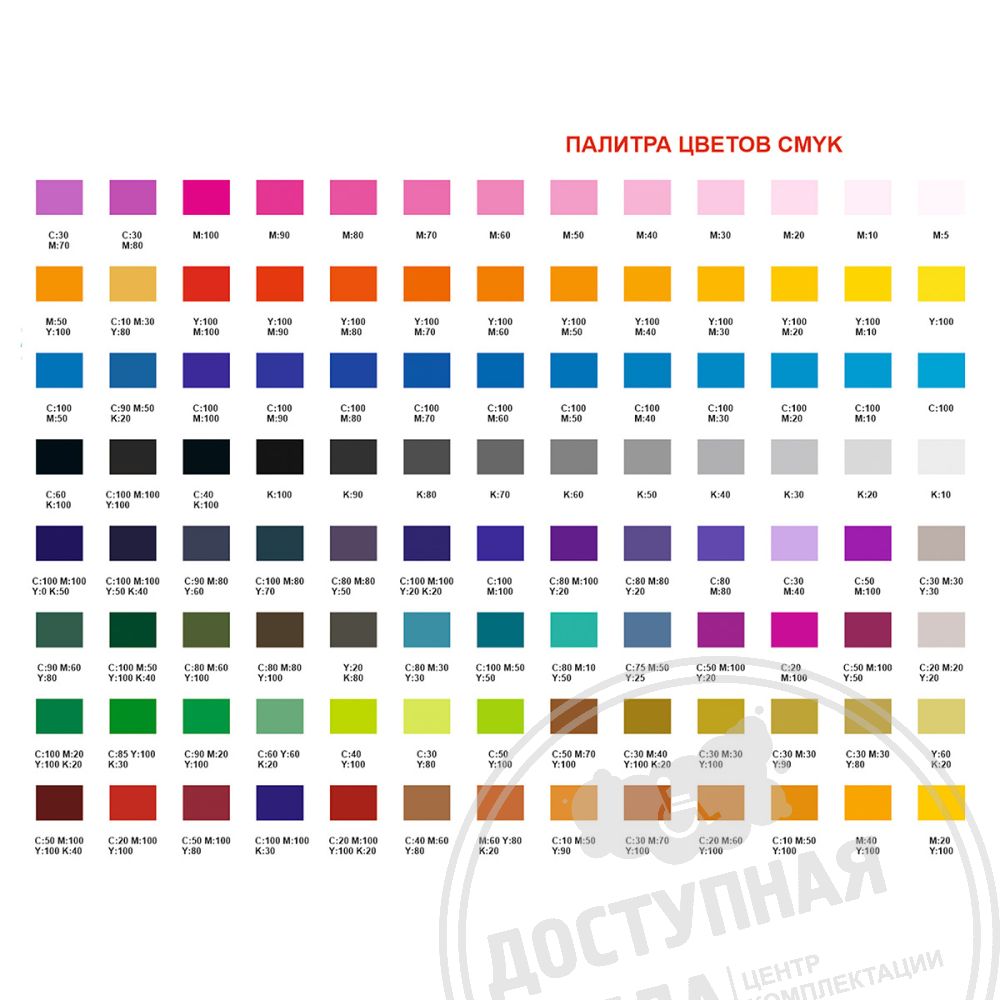

В разделе фото, вы можете ознакомиться со всевозможными цветовыми решениями для изготовления тактильных табличек.

Характеристики:
