Тактильная мнемосхема с интегрированной системой вызова помощи и наклонным креплением 590x670 (комплект)

Соответствие ГОСТ и СП:

п. 5.3.2.1 ГОСТ 59602-2021 Тактильно-визуальные схемы следует устанавливать горизонтально или под наклоном от 30° до 45° на высоте 0.8 м, измеренной от нижнего края информационного носителя, для обеспечения свободного доступа к схеме пользователей, передвигающихся на кресле-коляске. Глубина тактильно­ визуальной схемы должна составлять не более 600 мм, что обеспечивает тактильную досягаемость для слепого пользователя ее верхнего края. В случае недостатка места тактильно-визуальная схема может быть размещена вертикально или под углом от 10° до15° относительно стены на высоте от 1.2 м, измеренной от ее нижнего края, но не выше высоты верхнего края 1,8 м. Рядом со схемой или на ее каркасе рекомендуется размещать держатель для белой трости и устройство с аудиоописанием объекта.

п. 5.3.2.4 ГОСТ 59602-2021 При размещении тактильно-визуальной схемы на объекте следует строго соблюдать соответствие направления и текущего местоположения, указанных на тактильно-визуальной схеме, фактическим направлениям и местоположению в месте установки карты. Схемы и информация на них должны быть ориентированы в направлении (по ходу) движения пользователя.

п. 5.3.2.6 ГОСТ 59602-2021 При размещении тактильно-визуальных схем в многоэтажных зданиях для каждого этажа требуются отдельные поэтажные тактильно-визуальные схемы. На тактильно-визуальной схеме перво­ го этажа следует разместить здание в разрезе (если это возможно, исходя из архитектурно-планировоч­ ных особенностей здания).

п. 5.3.2.7 ГОСТ 59602-2021Тактильно-визуальные схемы на первом этаже следует размещать в вестибюле вблизи входа, по возможности с правой стороны по ходу движения, на расстоянии не более 4 м от входа в здание (если это возможно, исходя из архитектурно-планировочных особенностей здания) или в любом удобном месте, если обеспечена возможность ее самостоятельного обнаружения слепыми и слабови­ дящими пользователями. На этажах выше первого тактильно-визуальные схемы устанавливают в лиф­товых холлах и/или на лестничных площадках в строго определенном месте для конкретного объекта.

п.6.5.12 СП 59.13330.2020 В зданиях с массовым пребыванием людей (пассажирские здания вокзалов всех видов транспорта, организации социального обслуживания, общественные здания административного назначения, многофункциональные комплексы и т.п.) для инвалидов по зрению следует устанавливать тактильные или тактильно-звуковые схемы, отображающие информацию о размещении и назначении помещений в здании. Они должны размещаться в вестибюле вблизи входа по возможности с правой стороны по ходу движения на расстоянии не более 4 м от входа в здание.

Раздел 6 СП 138-13330-2012 Здания и помещения сервисного обслуживания населения, п. 6.10 В удобном для посетителя-инвалида по зрению месте и в доступной для него форме должна располагаться информация (тактильная мнемосхема) о расположении торговых залов и секций, об ассортименте товаров, а также средства связи с администрацией.

Описание:

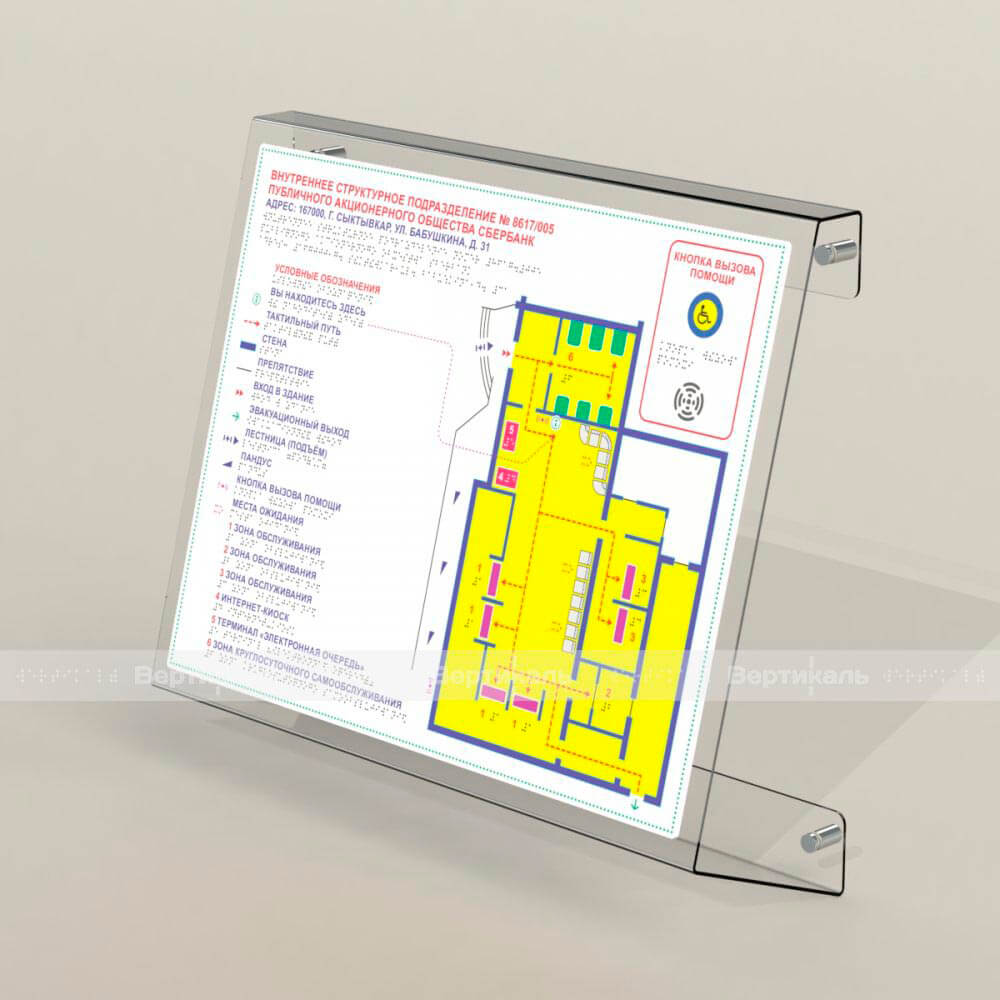

Данное устройство представляет собой тактильную мнемосхему выполненную в полноцветном исполнении, на основе из ПВХ пластика толщиной 3мм, на которой представлен тактильный план помещений или территорий с учетом особенностей восприятия тактильной графики тотально незрячим человеком. С целью обеспечения возможности для всех категорий МГН в необходимый момент самостоятельно вызвать персонал для оказания помощи в корпус тактильной мнемосхемы инкрустирована сенсорная кнопка вызова помощи, которая предназначена для дистанционной передачи сигнала на блок приёмника-информатора, с последующей передачей голосовых сообщений на русском языке. Для обеспечения удобства считывания тактильной информации с мнемосхемы кнопка имеет форму не выступающее за пределы тактильной поверхности мнемосхемы и сенсорную зону активации сообщений, для обеспечения возможности использования людьми с нарушениями моторики рук. С целью подтверждения активации устройства для тотально слепых и слабовидящих пользователей, система имеет голосовое подтверждение, с выдачей речевого сообщения: «Вы активировали систему вызова помощи. Ожидайте, к вам подойдет специалист». Для размещения устройства в доступной зоне для всех категорий МГН изделие оборудовано настенным креплением, изготовленным для удерживания тактильного поля под определённым углом наклона с учётом особенностей восприятия информации незрячим человеком, для обеспечения долгосрочной фиксации и эстетичного вида изделие монтируется по средствам дистанционных держателей. С целью обеспечения тактильной безопасности основа изделия имеет обработанные полированные края и скруглённые углы с радиусом 5мм.

В состав комплекта входит:

• тактильная мнемосхема - 1шт,
• интегрированная кнопка вызова помощи - 1шт,
• наклонное настенное крепление из полимерного стекла толщиной 3мм - 1шт.

Товар отпускается в собраном виде.

Для работы системы вызова мнемосхемы, ее необходимо доукомплектовывать одним из приемных устройств системы: ТИФЛОВЫЗОВ ПС-1999 или ТИФЛОВЫЗОВ ПС-999.
