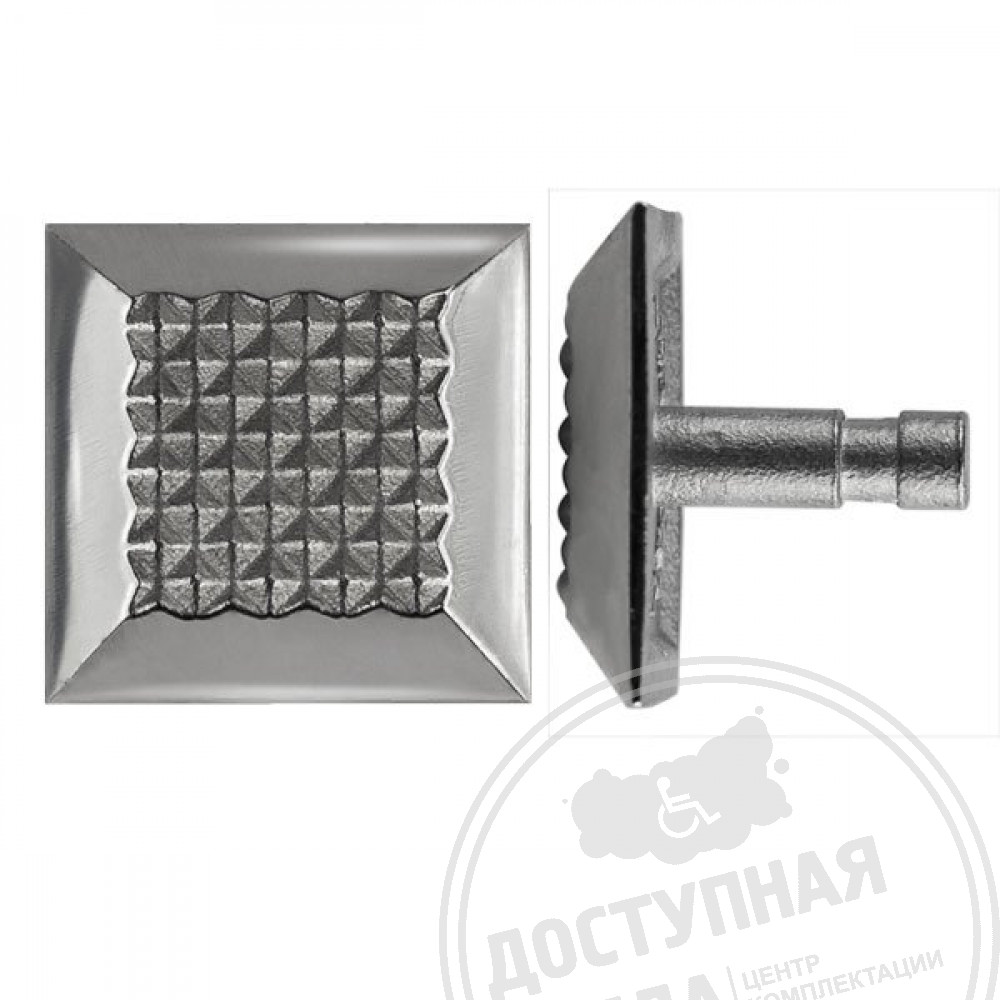

Конус тактильный, квадратный, со штифтом, D25x25, H-4мм, I-15мм, AISI304 (преодолимое препятствие, непреодолимое препятствие)

Соответствие ГОСТ и СП:

4.1.17 ГОСТ Р 52875-2018 ТНУ на основе отдельных тактильных элементов, изготовляемых из металлов, полимеров и их сочетаний, можно обустраивать на любых ровных твердых поверхностях, в частности гранитных, мраморных, керамогранитных, асфальтобетонных, как снаружи, так и внутри зданий.

Их закрепляют на поверхности, как правило, с использованием штифтов и/или клеевых составов, специально подобранных в зависимости от материалов тактильных элементов и поверхности. При обустройстве предупреждающих ТНУ и полей различного назначения используют элементы желтого цвета, устанавливаемые на темных поверхностях. При обустройстве таких ТНУ на светлых поверхностях тактильные элементы рекомендуется устанавливать на базовый слой двухслойного полимерного покрытия черного цвета. Допускается применение элементов черного цвета, устанавливаемых на светлых поверхностях.

При обустройстве тактильных указателей, использующих отдельные тактильные элементы, в исторической части городов, на территориях памятников архитектуры, истории и культуры допускается использовать неконтрастные стальные элементы, при наличии соответствующего обоснования в проекте. Поверхность отдельных тактильных элементов должна обладать антискользящими свойствами при движении по указателю в любом направлении. При обустройстве предупреждающих ТНУ с использованием отдельных тактильных элементов их эффективная глубина должна быть от 570 до 600 мм.

п. 5.1.10 СП 59.13330.2020 Информацию для инвалидов с нарушениями зрения о приближении их к зонам повышенной опасности (отдельно стоящим опорам, стойкам и другим препятствиям, лестницам, пешеходным переходам и т. д.) следует обеспечивать устройством тактильно-контрастных наземных указателей по ГОСТ Р 52875 или изменением фактуры поверхности пешеходного пути с подобными характеристиками.

Описание:

Тактильный квадратный индикатор из нержавеющей стали AISI 304 предназначен для обозначения безопасного пути движения слепым и слабовидящим людям. Тактильные рифы устанавливают в местах информирования незрячих людей о препятствиях и преградах на пути, также они означают зоны внимания (к примеру, пешеходных переход, край платформы). Тактильные указатели монтируются с помощью высверливания отверстий в поверхности и последующего приклеивания к поверхности.

С целью соблюдения корпаративного стиля помещения, изделие должно быть выполнено в виде тактильного квадрата размером не менее 25х25мм и высотой с учётом штифта не более 20мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не более 45 гр..

Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости изделия имеются выступы высотой не менее 1 мм. Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь форму в виде пирамид. В целях безопасности не допускается имитация противоскользящих поверхностей при помощи впадин или синусоидовидных выступов. Для обеспечения высоких эксплуатационных характеристик материал изготовления – корпуса нержавеющая сталь AISI 304(08Х18Н10). Для обеспечения надежного крепления в поверхность в нижней части индикатора имеется штифт, диаметром не менее 5 мм и длиной не менее 15 мм. Штифт конструкционно изготовлен из цельного материала, что и сам индикатор и не имеет видимых швов и соединений с его поверхностью.

Технические характеристики:

• Материал изготовления – нержавеющая сталь марки не ниже AISI 304
• Цвет материала – зеркальная сталь
• Ширина индикатора – 25мм
• Высота плоскости от поверхности – 4 мм (фаска 45гр)
• Длина штифта - 15 мм
• Количество крепежных штифтов – 1 шт
• Высота противоскользящей насечки – 1 мм
